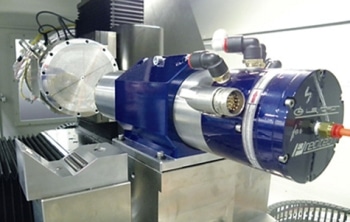

Levicron的快速，空气轴承超精密加工主轴可提供实质性的产品质量改进与坚固的适合工业使用。
纺锤有两种不同的格式:
- ASD-H25采用标准的工业接口(HSK25)，可以立即使用，节省安装时间和成本
- ASD-Cx采用夹头系统，气动操作
主轴可在60000 RPM或80000 RPM模型，以实现快速制造，提高质量水平。热稳定性和低运动偏差，结合长轴设计和快速更换工具，促进高质量的生产和较短的芯片到芯片时间。
关键好处
- 快速的工具定心在1µm内，减少芯片到芯片的时间
- 提高工作效率，同时减少工具费用
- 高功率和强大的去除材料极其迅速亚博网站下载
- 误差运动小于30 nm(异步)
- 实现高达80000转/分钟的运动与准确的操作在任何速度
- 减少浸泡锭子的时间
- 该工具在5分钟内达到热稳定性
- 采用对称的薄膜冷却系统可以防止径向生长
- 采用自补偿设计防止轴向生长
- 设计的工具，使所有的自然频率落在系统运行速度之外
| 结果: |
80 k rpm |
粗糙度 |
Sa = 1.494 nm |
|
t / r 0.5毫米 |
Gaussion过滤器 |
Sq = 1.861 nm |
|
恒表面速度 |
。08毫米 |
St = 11.72 nm |
|
= 400毫米/分钟 |
|
|
|
5µm /牧师 |
|
|
|
(接受泰勒霍布森CCI) |
主要规格
| ． |
． |
| 速度 |
60k, 80k 90k和100k RPM可根据特殊要求 |
| 最大轴功率 |
2.1 - 4.2 kW (2.8 - 5.6 hp) |
| 轴向刚度 |
最高可达60 N/µm |
| 轴向载荷能力 |
高达550 N |
| 径向刚度 |
多达40 N/µm |
| 径向载荷能力 |
高达330 N |
| 错误的运动 |
异步误差运动小于30 nm轴向 |
慢动作视频系列-第1部分，微铣削
用Levicron主轴超精密微铣削黄铜透镜的慢动作进尺。第1部分
慢动作视频系列-第2部分，Levicron铣削
用Levicron主轴超精密微铣削黄铜透镜的慢动作进尺。第2部分
