高精度直接传播器用于实时显示

需要更多信息吗？

让我们帮助您询问您的查询，小册子和定价要求

请求报价
下载PDF副本
下载小册子

特征

使用Windows使用模拟和数字输入以及数字输出将计算机连接到传感器和控件^®软件

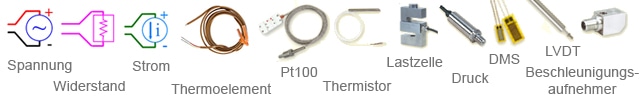

直接连接到传感器：热电偶，电压，热敏电阻，负载电池，RTD，应变计，电位计，电流，电阻
提供用于实时显示，存储和刷新后分析的软件分析。与Windows兼容^®≥XP SP3，32位或64位

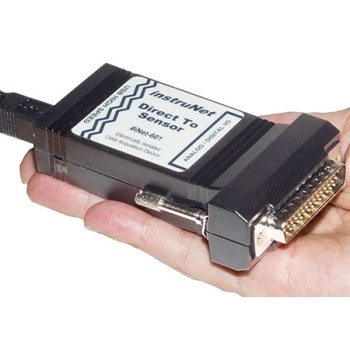

INET-601提供±36 V银行电气隔离
16SE/8DI电压输入通道具有极为准确的24位A/D转换器，支持±20 mV至±10V范围4数字I/O（4 mA接收器/源，0至3.3 V）
INET-600将I/O信号接地连接到计算机接地；使用USB巴士供电

描述

这INET-600系列A/D模块提供16SE/8DI电压输入通道（CH＃1 ...＃16）。这些通道中的每一个都可以使用Windows软件独立编程，该软件支持与许多常见传感器类型的直接连接。每个通道上的电压输入范围可以使用该软件独立编程为以下一项：±20 mV，±40 mV，±80 mV，±150 mV，±150 mV，±300 mV，±600 mV，±600 mV，±1.2 V，±2.5 V，±2.5V，±5 V，±10 V.

包括交配HD44女性连接器和盖子。另外，可以将INET-600系列附加到以下可选的接线框上：INET-500，INET-511，INET-512。如果需要与热电偶一起工作，则应使用INET-510接线盒，因为它提供了内部冷连接补偿。

这INET-600系列是一个独立的USB数据采集系统。不需要其他组件，例如外部电源。包装盒中的包括INET-600系列硬件设备，USB电缆，包含相关软件的CD，Mating HD44女性连接器和HD44封面。

1通道的最大数字化样品速率为160 K样品/秒，2个通道的12 k样品/秒/通道，4个通道的6 k样品/秒/通道和8个通道的3个样品/秒/通道。有关更多详细信息，请参见电压准确性。

对于每个频道，可以使用软件进行编程一系列参数。这些参数如下：A/D信号平均每点（0 ... 100毫秒），采样率（每秒钟样品），电压测量范围（±20 mV至±10 V±10 V±10 V），数字IIR滤波器（低通，带通，高通或带停止），传感器类型以及单端或差分接线。

传感器提供激发功率（+3.3 V±0.2 V，<80 mA，每次传感器最大28 mA），其他最终用户电压也是如此。在传感器值的计算过程中，引用了该3.3 V的乐器地面，该3.3 V会自动读取A/D。

4 MA接收器/源的数字I/O端口由4个单独的TTL兼容行（CH＃25 ...＃28）组成，每个TTL兼容线可以将其配置为输入或输出位。当配置为输入时，可以使用通道来感知数字低（0 V至0.8 V）或数字高（2至5.5 V）。当配置为输出时，可以将通道设置为低（例如<0.8 V）或高（例如> 2 V）。这些I/O引脚被短路防护，可抵抗大于6.0 V的高电压，向下至-6.0V。

轻松设置传感器

传感器可以使用快速设置对话框轻松设置。

可选的接线盒

INET-510，INET-511和INET-512接线框都可以轻松地固定在INET-600系列中的设备上。INET-510是最便宜，最简单的，还提供热电偶支持。INET-511包括8个BNC连接器，而INET-512包括一个VREF/2源。该源可用于帮助完成¼桥和½桥梁应变量规电路。如果需要热电偶测量，则INET-510是其内部温度传感器以获得冷连接补偿的唯一连线盒。

型号。	BNC连接器	热电偶支持	1/4和1/2桥梁应变量表VREF/2支撑	每个传感器的单个螺丝终端库
INET-510	0	是的	不	不
INET-511	8	不	不	是的
INET-512	0	不	是的	是的

规格

模拟输入

渠道数：16个单端（SE）/8差分（DI）
A/D转换器：平均每个点> 1m秒时24位；和16位不平均
电压：请参阅电压精度/范围图表
电压范围：±20 mV，±40 mV，±80 mV，±150 mV，±300 mV，±600 mV，±1.2 V，±2.5 V，±2.5 V，±5 V，±10 V，±10 V，±10 V
电隔离（仅INET-601）：±36 VDC银行隔离
受保护的电压：±30 VDC，电源打开或关闭
RFI过滤器：<±150 mV范围的13 kHz RFI滤波器
数字过滤器：低通，高通，带传球或乐队停止
数字过滤类型：椭圆形，Chebyshev B，Chebyshev S或Butterworth
通用模式电压：±10 vdc
共同模式拒绝率：> 110 dB（0至60 Hz）
输入阻抗：100MΩ

传感器测量

热电偶：J，K，T，E，R，S，B，N，C，G，D
热敏电阻：2252Ω（欧米茄44000系列），自定义
RTD：100Ω，500Ω，1kΩ铂
称重传感器：10公斤，25公斤，100公斤，250公斤，1000公斤，5000公斤，自定义
拉紧：120Ω或350Ω。1⁄4桥，半桥或全桥；内部I60X电压参考最多支持三个120Ω桥。和八个350Ω桥
电位计：1至50kΩ
当前的：±80 UA，±120 UA，±500 UA，±600 UA，±800 UA，±1.2 Ma，±2.5 ma，±2.5 ma，±12 ma，±24 mA，0 MA，0至24 MA，自定义
反抗：0至33Ω，0至100Ω，0至330Ω，0至1KΩ，0至3300Ω，0至10kΩ，自定义
LVDT/流量/压力：电流，电压，MV/V
