三轴试验负载框架 - 型号至064

需要更多的信息吗?

让我们帮助您查询，宣传册和定价要求

请求报价
下载PDF副本
下载手册

tinius olsen的三轴测试系统模块化设计，并可定制，以满足广泛的客户要求。该系统由多个组件组成，主要项目有:

数据采集系统
A 50 KN（11,200 LBF）容量负载框架
一套电子测量传感器，用于负载，压力，位移和体积变化
三轴电池配有带有排水和未润湿的测试的配件2.8英寸或70毫米的直径标本，限制高达145 psi（1000 kPa）的压力
脱污水罐系统，用于精确应用限制，背部和饱和压力
用于英语或公制单位的录制，分析和报告生成的数据系统三轴软件

这款50 kn容量机器配备了完整的内置电子套件，可用于三轴测试，用于土壤标本，直径100毫米x 200毫米。

它由坚固的双柱结构组成，具有整体，完全可变的微处理器控制驱动单元和包括触敏键盘的LCD显示器。它是替补安装，便于安装和操作。

使用微处理器控制的驱动系统和键盘条提供了具有广泛功能的负载框架，包括测试期间的暂停和速度复位，速度和控制功能的操作员编程，计算机控制RS232接口以及自检诊断。

强力构造的钢壳容纳电机驱动系统，并防止水和污垢保护措施。所有操作控制器都安装在机器的前面板上，这是成角度和嵌入的，以避免环境和物理损坏。

模型至-064规格

。	。
容量	50 kN
类型	微处理器控制步进电机驱动
压换速度范围	高达9.99毫米/分钟
快速接近速度	25毫米/分钟
水平间隙	364毫米
最大垂直间隙	910毫米
最大压板旅行	100毫米
标本直径	38毫米(也可使用50、75、100毫米)

主要特征

微处理器控制
通过触摸敏感键盘直接输入
大型板载LED屏幕显示
快速接近和返回压板基准
样品直径100毫米
完全变速速度至9.99毫米/分钟

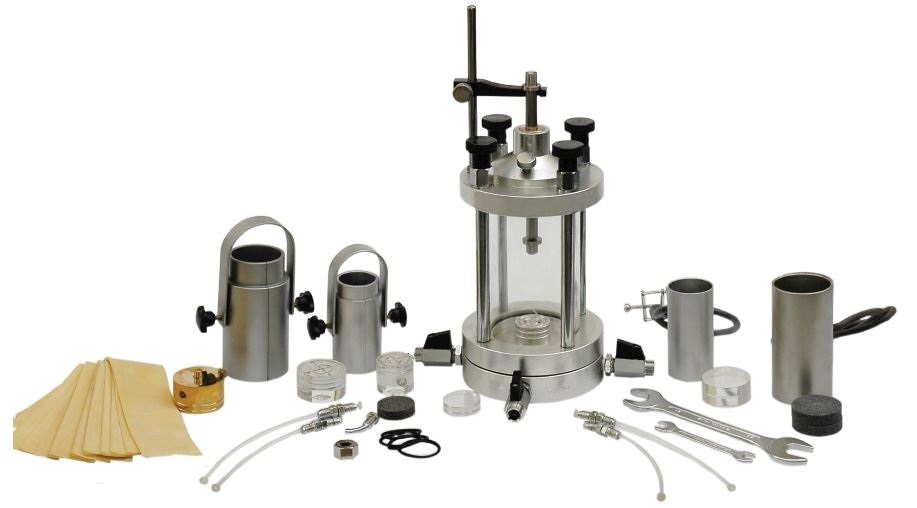

三轴电池模型至075

细胞用于测试测量38mm直径×76mm长，长50mm长度×100mm的试样。三轴电池具有包含砧座和装载柱塞的Perspex（丙烯酸塑料）室。释放四个杆杆毫不费力地分裂细胞。泄漏可泄漏至10巴（10kg / cm）流体压力。可以根据要求制作20巴的电池。提供油塞和通风口，用于在水中添加薄薄的油层。这在柱塞上提供了有效的密封，以便长时间测试。该电池还配备有四个空转阀，在底座上。

作为标准供应

38 mm三轴细胞

至-07501顶部装载垫，Perspex，直径38 mm
TO-07502普通有机玻璃圆盘，直径38毫米，厚6毫米
到-07503多孔石38 mm直径x 6 mm厚
TO-07504护套拉伸器，用于直径38毫米的试件
到-07505砂前以38毫米直径（1 QTY）
至07506橡胶护套直径为38毫米标本（12套）
至07507 4 x排水管（短），直径38毫米
至-07508 4 x排水管（长），直径38毫米
至-07509'O'圆环38 mm直径标本（套4）
至-03105分体模紧，直径为38毫米

作为标准供应

50 mm三轴细胞

至-07501顶部装载垫，Perspex，直径38 mm
到-07502平纹圆盘，38毫米直径x 6毫米厚
到-07503多孔石38 mm直径x 6 mm厚
TO-07504护套拉伸器，用于直径38毫米的试件
到-07505砂前以38毫米直径（1 QTY）
至07506橡胶护套直径为38毫米标本（12套）
至07507 4 x排水管（短），直径38毫米
至-07508 4 x排水管（长），直径38毫米
至-07509'O'圆环38 mm直径标本（套4）
至-07510黄铜基座38 mm直径
至07521顶部装载垫，Perspex，直径50毫米
到-07522普通的Perspex盘50 mm直径x 6 mm厚
至07523多孔石50毫米直径x 6毫米厚
至-07524鞘震动，直径为50毫米标本
至07525砂以50毫米直径
TO-07526直径50毫米试样用橡胶护套(一套12个)
至07527 4 x排水管（短），直径50毫米
至07528 4 x排水管（长），直径50毫米
TO-07529 ' O '密封圈，直径50毫米(一套4个)
至-07530黄铜基座，直径50毫米
至-03105分体模紧，直径为38毫米
至-03301分体模紧，直径为50毫米
至-07540顶部装载垫，直径38毫米（平原）
至07541顶部装载垫，50 mm直径（平原）

可选配件

至-07501顶部装载垫，Perspex，直径38 mm
到-07502平纹圆盘，38毫米直径x 6毫米厚
TO-07503多孔石材，直径38毫米，厚6毫米
TO-07504护套拉伸器，用于直径38毫米的试件
到-07505砂前以38毫米直径（1 QTY）
至07506橡胶护套直径为38毫米标本（12套）
至07507 4 x排水管（短），直径38毫米
至-07508 4 x排水管（长），直径38毫米
TO-07509 'O'环，直径38毫米(一套4个)
至07510黄铜基座，直径38毫米
至07521顶部装载垫，Perspex，直径50毫米
TO-07522普通有机玻璃圆盘，直径50毫米x 6毫米厚
至07523多孔石50毫米直径x 6毫米厚
至-07524鞘震动，直径为50毫米标本
至07525砂以50毫米直径
TO-07526直径50毫米试样用橡胶护套(一套12个)
至07527 4 x排水管（短），直径50毫米
至07528 4 x排水管（长），直径50毫米
至-07529'O'圆环50 mm直径标本（套4）
至-07530黄铜基座，直径50毫米
至-03105分体模紧，直径为38毫米
至-03301分体模紧，直径为50毫米
至-07540顶部装载垫，直径38毫米（平原）
至07541顶部装载垫，50 mm直径（平原）

油水恒压系统-MODEL至-081

Tinius Olsen的油恒压系统是一种非常通用的装置，可用于广泛的应用。该系统提供了汞和水恒压系统的有效替代方案，特别是在空间最小的情况下。该装置被设计成，以向三轴电池提供高达16巴的限制压力。该系统具有油泵，在整个操作期间由电动机驱动以保持优选的压力。该装置提供最多16个棒的可变压力，只需转动控制旋钮即可减少或增加。提供透明油水互换容器以向测试装置传送水压。

汞和水恒压系统的有效替代方案

模型至-081规格

。	。
范围	10巴（10千克/厘米²）
决议	0.05 bar (0.05 kg/cm²）
精度压力	指示的±1％

笔记：完整的压力表，流量阀和连接压力软管。

主要特征

压力，10巴（10kg / cm）
持续保持恒定压力
消除了汞的使用
也是移动实验室的理想选择

数据采集系统模型至-085

三轴数据采集系统提供10 kN（1000kgf）容量的外部负载电池，LVDT位移传感器，范围为+ 10mm，20杆（20kg / cm）容量孔隙压力传感器，以及三 -信道数字指示器专门用于匹配三轴测试的要求。

模型至-085规格

。	。
到08501.	3通道数字指示器
显示模式	微控制器多线Alpha数字VFD显示屏对于所有同时频道 - 无需对于频道选择
到08502	外部负载单元
容量	10 KN（1000 kgf）
负载细胞兴奋	5 V，DC
决议	0.01 KN（1 kgf）
传感元素	全桥配置的应变计
到08503	孔隙压力传感器
容量	20巴（20kg / cm²）
压力细胞励磁	5 V，DC
决议	0.01巴（0.01千克/厘米²）
传感元素	全桥配置的应变计
到08504.	LVDT位移传感器
范围	±10毫米
传感元素	线性可变
