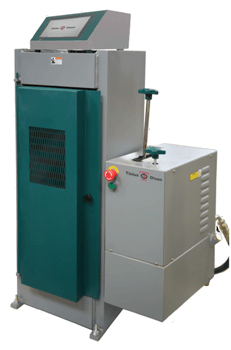

这DG系列型号为317E-DG具有450,000 LBF或2000 Kn的最大测试能力。该机器主要设计用于4“（100毫米）和6”（150毫米）的混凝土立方体，以及100毫米和150毫米混凝土瓶子的测试。
Tinius Olsen DG系列数字压缩测试仪具有非常坚固的框架，在测试混凝土立方体或混凝土圆柱体时具有良好的稳定性。这些紧凑的测试设备包含三个核心部件:液压泵，重载框架，控制和显示系统。

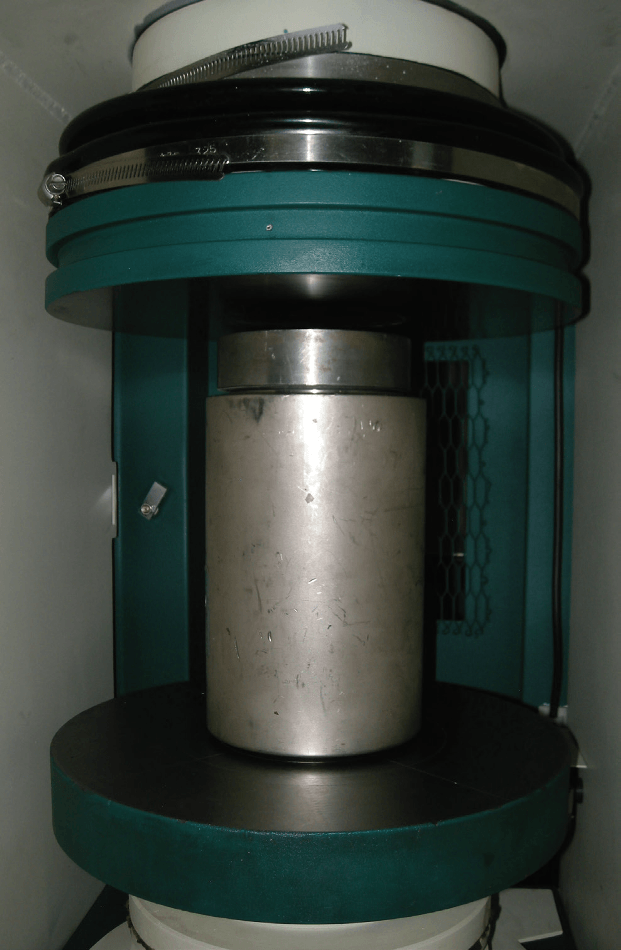

大下轴承座由波纹管组成，以防止碎片和灰尘进入加载活塞造成泄漏。这种大型承重块的另一个好处是，它允许一个宽阔的水平入口开放和许多现成的入口加载和移除标本。
该系列还集成了快速更换压板系统，操作人员可以快速方便地更换附件，在圆柱体、立方体、块和梁试件测试之间快速切换。
液压泵送系统与载重架相连，并通过高压液压软管与活塞相连。在测试完成时，加载速率和活塞回程由控制器自动调节。
虽然这些机器的位置适合测试圆柱体和立方体，但通过集成弯曲测试附件，可以将测试提升到另一个水平，该附件将与TO317E-FA框架中的抽油机一起工作。安装一个简单的手动阀系统后，用户就可以测试混凝土梁的抗弯强度，最高可达100 kN (22,000 lbf)的最大负载。
或者，用于测试中空棱镜的压缩的另一附件可以连接到主测试框架。这个附件，型号为314-Lu-SPL，可以测试几乎三堆的空心棱镜。
DG系列采用后门和前门，便于装载气缸，并将分散的标本涂抹在后部。后部还有一个碎屑槽，使液压软管和阀门连接的保护倍增。附加安全功能包括电子限位开关，物理限位开关和紧急恐慌按钮，以保证用户的投资持续多年的测试。DG系列配有三个控制器选项：
- EDI是一种使用薄膜键盘和液晶显示器的直接设计，操作人员可以简单有效地选择测试参数
- 具有10英寸TFT电阻式触摸屏显示的先进系统。易于阅读和操作，它有简单和逻辑的输入屏幕，并显示测试负载与时间的实时图表。
主要特征
- 符合或超过重要ASTM，AASHTO，EN标准
- 自动应力确定和显示
- 手动步伐速率控制
- 与网格窗口的互锁安全门作为标准
- 自动调整压板与快速配件更换能力
- 过载和旅行安全保护
- 自动数据记录菜单驱动界面
- 峰值负载捕获和记录
规格
| DG系列规范 |
| - 302 e |
50 kN / 11000磅力 |
260毫米/ 10.24 |
390 mm / 15.35 |
50 mm / 2 |
150毫米/ 5.9 |
| - 305 e |
100 kN / 22000磅力 |
260毫米/ 10.24 |
390 mm / 15.35 |
50 mm / 2 |
150毫米/ 5.9 |
| - 308 e |
250 kN / 55000磅力 |
260毫米/ 10.24 |
390 mm / 15.35 |
50 mm / 2 |
150毫米/ 5.9 |
| - 309 e |
25 - 250 kN |
230-260毫米 |
230 - 390毫米 |
50 mm / 2 |
150毫米 |
| 到-311e. |
500 kN / 110000磅力 |
260毫米/ 10.24 |
390 mm / 15.35 |
50 mm / 2 |
222毫米/ 8.75 |
| - 314 e |
1000 KN / 225,000 LBF |
260毫米/ 10.24 |
390 mm / 15.35 |
50 mm / 2 |
222毫米/ 8.75 |
| - 315 e |
1500 kN / 338000磅力 |
305毫米/ 12 |
370 mm / 14.57 |
50 mm / 2 |
222毫米/ 8.75 |
| - 317 e |
2000 kN / 450000磅力 |
340 mm / 13.4 in |
340 mm / 13.4 in |
50 mm / 2 |
222毫米/ 8.75 |
- 317 e
化 |
2000 kN / 450000磅力 |
340 mm / 13.4 in |
340 mm / 13.4 in |
50 mm / 2 |
222毫米/ 8.75 |
| 到-320e. |
3000 kN / 675000磅力 |
340 mm / 13.4 in |
340 mm / 13.4 in |
50 mm / 2 |
222毫米/ 8.75 |
到-320e.
dg - ct - 5000 |
5000 kn. |
620毫米 |
610毫米 |
50 mm / 2 |
341毫米 |
注:1.这些模型符合所有相关的欧洲CE健康和安全指令EN 50081-1,580081-1,73 / 23 / EEC，EN 61010-1。2.规格如有更改，恕不另行通知。3.可以作为一种选择提供合适的砖版。4.为机器提供以适合陈述标本尺寸的一组垫片。
配件
提供的标准
- RS232电缆
- 垫片(150,100,60,35毫米)
- 下压板
- 带有上压板的球形阀座
可选配件
- TO-320-5500压板组用于6 x 12”混凝土钢瓶
- 到-320-5502压板设置为4 x 8“混凝土圆筒
- TO-320-5504压板组用于3 x 6”混凝土钢瓶
- 到-320-5510压板设置为2“立方体
- TO-320-5512 6 "立方体压板组
- 到-320-5518压板设置为块最多12“
- TO-320-5519圆柱形样品帽-每套两个帽
- TO-320-5520 6英寸帽用橡胶衬垫，60 shore A硬度(每袋10个)
- 到320-5521压缩框架夹具组件（没有压板）
- TO-320-5521-01 50毫米方形压板，设置为TO 320-5521
- 至-320-5521-02 2“方形压板达到320-5521
- TO-320-5521-03 40毫米方形模板
- - 320 - 5522 Flex夹具/附件
- TO-320-5524圆柱形样品帽，直径4 "，每组2个
- TO-320-5525 4 "帽用橡胶衬垫，硬度60 shore A(袋10)
- TO-320-5523 BSEN 12390稳定兼容的充油球座，压板
- 到-320-5527 BSEN 12390稳定符合齐全的油填充改装球座椅
- 至-320-5528拉伸分流强度试验附件
- 5529 - 320 - RS232电缆
- TO-320-5532用于棱镜的矩形压板，475 x 250毫米
- TO-320-5534压板套装，165毫米直径。，上压板上有同心圆环
- TO-31727-1应变测量附件
- TO-33101-BS弯曲试验架，100 kN，无泵，采用CTM二通阀
- 至-33101-ASTM弯曲测试框架，100 kN，无泵，使用CTM 2路阀
- 至-314-LU-SPL 1000 kN装载框架用于测试中空棱镜 - 三堆叠最大。
- 至320-LU-SPL棱镜/块测试框架3000 kN，无泵，使用CTM阀门
- 铸铁中的343模具100毫米立方体
- TO-344铸型为150毫米立方
- TO-344-20铸铁模，尺寸为200mm立方
- TO-417铸型为50mm立方
- TO-414钢模为70.6毫米立方
- 铸铁中的417-CI三刚模具50毫米立方体
- TO-417-3-NB海军黄铜三组模具50毫米立方-根据ASTM
- 到-320-5541压板处理组件W / 250x445 mm压板设置为2000 kN或3000kN CTM
- 到-320-5542压板处理组件W / 250x750 mm压板设置为3000 kN CTM
模型
- 500 kN框架
- 2000 kN框架
- 5000 kN框架
控制器的选择
DG系列提供两种控制器选择:
- EDI -使用薄膜键盘和液晶显示器的直接设计，使操作人员能够高效、轻松地选择测试参数
- 更先进的系统，10英寸TFT电阻触摸屏显示。易于阅读和操作，控制器具有简单和逻辑的输入屏幕，并显示测试负载与时间的实时图表

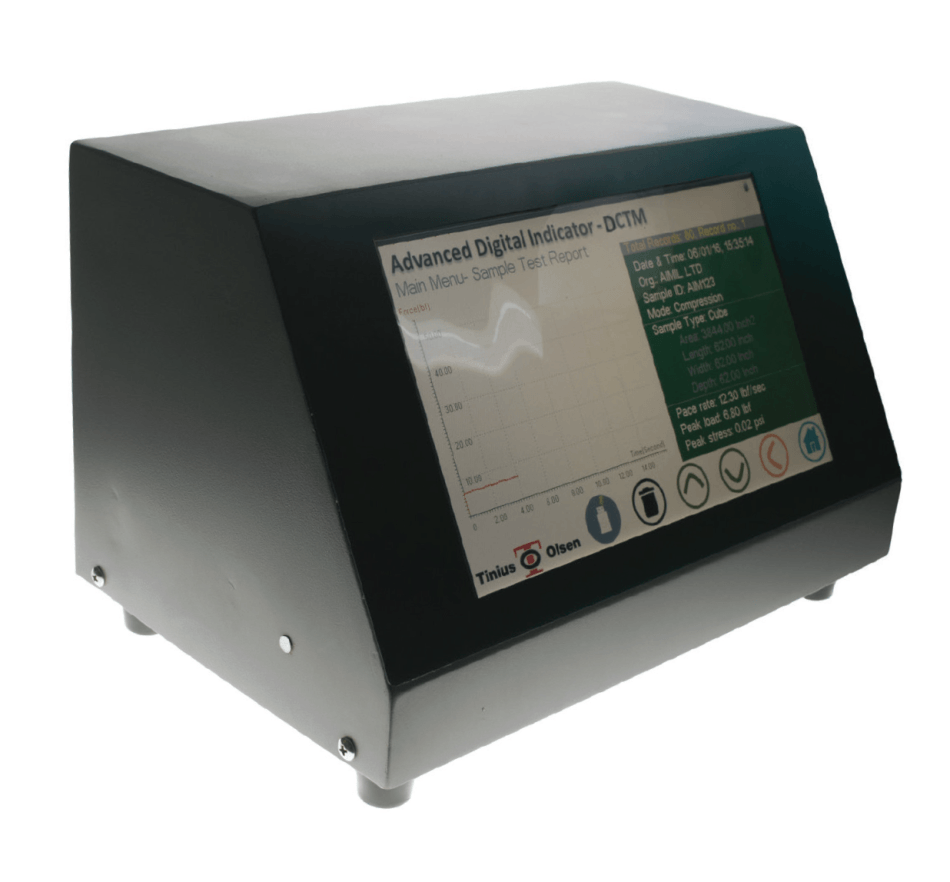

基于触摸屏的增强数字指示器
tiinius Olsen新推出的基于触屏的EDI显示是对他们现有的EDI产品的改进。这是一个先进的数字控制和显示系统，10英寸(对角线)电阻触摸屏显示，并提供完整的手写笔，便于用户佩戴手套操作。这个新的触摸屏显示匹配所有使用当前EDI控制器的测试帧。易于阅读和操作，控制器具有简单和逻辑的输入屏幕，并显示测试负载与时间的实时图表。
主要特征
- 触摸屏TFT，800 x 480像素
- 图标驱动的软件显示图形和图表，易于使用
- 同时显示载荷与时间图，应力和实际载荷率
- 具有内部存储（200个测试）的唯一数据存储选项，并直接到USB拇指驱动器存储器
- 可选的集成热敏打印机
增强数字指示器
EDI是使用膜键盘的直接设计，LCD允许操作员轻松且有效地选择测试参数。To EDI头部配备全部为混凝土压缩测试机DG，FA型号和Flex测试机DG模型。
主要特征
- 白色背光液晶显示屏，四行，每行40个字符
- 从标本菜单输入标本区域
- 多单位力和应力，公制，英制，国际单位制
- 力校准范围为1％至100％精度+ - 1％的施加力
- 并行打印机o \ p点矩阵格式任何尺寸纸张
- 速度控制指示
- 峰值力和应力结果
- RS232输出- ASCII逗号分隔的结果数据
- 大约2000份存储的结果
- 两个通道I \ p容纳CTM和Flex单元或CTM和块测试单元
- 杨氏模量和应变测量可以在伴随压缩计时计算
配件
球座滚筒
球座和压板处理选项改善了系统，以支持测试合规和适当的样品处理。
BS EN 12390要求经过认证的稳定性和对准，使用充油球阀座和上压板达到。
滚筒装配
块板460 x 280 x 75毫米带滑轨组件，可安装用于测试混凝土块和其他结构材料。亚博网站下载滑轨组件使模板易于安装，而无需拆卸当前的圆形压缩模板。可安装在所有半自动和自动压缩机上。它们应该在工厂安装。
主要特征
- 减轻手动处理
- 提高实验室效率
- 可与半自动、全自动压片机配套使用
压缩计和伸展计
伸长计是一种用来测量物体长度变化的装置。它有利于应力应变测量和拉伸试验。它的名字来源于“延伸计”。压缩计用于建立混凝土圆柱体的应变和变形特性。
纵向压缩计
该仪器用于建立直径150毫米× 300毫米的标准混凝土圆柱体的应变和变形特性。压缩计有两个框架，用于夹紧样品，使用5个拧紧螺钉与硬化和锥形端。用两个垫片固定框架。可改变的枢轴杆安装在枢轴螺丝上。
弹簧使枢轴杆与枢轴螺钉保持接触。球链是用来调整弹簧的张力的。一个固定在顶部框架支架上的千分表，用于进行变形测量。
可选配件
- 到-072模拟拨号计，5 mm x 0.002 mm
- 到072-DG数字测量，5 mm x 0.001 mm

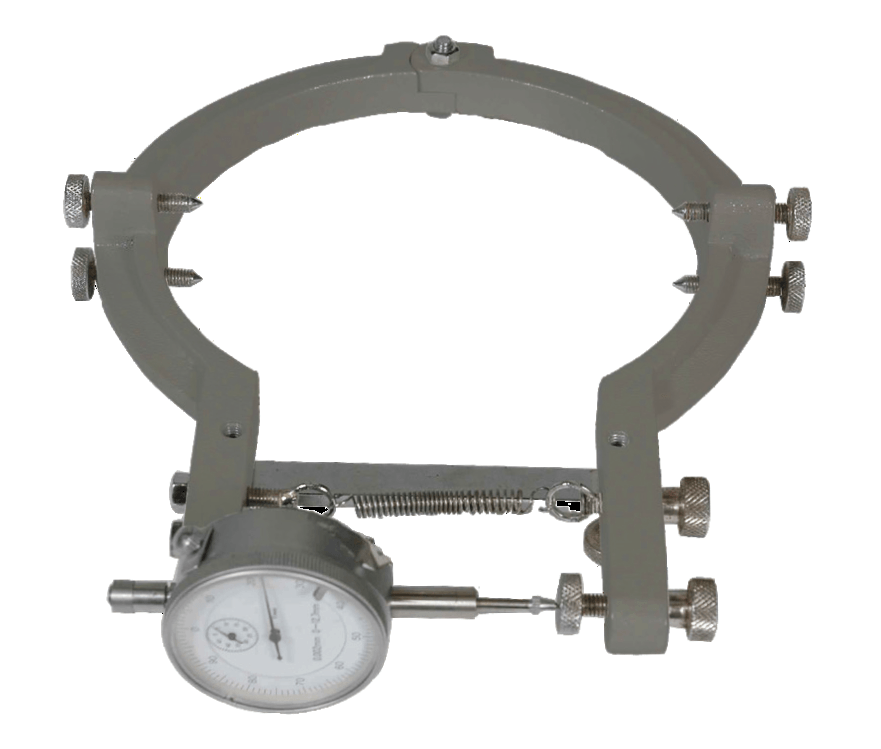

横向伸长计
这用于在执行压缩测试的同时建立150 mm直径为×300mm高水泥混凝土缸的横向延伸。伸展计有两个在一端枢转的可移动框架。拨号计测量横向延伸部，可拆卸的间隔条用于拨号计的初步设置。扩展仪通过螺钉连接到样品。它配备了至072拨号计或072dg数字量具。
适用的标准
可选配件
- TO-072模拟千分表，5 x 0.002 mm
- 至072-DG数字测量，5×0.001毫米
配件
弯曲试验机
建立弯曲试验机以测试混凝土梁的弯曲强度。随着活塞的向下运动适用负荷，它们的设计在其工作范围内完全刚性。提供间隔物用于测试不同尺寸的光束，并且在数字指示器上示出了负载。对于150 x 150 x 700 mm梁，支撑跨度为600 mm，装载跨度为200 mm，而对于100×100 x 500 mm的梁，支撑跨度为400 mm，装载跨度为133mm。
在建筑项目中使用混凝土时的主要考虑之一是评估混凝土的耐弯曲压力如何以及需要支撑的频率。用混凝土，检查破坏性测试的最有效方法是弯曲试验。在样品束上优选为150×150×750mm和/或100×100×500mm，据说最大拉伸应力达到在测试梁的底部是材料破裂的弯曲强度/模量。
主要特征
- 轻巧，坚固的高强度框架
- 任何一架的最大承载量为100kn (22,000 lbf)
- 自调心四点加载辊组件
- 用于测试梁的100 x 100 x 500 m m m m m mm
适用的标准
- Bs 1881, astm c 78-02, Bs en 12390-5:2000
配件
其他可配合使用的配件DG系列用于协助大部分压缩测试仪的过程的机器：
以自我为中心的滚筒
自定心压板是一个立方体压板，销安装在两侧，帮助样品以位为位置。两个轴上的可修改的销是不同的尺寸，并根据样品的类型和尺寸使用。压板特别设计，只能与2000 kN和3000 kN压缩测试仪一起使用。
主要特征
- 150毫米和200毫米立方体
- 用于圆柱形试样的较短的中间销
- 试样自中心对销
- 两个轴上的可调垫片销
- 仅适用于2000kn和3000kn的机器
压缩帧站
该系列中的所有型号都可以安装在机器支架上，使测试区域具有安全的工作高度方便。
