数字压缩测试仪 - 全自动0至5000 kN

需要更多的信息吗?

让我们帮助您的询价，小册子和价格要求

请求报价
下载拷贝
下载手册

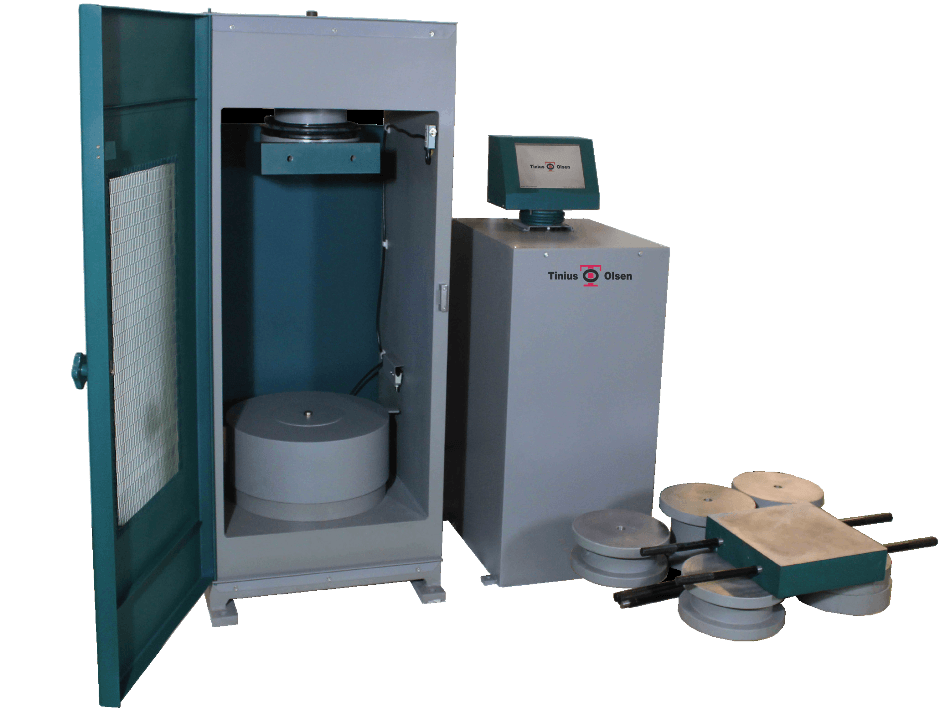

这Tinius Olsen FA系列的型号为317E-FA最大试验能力为450,000磅/牛或2000千牛。本机主要用于4”(100mm)和6”(150mm)混凝土立方体和100mm和150mm混凝土圆柱体的测试。

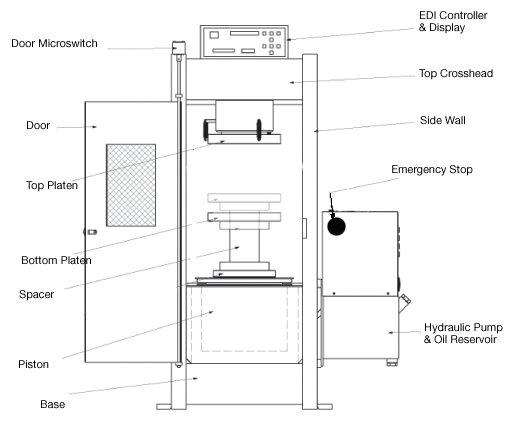

Tinius Olsen FA系列数字压缩测试仪具有非常坚固的框架，在测试混凝土立方体或混凝土圆柱体时具有良好的稳定性。这些紧凑的测试设备包含三个核心部件:液压泵，重载框架，控制和显示系统。

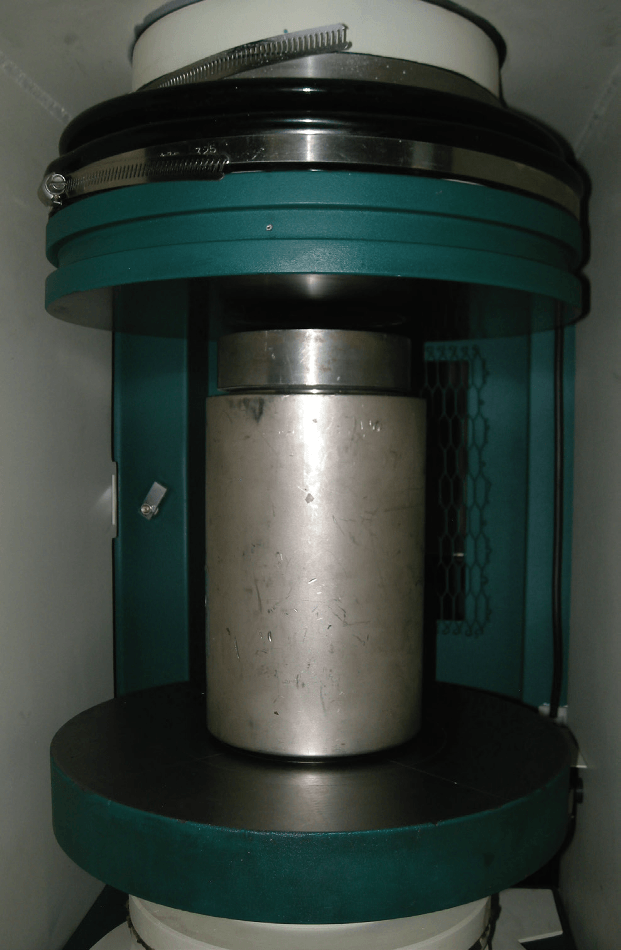

大型下轴承块由波纹管组成，以防止碎屑和进入装载活塞的灰尘引起的泄漏。该大型轴承座的另一个好处是它允许宽阔的水平入口开口和大量的装载和去除样本的准备好的进入。

该系列还集成了快速更换压板系统，操作人员可以快速方便地更换附件，在圆柱体、立方体、块和梁试件测试之间快速切换。

液压泵送系统与载重架相连，并通过高压液压软管与活塞相连。在测试完成时，加载速率和活塞回程由控制器自动调节。

虽然这些机器适当地定位以测试汽缸和立方体，但是可以通过将弯曲测试附件集成在TO317E-FA框架中的泵送单元中起作用的挠度测试附件来将测试用于另一个水平。拟合简单的手动阀门系统后，用户设置为测试混凝土梁的弯曲强度，最多100 kN（22,000 LBF）最大负载。

或者，用于测试中空棱镜的压缩的另一附件可以连接到主测试框架。这个附件，型号为314-Lu-SPL，可以测试几乎三堆的空心棱镜。

FA系列的特点是后和前门，便于加载钢瓶和也刷出碎片标本的后方。尾部还有一个碎片滑道，作为液压软管和阀门连接的双重保护。额外的安全功能包括电子限位开关，物理限位开关和紧急紧急按钮，以确保用户的投资持续数年的测试。FA系列提供三个控制器选项:

EDI是一种使用薄膜键盘和液晶显示器的直接设计，操作人员可以简单有效地选择测试参数
具有10“TFT电阻触摸屏显示器的高度先进的系统。易于阅读和操作，它具有简单且逻辑输入屏幕，并显示测试负载的实时图VS时间
FA系列也可以附加到运行到Horizo n软件的PC和计算机调节的测试和机器。同时，Horizo n软件将产生和显示负载或压力，VS时间图;还提供完整的SPC分析

主要特点

符合或超过重要ASTM，AASHTO，EN标准
自动应力确定和显示
手动步伐速率控制
标准配置有网窗的联锁安全门
自动调整压板与快速配件更换能力
过载和过行程安全保护
自动数据记录菜单驱动界面
峰值负荷捕获和录制

规格

模型	能力	水平间隙	垂直清关	活塞行程	较低的压板直径
到-302e.	50 KN / 11,000 LBF	260 mm / 10.24	390 mm / 15.35	50 mm / 2	150毫米/ 5.9
到-305e.	100 Kn / 22,000 LBF	260 mm / 10.24	390 mm / 15.35	50 mm / 2	150毫米/ 5.9
- 308 e	250 KN / 55,000 LBF	260 mm / 10.24in	390 mm / 15.35	50 mm / 2	150毫米/ 5.9
- 309 e	25 - 250 kN	230-260毫米	230 - 390毫米	50 mm / 2	150毫米
- 311 e	500 kN / 110000磅力	260 mm / 10.24in	390 mm / 15.35	50 mm / 2	222毫米/ 8.75
到314e.	1000 KN / 225,000 LBF	260 mm / 10.24in	390 mm / 15.35	50 mm / 2	222毫米/ 8.75
到-315e.	1500 kN / 338000磅力	305 mm / 12in	370 mm / 14.57	50 mm / 2	222毫米/ 8.75
到317e.	2000 kN / 450000磅力	340毫米/ 13.4	340 mm / 13.4 in	50 mm / 2	222毫米/ 8.75
- std - 317 e	2000 kN / 450000磅力	340 mm / 13.4 in	340 mm / 13.4 in	50 mm / 2	222毫米/ 8.75
到-320e.	3000 kN / 675000磅力	340毫米/ 13.4	340 mm / 13.4 in	50 mm / 2	222毫米/ 8.75
- 320 e - fa - ct - 5000	5000 kN	620毫米	610毫米	50 mm / 2	341毫米

注:1.这些型号符合所有相关的欧洲CE健康和安全指令EN 50081-1, 580081-1, 73/23/EEC, EN 61010-1。2.规格如有更改，恕不另行通知。3.可提供适当的砖压板作为选择。4.一套垫片，以适应指定的样品尺寸提供机器。

配件

提供的标准

RS232电缆
下压板
垫片(150,100,60,35毫米)
具有上压板的球形座椅

可选配件

到-320-5500纸板设置为6 x 12“混凝土圆筒
到-320-5502压板设置为4 x 8“混凝土圆筒
TO-320-5504压板组用于3 x 6”混凝土钢瓶
到-320-5510压板设置为2“立方体
TO-320-5512 6 "立方体压板组
到-320-5518压板设置为块最多12“
TO-320-5519圆柱形样品帽-每套两个帽
TO-320-5520 6 "帽用橡胶衬垫，60 shore A硬度(包10个)
到320-5521压缩框架夹具组件（没有压板）
至-320-5521-01 50 mm方形压板设置为320-5521
TO-320-5521-02 2 "方形模板
TO-320-5521-03 40毫米方形模板
至320-5524圆柱形样本帽，4“每组Dia -TWO
- 320 - 5522 Flex夹具/附件
TO-320-5525 4英寸帽用橡胶衬垫，60 shore A硬度(每袋10个)
TO-320-5523 BSEN 12390稳定兼容的充油球座，压板
到-320-5527 BSEN 12390稳定符合齐全的油填充改装球座椅
5529 - 320 - RS232电缆
TO-320-5528拉伸劈裂强度测试附件
TO-320-5532用于棱镜的矩形压板，475 x 250毫米
TO-320-5534压板套装，165毫米直径。，上压板上有同心圆环
TO-33101-BS弯曲试验架，100kn，无泵，采用CTM二通阀
至-33101-ASTM弯曲测试框架，100 kN，无泵，使用CTM双向阀门
TO-314-LU-SPL 1000kn加载框架，用于测试空心棱镜-最大三层
TO-31727-1应变测量附件
TO-320-LU-SPL棱镜/块试验架3000kn，无泵，采用CTM阀
铸铁中的343模具100毫米立方体
TO-344铸型为150毫米立方
TO-344-20铸铁模，尺寸为200mm立方
在铸铁中为-417模具50毫米立方体
TO-417-3-NB海军黄铜三组模具50毫米立方-根据ASTM
钢中的414模具为70.6毫米立方体
铸铁中的417-CI三刚模具50毫米立方体
到-320-5542压板处理组件W / 250x750 mm压板设置为3000 kN CTM
TO-320-5541压板搬运组件，带250x445毫米压板，适用于2000 kN或3000 kN CTM
21001146地平线软件的土木工程（混凝土）图书馆
21001104地平线软件的土木工程主要平台

控制器选项

这FA系列提供三个控制器选项：

EDI -使用薄膜键盘和液晶显示器的直接设计，使操作人员能够高效、轻松地选择测试参数
具有10“TFT电阻触摸屏显示器更先进的系统。易于读取和操作，控制器具有简单且逻辑输入屏幕，并显示测试负载的实时图VS时间
FA系列还可以连接一台运行to的Horizon软件的PC和由计算机控制的测试和机器。同时，Horizon软件将生成并显示负载或压力与时间的图表

层软件

Tinius Olsen很高兴与他们的地平线包介绍测试软件的下一次演变。作为其开发过程的一部分，他们已经采取了现有软件产品的最佳功能，包括QMAT，Test Navigator和EP600软件，并入了一系列报告写入和数据操作能力，并在此过程中开发了新的无与伦比的测试将简单地工作的平台，您的材料测试程序，无论它们是针对R＆D的困难严谨的设计，还是QC亚博网站下载测试的历史和分析功能。在地平线软件中看到的第一个功能之一是它使用最新的Windows环境。这些熟悉的格式使得易于使用和学习，特别是因为通过程序维护了相同的熟悉功能。

主要特点

测试编辑器
输出编辑器
方法编辑器
结果编辑器
测试方法库
多语言
多方面的安全
标签测试和召回区域
多机控制
触摸屏使*

*触摸屏需要使用Windows 8操作系统和触摸屏。

触摸屏的增强数字指示灯

Tinius Olsen的新型触摸屏的EDI显示屏是加强他们当前的EDI产品。它是一个先进的数字控制和显示系统，具有10英寸（对角线）电阻触摸屏显示器，并配有完整的手写笔，以便于佩戴手套的用户操作。此新的触摸屏显示匹配使用当前EDI控制器的所有测试帧。易于读取和操作，控制器具有简单且逻辑输入屏幕，并显示测试负载VS时间的实时图。

主要特点

触摸屏TFT与800 x 480像素
图标驱动的软件显示图形和图表，易于使用
同时显示负载VS时间图，应力和实际负载率
独特的数据存储选项与内部存储(200个测试)和直接到USB拇指驱动器存储
选配集成热敏打印机

增强数字指示器

EDI是一种直接设计，使用薄膜键盘和液晶显示屏，让操作人员轻松有效地选择测试参数。TO EDI头与所有TO混凝土压缩测试机DG, FA模型和Flex测试机DG模型一起交付。

主要特点

白色背光液晶显示器，四行，每行40个字符
多单位力和应力，公制，英制，国际单位制
从标本菜单输入标本区域
力校准范围为1％至100％精度+ - 1％的施加力
并行打印机o \ p点矩阵格式任何尺寸纸张
步伐速率控制指示
峰值力和应力结果
RS232输出 - ASCII逗号分隔的结果数据
大约2000份存储的结果
两个通道I\P容纳CTM和伸缩单元或CTM和块测试单元
杨氏模量和应变测量可以在伴随压缩计时计算

配件

球座滚筒

球座和压板处理选项改善了系统，以支持测试合规和适当的样品处理。

BS EN 12390需要经过认证的稳定性和对准，该稳定性和对准是使用充气球座和上压板到达的。

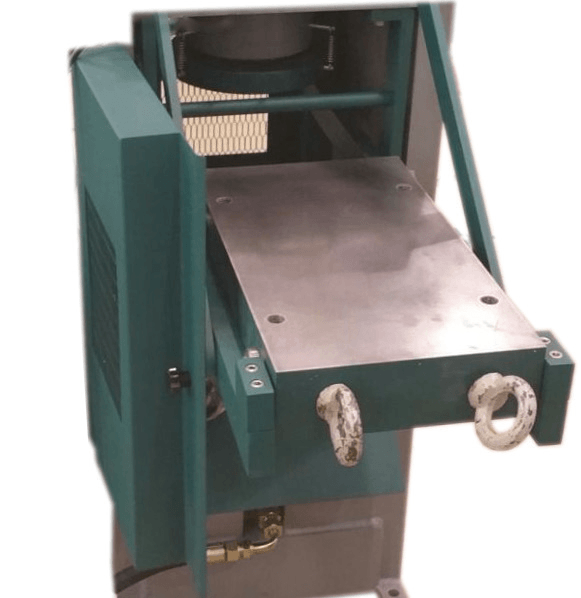

滚筒装配

块板460 x 280 x 75毫米带滑轨组件，可安装用于测试混凝土块和其他结构材料。亚博网站下载滑轨组件使模板易于安装，而无需拆卸当前的圆形压缩模板。可安装在所有半自动和自动压缩机上。它们应该在工厂安装。

主要特点

减少人工操作
提高实验室效率
兼容半自动和全自动压缩机

压缩计和伸展计

扩展器是用于测量对象长度的变体的设备。有利的是应力 - 应变测量和拉伸试验。它的名称来自'extension-meter'。压缩仪用于建立混凝土汽缸的应变和变形特性。

纵向压缩计

该装置用于建立150mm直径×300mm长度的标准混凝土圆柱体的应变和变形特性。压缩计有两个框架，用于使用具有硬化和锥形端的五个紧固螺钉夹紧到样品上。两个间隔物保持框架位置。可修改的枢轴棒在枢轴螺钉上搁置。

弹簧使枢轴杆与枢轴螺钉保持接触。球链是用来调整弹簧的张力的。一个固定在顶部框架支架上的千分表，用于进行变形测量。

可选配件

TO-072模拟千分表，5毫米x 0.002毫米
到072-DG数字测量，5 mm x 0.001 mm

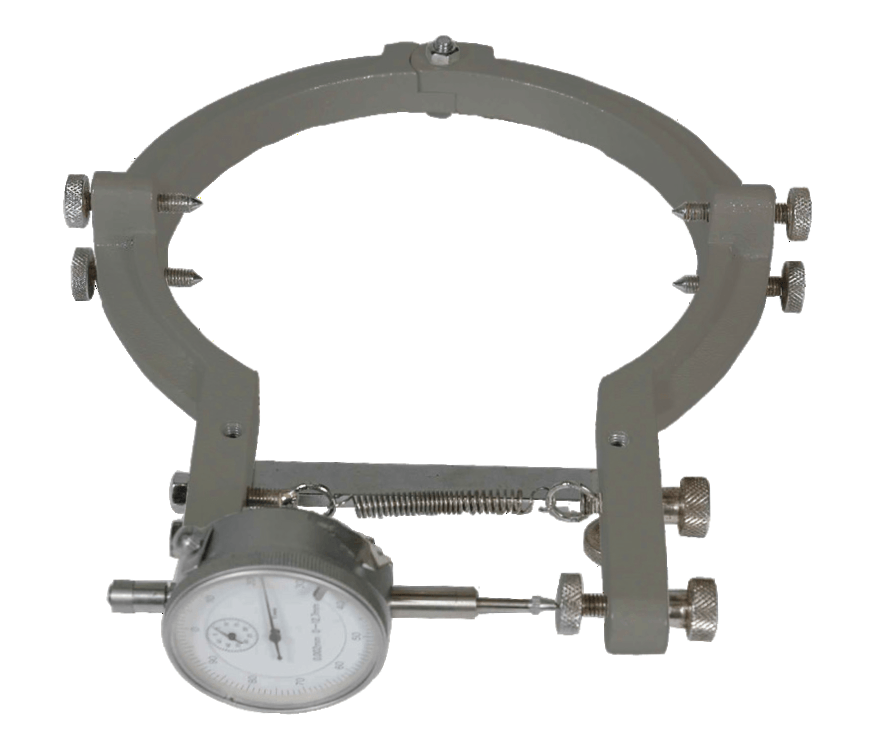

横向伸长计

这用于在执行压缩测试的同时建立150 mm直径为×300mm高水泥混凝土缸的横向延伸。伸展计有两个在一端枢转的可移动框架。拨号计测量横向延伸部，可拆卸的间隔条用于拨号计的初步设置。扩展仪通过螺钉连接到样品。它配备了至072拨号计或072dg数字量具。

适用的标准

ASTM C469

可选配件

TO-072模拟千分表，5 x 0.002 mm
至072-DG数字测量，5×0.001毫米

配件

弯曲试验机

抗弯试验机是用来测试混凝土梁的抗弯强度的。他们的设计提供了充分的刚性在他们的工作范围内，因为向下运动的活塞应用负载。提供了用于测试不同尺寸梁的垫片，负载显示在数字指示器上。150 × 150 × 700mm的梁，支撑跨距为600mm，承载跨距为200mm; 100 × 100 × 500mm的梁，支撑跨距为400mm，承载跨距为133mm。

在建筑项目中使用混凝土时的主要考虑之一是评估混凝土的耐弯曲压力如何以及需要支撑的频率。用混凝土，检查破坏性测试的最有效方法是弯曲试验。在样品束上优选为150×150×750mm和/或100×100×500mm，据说最大拉伸应力达到在测试梁的底部是材料破裂的弯曲强度/模量。

主要特点
