这VEM范围的视频突出器来自Tinius Olsen的是精密硬件的混合;相机、镜头技术和软件;数据采集、信号处理和数据解释。VEM软件是完整实现视频引伸仪系统功能的用户界面。它可以用于典型的常规和重复的材料测试，在压缩、剪切、拉伸或弯曲模式下，使用一个或两个规格长度参考(L亚博网站下载0)，或用于更多方面的测试。这可能需要许多测量长度参考(L0’s)来获得多个活应变读数和结果，以支持双应变平均、剪切应变值、泊松比、r&n和活试样对准监测。

该软件可以根据特定任务的需要进行配置，作为tiinius Olsen的Horizon材料测试系统的一个组成部分。亚博网站下载它与一个tiinius Olsen测试机框架连接，捕捉数据，并使用该数据在应变率控制的测试机。它也可以用于老的Tinius Olsen和非Tinius Olsen测试机框架，在那里亲密的数字集成是不可能的任何时候。在这里，捕获的应变数据可以立即与测试机系统共享。它还可以将测试机器的力数据信号输入到软件中，使绘图和结果能够在软件中与遗留的测试机器用户界面一起计算。

该软件有四个层次;基于水平、基本、标准和高级。基于水平仪的是功能最精简的直接非接触式引伸仪，可根据基本量规长度实时绘制应变测量图形和结果。

基本，标准和高级级别都利用了视频功能，提供了测试后播放效果。可以重播嵌入式应变数据的录制测试，查看图形和结果。这可以是与传统的2D X / Y图和结果一起存储作为测试记录一部分的测试的永久记录。

先进的级别具有完整的测试后分析功能。除了重播测试进行审查，可以应用新的测量和规格长度。原始规格长度可以移动和替换样品 - 或许在一个意外的标本断裂点上。然后，测试可以在虚拟环境和图表中重新运行并重新计算结果。这对于从事研究的人来说，这是一个强大的功能，他们可能会在原始测试后学习他们需要额外的结果和数据。

主要特点

一个伸缩计可以测量拉伸、弯曲、压缩、剪切模式
非接触式视频引伸计解决方案
提供一个永久的记录，以视频格式召回测试，具有完整的分辨率嵌入应变数据
支持横向、轴向、正交和旋转测量
不需要连接应变计，r&n上的多个夹具
符合ISO 9513类0.5，ASTM E83类B1和GB的规定

平台

* VSS =视频支持软件	地平线上的基础	地平线和VSS或VSS单独存在	地平线和VSS或VSS单独存在	地平线和VSS或VSS单独存在
可选的功能级别	没有一个	基本	标准	先进的
一般特征
居住-短片及结果	✔	✔	✔	✔
纪录存档- 保存结果和视频	X	✔	✔	✔
审查模式- 回忆和重播测试查看所有GL，GL运动，数字仪表/直播结果，包括输入	X	✔	✔	✔
后期过程- 重新运行测试，重新分析，重新计算结果，添加和计算新结果	X	X	X	✔
视频频道	1	2	2	4.
模拟与数字IN / OUT	X	✔	✔	✔
测量计数/结果(max。不。[✔=没有限制)
时间	1	1	1	1
UTC时间	✔	✔	✔	✔
移位-两个测点，测量的位移是一个点从其初始位置移动的距离。例如:可用于弯曲试验，在试样上放置两点	2	2	2	2

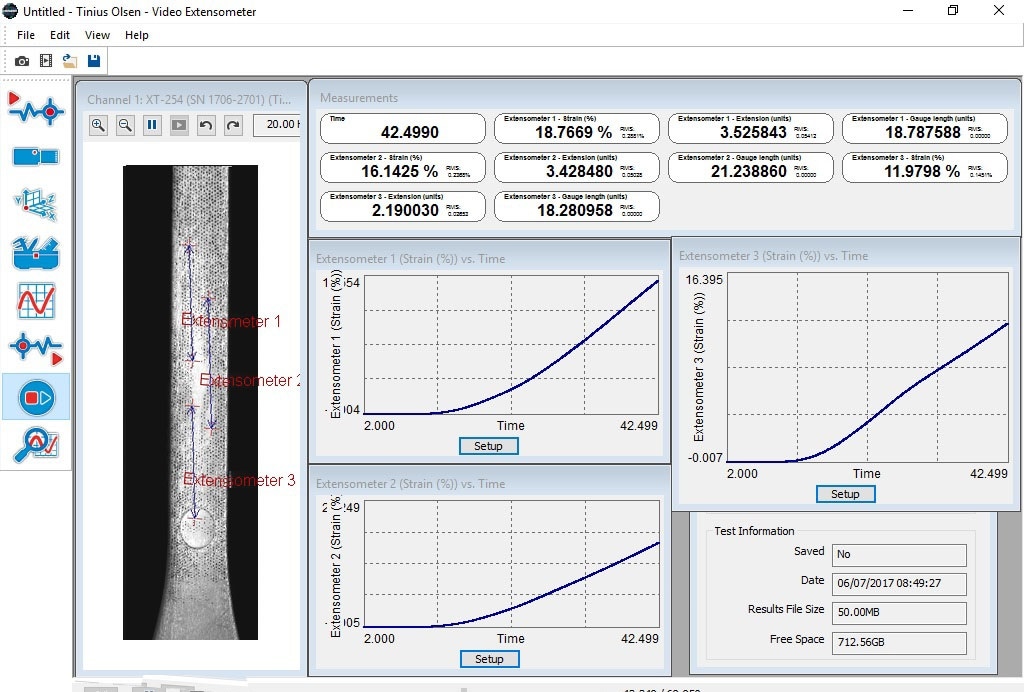

伸展计- 2个突出器意味着2 * GL，2 应变数据流相对于这些GL（S）和2 移动数据流相对于GL（S）没有单位，无论是任何方向张力/压缩	8.	2	2	最多100个仪表长度
应变-是另一个有效的延伸计，单一数据流%应变相对于GL在任何方向	8.	X	1	✔
双重平均应变- 伸展计单数据流％应变双平均函数	8.	X	1	✔

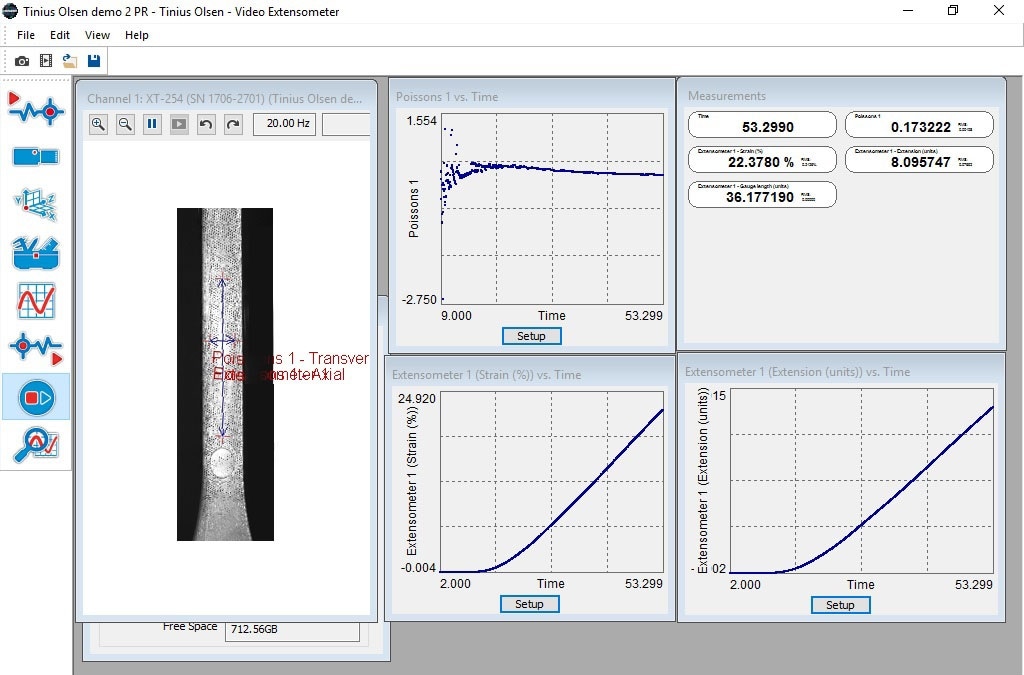

泊松-带泊松函数的引伸计单数据流%应变	1	X	1	✔
标准垫测试- 使用户能够输入标本尺寸并计算;应力，菌株，E模量，防误假定力测量的最终应力和最终故障强度，假设力量测量是从测试机器传递的注意用于独立模式	N / A.	X	X	✔
回转- 从相对于角度运动中相对于枢轴点移动的点的连续数据流。可以用作整个测试中标本对齐的指示	1	X	1	✔
剪切应变-带剪切功能的引伸计单数据流应变%，如ASTM D 7078	1	X	2	✔
裂缝长度- 具有剥离测试功能的伸展计单数据流％应变，例如剥离测试功能。ASTM D5528，D3433，ISO 25217	X	选项	选项	选项

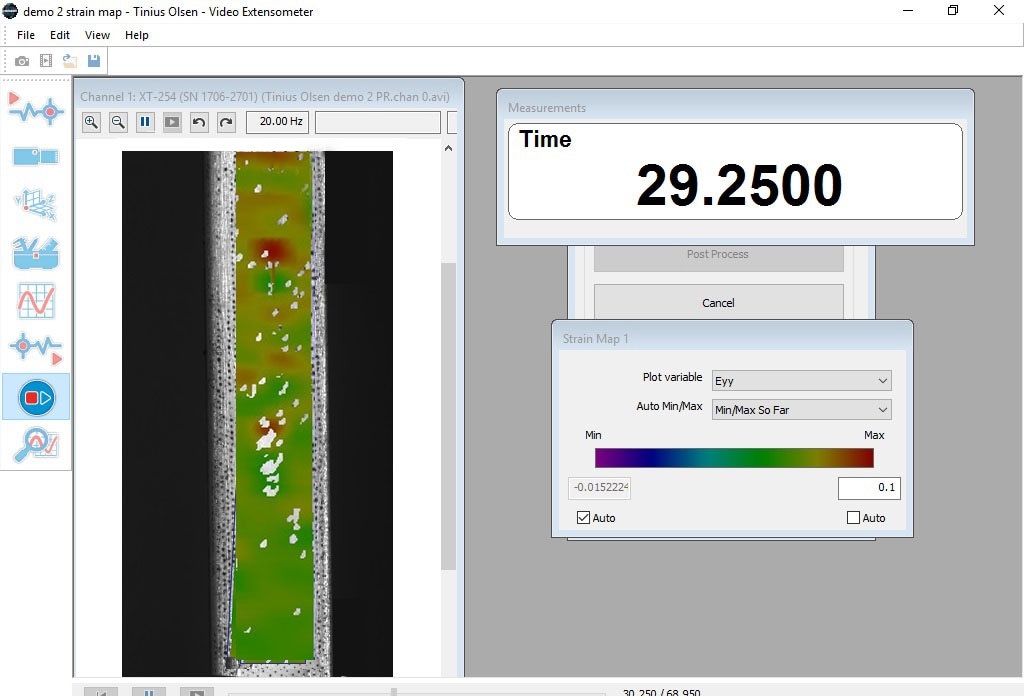

2D DIC.- 应变映射	X	选项	选项	选项
2D来自Mat测试镜头	X	X	2	✔
校准支持工具	✔	预校准	预校准	预校准
