Tinius Olsen提供了一个完整的范围扭转试验机从10,000到300,000 in.lbf或kg.cm(1,000至30,000 n.m)的容量,以实现最大能力和多功能性。可以根据要求采购更高容量和其他更长的长度模型。
这些独特的优越的扭力测试仪提供加载和称重的能力在两个方向的旋转。这一特性使得不仅可以适当地确定一个试件的极限扭矩,还可以确定该试件在双向间歇或连续扭矩加载条件下的行为。
从根本上说,每台扭力测试仪都由一个变速驱动加载系统,以及机器固定部分的数字控制和指示系统组成。称重头及其应变计扭矩传感器被安装在一个可移动的部分上,该部分可以放置在轨道上,以存放不同长度的样品。
蒂尼乌斯·奥尔森1万英里。磅f (1,000 N.m) torsion tester is bench mountable and the movable section slides on a guide rail.
所有其他型号均为基于地板,配有重型开槽的钢床轨道,通常嵌入或固定为混凝土基础,以保证最高的刚性和可访问性。这些更高容量机器上的可移动部分安装在四个辊上,该辊沿这些开槽导轨滑动并允许快速定位。此外,这些辊允许可移动单元补偿装载期间样品长度的任何变化。卡盘之间的典型最大距离为7英尺(约2.1米);但是,可以传递其他长度。
所有扭转测试仪都拥有Tinius Olsen的专利双向夹具,无论扭曲方向如何确保无润版本夹紧。利用这些精密加工的通用夹具,可以在两个方向上施加负载而无需更换夹具。
坚固的机电装载系统利用直接连接到可调速度驱动电动机的齿轮减速系统。这种可逆的装载系统在任一方向上每分钟0.5-180°(10,000 In.LBF型号提供正无数的可变测试速度,可在任一方向上每分钟0.5-360°的测试速度。随着负载浪涌,向扭转头输送更多的电力以将额外的扭矩施加到样本以保持预选的扭转速率。
没有系统将在没有监管软件和所得数据的数据分析的情况下整体。将扭转测试模块纳入Tinius Olsen Horizo n软件允许全机控制以及捕获和分析所产生的扭转测试数据,在整个测试中揭示材料行为。
技术规格
. |
容量 |
在。磅f or kgf.cm |
10,000 |
60,000 |
120,000 |
200,000 |
300,000 |
新墨西哥州 |
1000 |
6000 |
12,000 |
20,000 |
30,000 |
安装 |
|
长椅 |
地面 |
地面 |
地面 |
地面 |
最大试样直径 |
在 |
1.5 |
3. |
3. |
5 |
5 |
毫米 |
38 |
76 |
76 |
127 |
127 |
最大标本长度 |
在 |
18 |
72 |
60 |
84. |
90. |
毫米 |
457. |
1829 |
1524. |
2134. |
2286 |
测试速度 |
每分钟度数 |
5-360. |
5 - 180 |
5 - 180 |
5 - 180 |
5 - 180 |
重量(净) |
磅 |
1100 |
6200. |
7625. |
9050. |
13500年 |
公斤 |
500. |
2800 |
3500. |
4100. |
6130 |
维度(LxDxH) |
在 |
62 x 25 x 29 |
148 x 36 x 78 |
176 x 45 x 78 |
204 x 52 x 81 |
220 x 64 x 84 |
毫米 |
1570 x 630 x 730 |
长x宽x高 |
4470 x 1140 x 1980 |
5180 x 1320 x 2050 |
5590 x 1620 x 2130 |
规范
. |
. |
扭矩测量精度 |
从0.2%到100%的容量+/- 0.5%指示扭矩 |
位置测量精度 |
+/- 0.1%的读数或0.05°,以较大者为准 |
速度准确性 |
+/- 0.1%的设定速度 |
工作温度范围 |
32-100°f(0-38°c) |
储存温度范围 |
14-115°f(-10-45°c) |
湿度范围 |
10%至90%不冷凝,湿球法 |
权力 |
标准可选电压220/240 VAC,50-60 Hz;电力必须没有尖峰,超过额定电压的10%的潮涌 |
可选功能
- 扭力传感器可以直接固定在样品上,以精确测量扭力的角度
软件
基于在历史悠久的历史记录到各种各样的检测问题,Tinius Olsen已经开发了一个完整的软件程序,使测试精确,简单,高效。
测试样品是金属,复合材料,纸张,橡胶,聚合物,纺织品还是微组件,Tinius Olsen的Horizo n软件超越了数据收集和演示。它将有助于自动化操作,从R&D到QC测试的图表和分析。
Horizon提供了一个定期的、特定的、以应用程序为中心的测试例程库,这些测试例程是与世界各地的客户密切合作开发的,符合他们正在使用的标准。

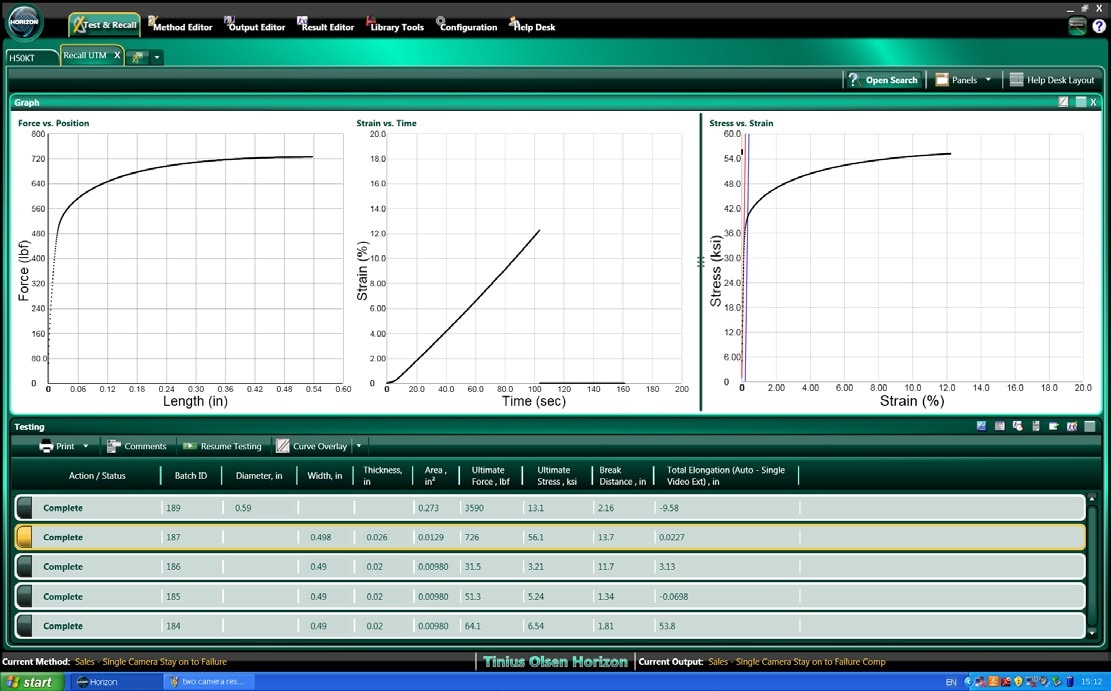

地平线提供的许多有益特征是:测试常规图书馆;测试,输出,方法和结果编辑;实时多机控制;和多层安全。该软件是为几乎所有Tinius Olsen测试机器的数据采集,数据分析和闭环控制编程。
Horizo n充满了增强生产力的能力,使用户能够开发,访问和使用先进的强大的材料测试数据库。亚博网站下载该软件采用最新的Windows环境来开发直观的用户体验。Integral Tutorials,在线帮助和帮助台访问提供额外的用户支持。

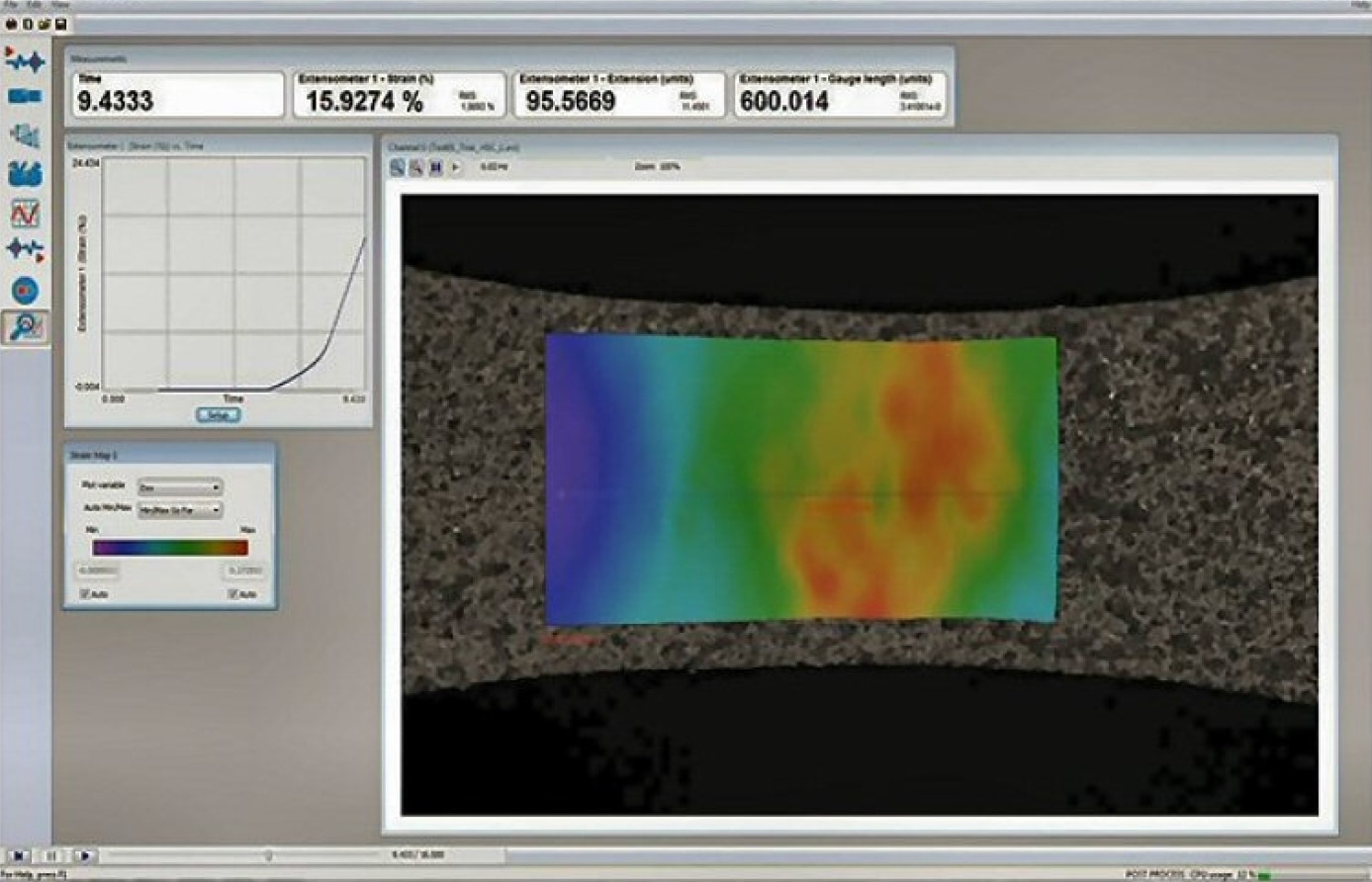

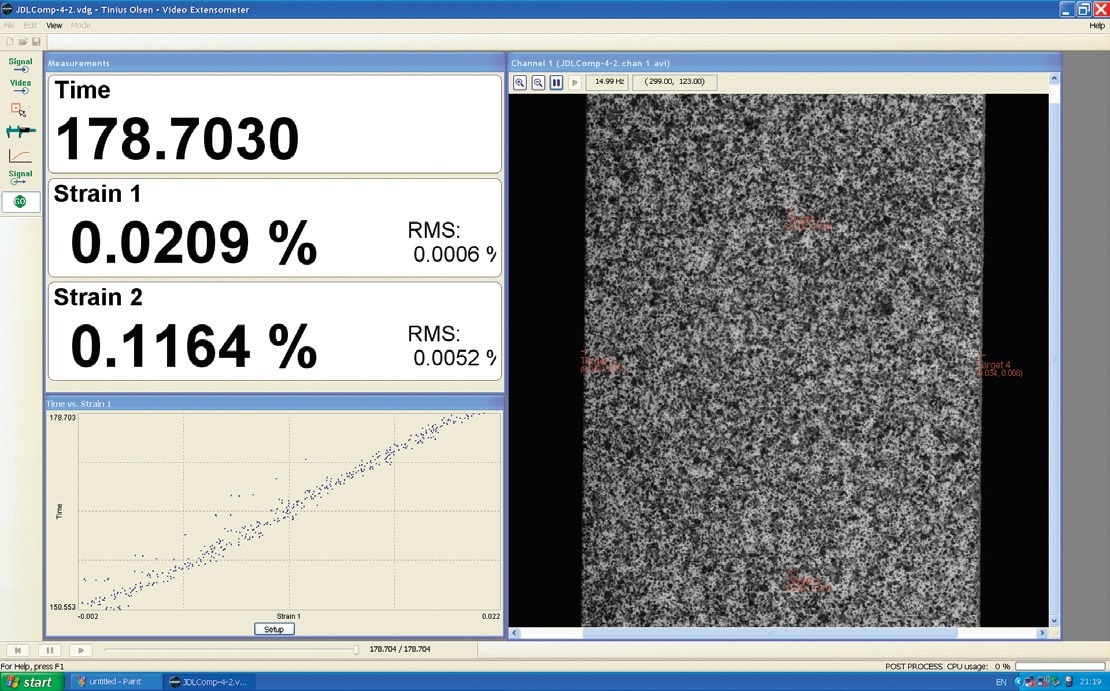

视频突出器软件屏幕屏幕正在测试的对象。通过将合适的镜头固定到高分辨率相机,视频突出仪将测量小于1 mm至大于100米的物体。该软件应用专利技术,精确地测量摄像机图像中的目标的2D位置;特殊目标不是强制性的。用户只需使用鼠标将这些目标标识到系统即可拖动它们周围的边界框。然后,系统精确测量来自摄像机的每个图像中的每个目标的位置。
最多可以在15 Hz实时测量100个目标,并且从这些目标的测量位置,系统可以计算速度,角旋转,加速度,位移和2D应变。
Tinius Olsen的10K到300kn扭转测试仪

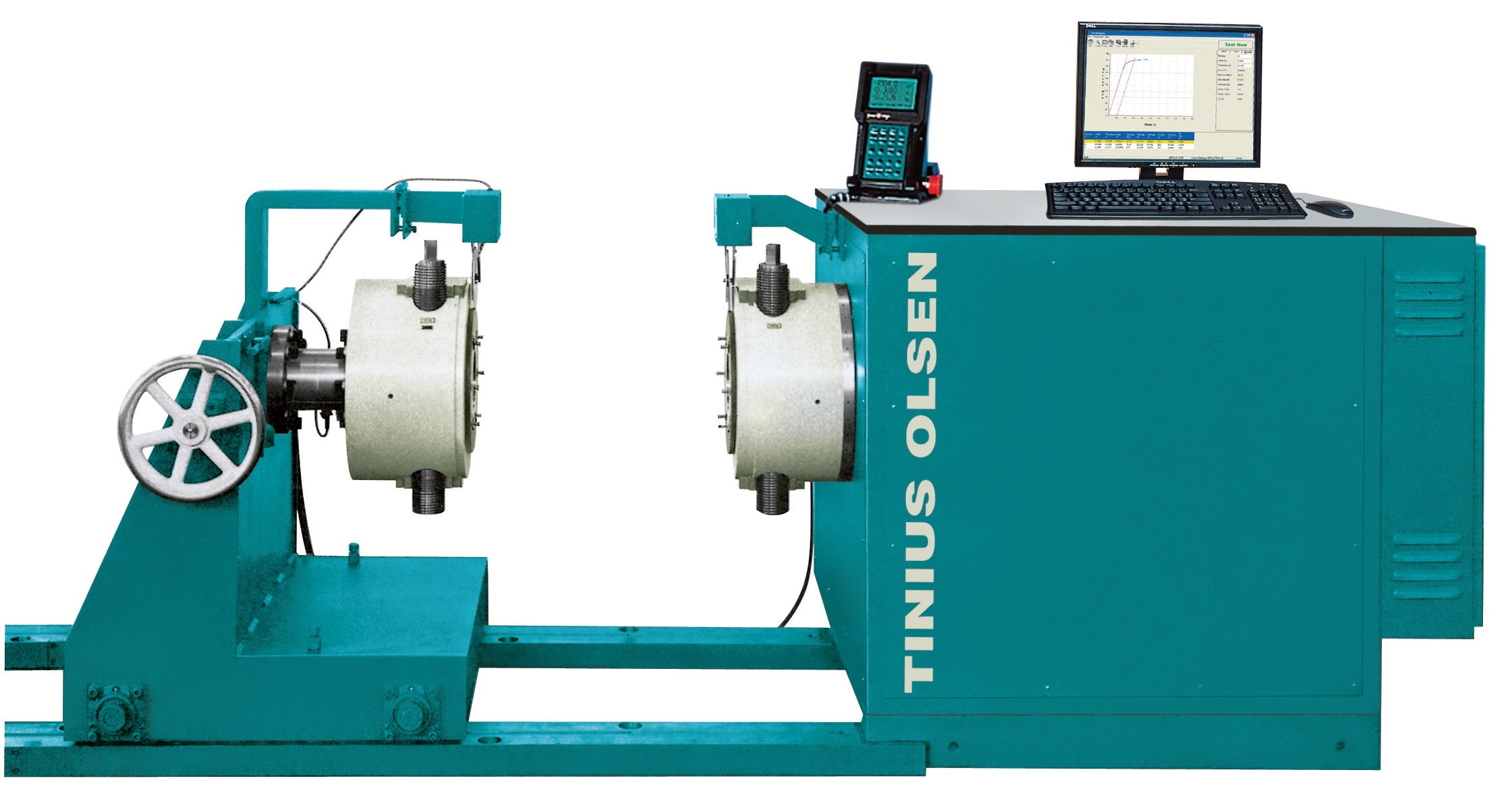

一个200000年。磅f torsion tester for testing samples up to 7 ft/2.1 m long and 5in/125mm diameter. The machine is shown with the optional PC-based software.

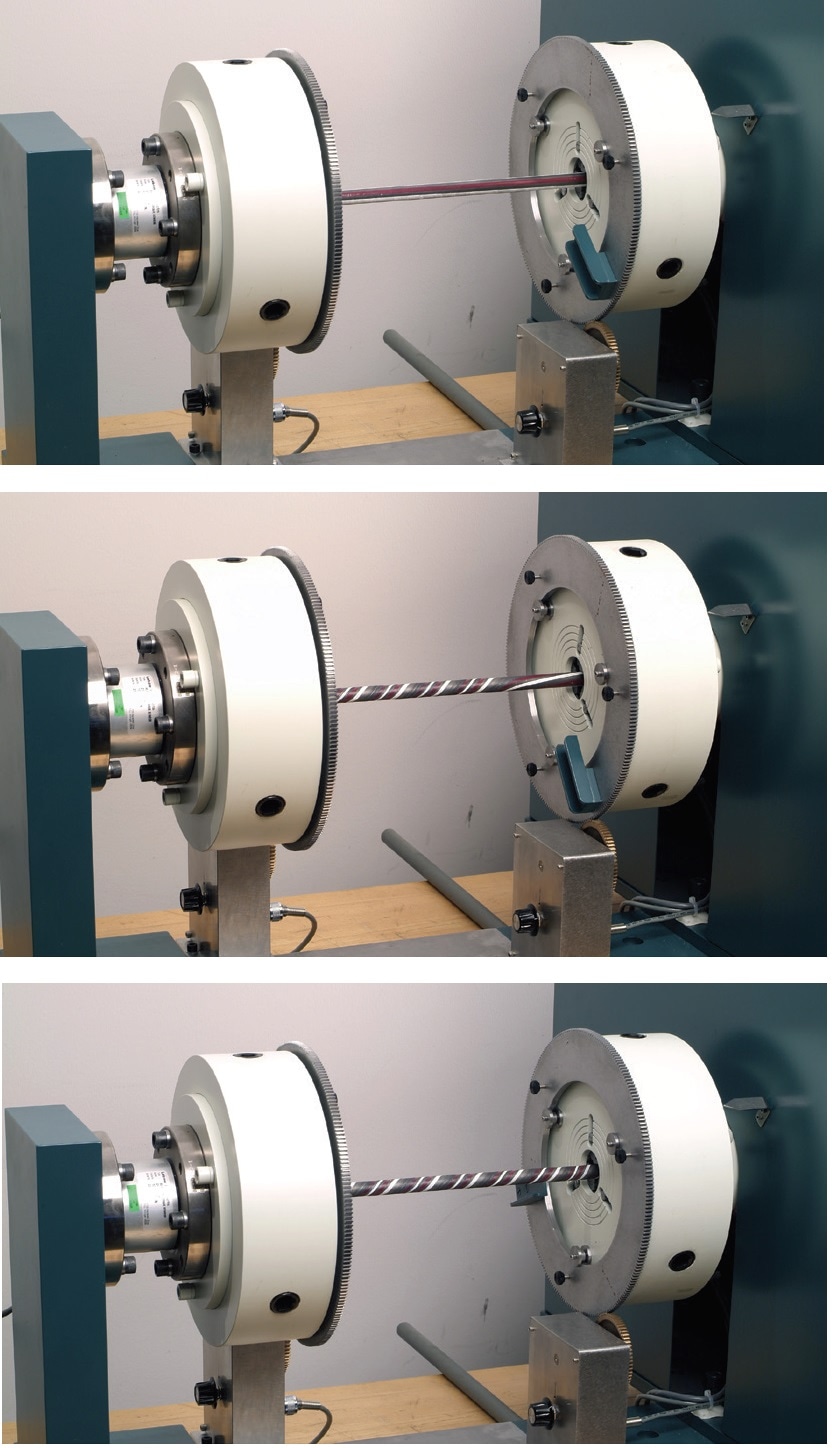

从上到下:正在进行的测试。LBF模型用涂漆的钢棒样品。
