水平拉伸测试仪 - MHT系列

对于优越的拉伸测试能力和吞吐量，蒂纽斯奥尔森提供各种水平拉伸试验机的能力为5 kN (1000 lbf)， 25 kN (5000 lbf)， 150 kN (30,000 lbf)，和300 kN (60,000 lbf)。

这些水平试验机通过允许在机器旁边安装各种配件来提供垂直导向的测试仪的独家优势以将其转换为完全自动测试站。它们主要用于生产部门，通常是不断使用的;然而，夹具可以改变以容纳不同形状的样本，并且在测试需要改变时可以为客户提供交替夹具。

通常与机器一起使用的水平扩展仪具有卓越的设计，该设计集成了气动控制，该控制器在测试之前自动降低臂，并在测试结束时抬起臂。引伸计上的空气轴承通过骨折提供精确的应变测量。

标准机器的操作是复杂的，提供准确和可重复的标本放置机械停止，伸长计拆卸，伸长计降低(如果提供)，自动夹紧，测试，和手柄返回到开始的位置，所有与一个单一的鼠标点击。

当升级使用机器的基于PC的机器控制软件以结合数据采集和数据分析时，可以进一步开发此逐步操作。

然后，通过机器人和样品架的结合，进一步实现自动化。在这种配置中，机器人将从样品架中挑选一个样品，并将其插入机器夹具中。然后等待测试结束，以便将破碎的样品碎片从把手中取出，并放入适当的弃置箱中。

如果将样品测量站和条形码读取器添加到系统中，则使用鞋底操作员要求自动化整个测试过程，该方法是在样品架中加载样品的载荷。生产的测试数据可以包含在企业制造和资源规划软件中，保证质量控制数据是操作的基本部分。

规范

• 负载测量精度+/- 0.5％的施加负荷从0.2％到全容量
• 速度精度为设定速度的0.1%
• 位置测量精度0.1%的读数
• 工作温度范围32-100°F（0-38°C）
• 湿度范围为10-90％非冷凝，网灯泡方法
• 储存温度范围为14-115°F（-10-45°C）
• 清洁空气干燥空气过滤至50μm，最高可达85 psi（5.9 bar）最小功率标准可选电压110/240 Vac，50-60 Hz，小机器单相，为高容量机3阶段;电源必须没有尖峰，浪涌超过额定电压的10％

笔记

1. 负载称重系统满足或超过下列标准的要求:ASTM E4,EN 10002-2, BS 1610, DIN 51221, ISO 7500-1。Tinius Olsen建议系统在安装时按照ASTM E4和ISO 75001进行验证。
2. 可为这些框架能力提供备用的、较低容量的负载测量单元。
3. 应变测量系统满足或超过下列标准的要求:ASTM E83,EN 10002-4, BS 3846或ISO 9513。
4. 规格如有更改，恕不另行通知

关键特性

• 自动扩展仪放置和拆卸
• 快速，容易的试样加载
• 自动标本扣人心弦
• 手柄自动回到起始位置
• 负载和应变的自动范围
• 更高的测试样品吞吐量
• 通过故障准确应变测量

可选功能

• 样品尺寸和条形码读取
• 机器人加载和去除样品
• R值的仪器和测定

层软件

除了数据收集和演示，Tinius Olsen的Horizon软件还可以帮助自动化操作，从研发到质检测试的制图和分析。其中提供的众多功能包括:测试例程库;测试、输出、方法和结果编辑器;多机同步控制;和多层安全。该软件意味着数据采集，数据分析，和闭环控制几乎所有的蒂纽斯奥尔森测试机。Horizon软件还包括:

• 生成用户定制的报告
• 用于X-Bar，R和频率分布/直方图的标准SPC程序
• 回忆跨各种测试模块的数据
• 回顾，重新装订和重新划分测试曲线的能力
• 多语言能力
• 用户可配置的机器参数和控制设置

Tinius Olsen的水平拉伸测试仪 - MHT系列

基本25kn水平拉力试验机，可选配引伸计

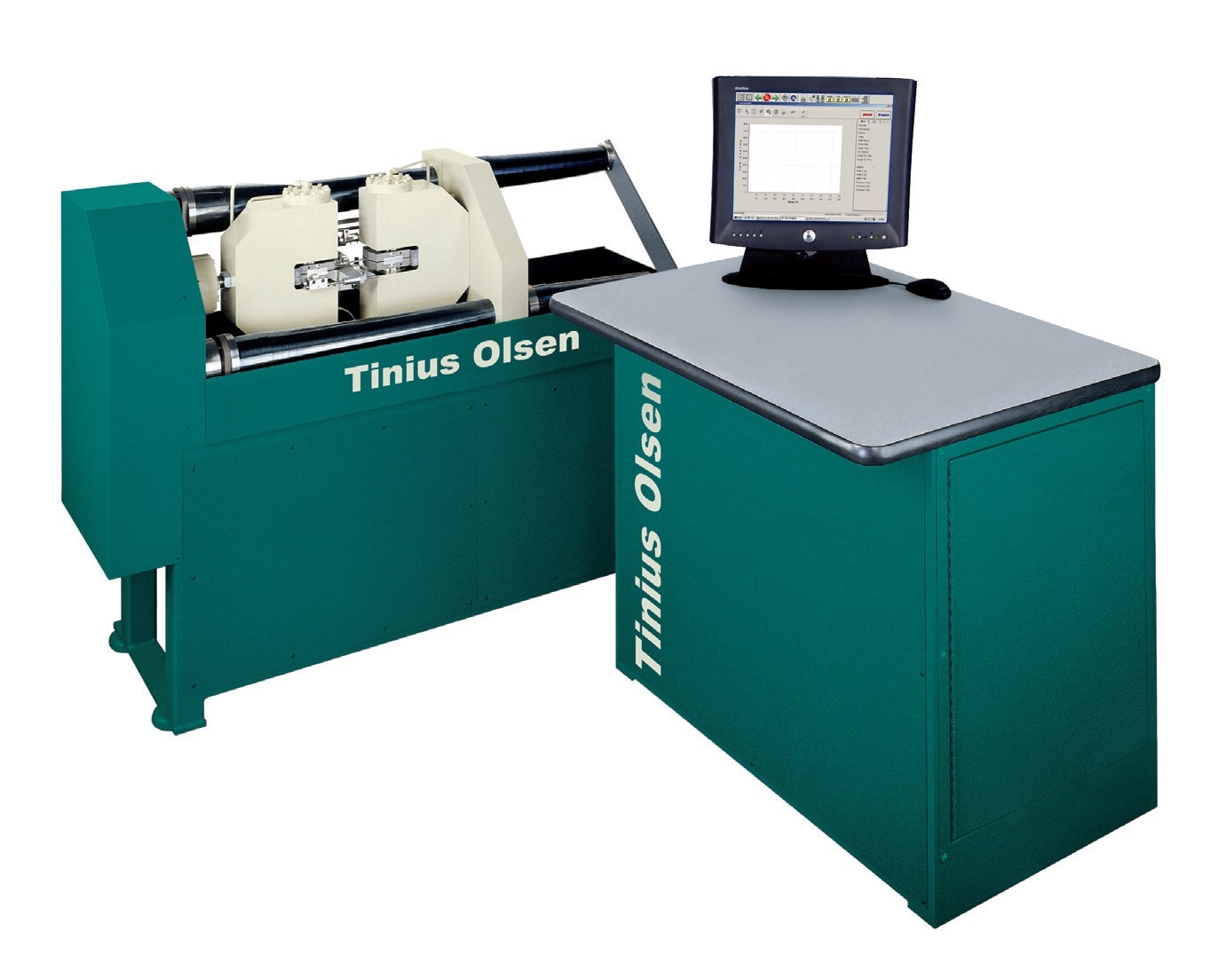

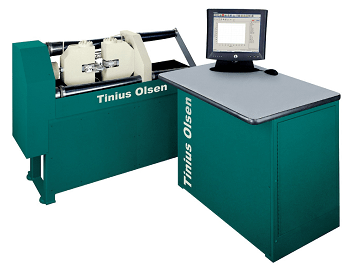

150 kN水平拉力试验机，可选配引伸计和PC

关闭独特的伸展计可以留下样品骨折。将样品加载到机械停止并开始测试 - 其余的是自动的

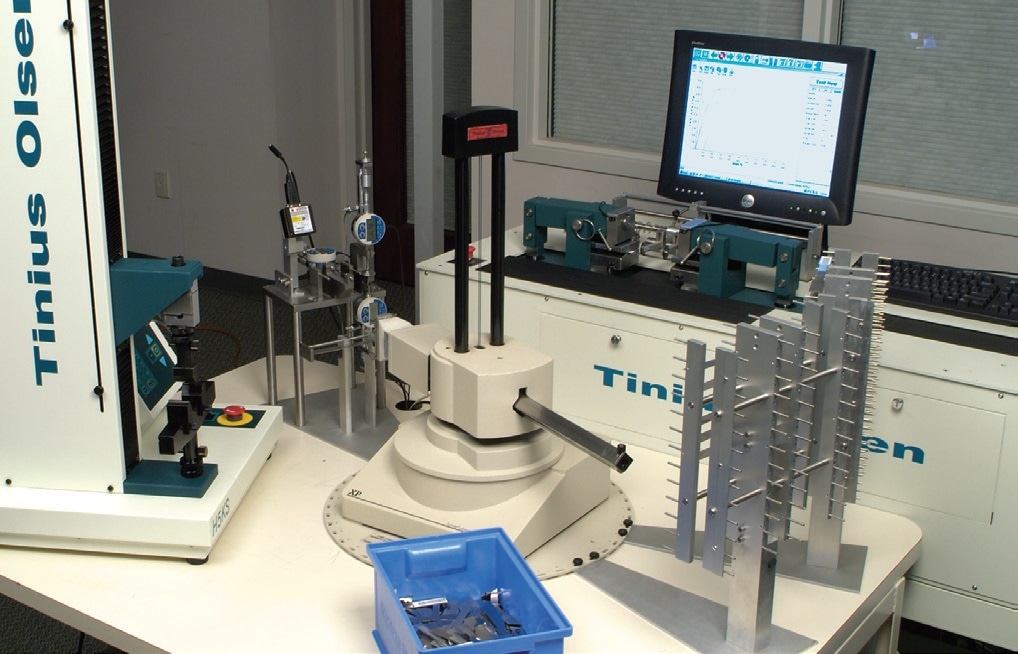

详细展示拾取机器人，样品架，激光条码阅读器，样品尺寸测量站，破碎的样品箱和另一个测试站。第二个测试站可能是弯曲，硬度或另一种物理测试
