Tinius Olsen介绍了机械测试与自动化测试选项的下一步发展。作为测试解决方案的一部分，当讨论自动化测试时，关于执行何种类型的测试以及以何种能力执行测试，存在一系列选项。自动化测试解决方案可考虑的不同测试选项通常不仅包括水平或垂直拉伸测试，还包括弯曲测试和/或硬度测试(选择一个或多个尺度)，和/或任何其他类型的物理测试设备，可以向tiinius Olsen Horizon软件app亚博体育报告可导入的测试数据。
所有蒂纽斯奥尔森自动化材料测试解决方案的主要优势是可以灵活地控制不同的测试机器和测试。亚博网站下载通常以tiinius Olsen拉伸试验机为中心，所需的试样体积吞吐量，装载能力，和测试范围可以根据您的需要进行缩放。
主要测试站
天氏欧森的中央技术是拉力试验机;他们已经制造试验机，自公司成立于1880年，有许多不同的技术进步由该公司在已经见证测试对于拉伸强度，弯曲强度，剪切强度，压缩强度，剥离强度...以及许多其他物理参数年。一些他们已经融入他们的试验机，但都没有被作为轰动与计算机控制和数据分析软件，机器人的集成。
在所有的中心蒂纽斯·奥尔森的自动化系统是拉伸试验机。这些测试仪可以有一个垂直取向，或者，更典型地为自动化系统中，水平方向和由机电拉伸试验机，这是在一个选择的完整的测试容量可用。在水平面测试允许使用精密引伸，使最重的上休息，并遵循，标本，因为它被拉到突破;使用空气轴承和上引伸的刀刃防滑光洁度，人们可以很容易实现在引伸A级精度。
或者，主试验台可以由一个垂直方向的液压试验机组成。在测试仪上使用开放的前十字头，可以让机器人将样品定位到测试仪和液压夹具可以很容易地关闭。引伸计是通过使用Tinius Olsen的标准非接触引伸计或Tinius Olsen的引伸计自动夹来实现的。

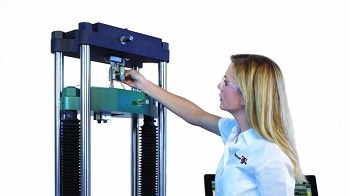

对于低力测试，这台机器可以是标准的机电测试机，使用，例如，气动握把，其操作可以远程调节。
一次试验站显著特点总结
- 试验机可在任一单独使用或组合成机器人自动化测试细胞
- 样品吞吐量可以提高到测试机器的能力
- 机负荷能力没有限制，可以是在操作水平或垂直，保持足迹理想值
样品存储站
集成的自动化测试系统的主要优点是能够分析大量的样本，使操作者可以进行其他类型的质量测试。这些大量的标本必须以这样一种方式保存，以便让机械臂能够轻松地取下“下一个”标本。存储系统可以简单的样品架,被安排在一个弧在机器人手臂的机器人绕抓住下一个标本,或几家大型货架气动进入位置,这样机器人回到同一个地方采取下一个标本。
样品鉴定站
一旦样品已被选定，就知道尽可能多的关于样品至关重要。每个标本应确定，通常带有条形码。条码可以保存唯一的信息有关的标本，可以送入地平线软件。另外，条形码可以激活数据的导入到地平线的软件。对于每个样品独有的信息可以包括测试参数，标识符，结果极限或任何其它适用的数据。
尺寸测量

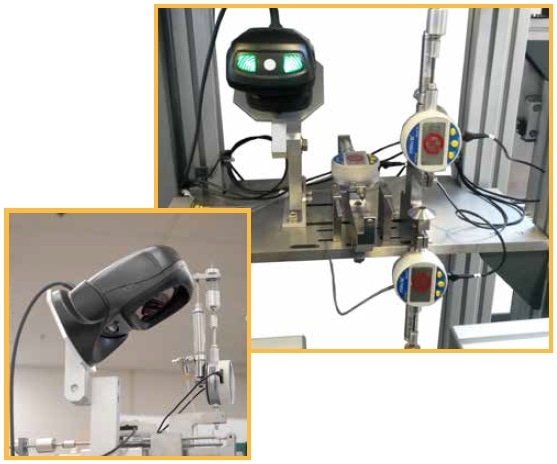

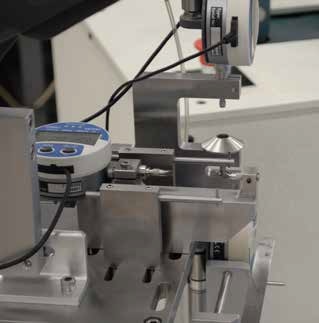

在读取和存储条码信息时，在试件的缩小截面上测量试件的厚度和宽度。厚度和宽度表上的气动臂被触发并记录测量结果。一旦记录下来，机器人就会抬起并移动样本，再次测量厚度和宽度。这个过程重复第三次，最小值被记录到计算机中。
安全与安全
整个自动化机器人测试系统的主要因素是它可以在没有人工干预的情况下工作。虽然这本身有很多好处，但如果机器人移动，可能会给不熟悉的旁观者带来风险。为了防止对操作人员和旁观者造成任何危险，整个测试系统可以用聚碳酸酯安全防护屏隔开，并配有加载试件门和联锁检修门，以防止任何未经授权的人进入。
二次测试站
二级测试站实际上可以是任何类型的物理测试设备，如另一个拉伸测试框架，对试件进行弯曲测试，洛氏硬度测试，维氏硬度测试，努普/布氏硬度测试，或这些app亚博体育测试的组合，或冲击测试，等等。如果空间允许，没有理由不能在系统中添加第三或第四个测试站。这些额外的站可以是主站和/或次站的重复，以提高样品吞吐量。
自动化处理
为了使整个系统精确地自动化，位于系统中心的引擎，很确切地说，是一个机器人。该机器人有六个旋转轴，并有一个定制的气动手，可以拿起各种类型的标本。这只手可以适应各种不同的试样大小、形状和重量，并且可以改变夹持力，以保证安全的试样，而不会有可能引入应力点或削弱更脆弱的试样的风险。
机器人可被编程，以便它可以从站传送试样台，旋转试样所以它可以垂直加载，水平，或之间的任何角度，基于各片在系统内检测设备的要求。app亚博体育
系统控制

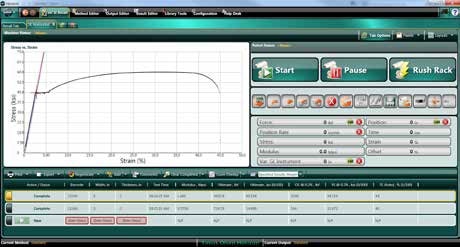

虽然机器人自动化系统的“机械引擎”，它是作为自动化系统的“大脑”的动作天氏欧森的地平线软件。每件装备都可以自主工作和地平app亚博体育线是监测和订购每件完成测试。
它不仅通过各种测试程序来调节样品的运动，而且还能理解其他外部测试人员的输入，并将这些结果放入一个全面的总结报告中。
地平线软件的显著特点总结
- 整个PC网络集成和备份PC网络使用行业标准的SQL数据库结构
- Horizon的多个许可，用于在测试机器、实验室或工厂以外的多个安装中审查技术、结果和报告
- 多级用户密码能力
- 召回功能使用户能够在测试前合并可能不可用或丢失的关键数据
- 测试期间的实时结果;有没有限制的结果数量和展出这些不用在测试报告中使用
- 集成的Team Viewer许可证使TO工程师能够根据要求直接登录，并提供机器上的技术支持
- 有了足够的PC电源和带宽，可以在一台PC上操作许多测试机器
- 用户可以使用预先编写的国际标准技术作为模板来改变和设计自己的测试技术
系统集成与运营
地平线硬件要求
- 2 GHz奔腾双核或更好
- 8 GB RAM
- 使用多个测试机器可能需要额外的内存和/或更快的处理器
- 32位系统被限制为最大4 GB，由于系统开销，其中只有3.25 GB可用
- 512 MB DirectX 10.0支持的显卡或更好
- 40gb可用硬盘空间(最低)
- 注意:SQL Server 2012 Express(与Horizon一起安装)要求至少6gb
- 机通信
- RS232机器(即398,SR2, s系列，t系列，602,MP993, MP600，冲击，和HDV):
- 每台测试机器需要一个端口。该端口可以是一个集成的RS232端口或使用RS232/USB适配器的USB端口。
- USB机器(即MP1200和VMC控制):
- 每台测试机器需要一个USB端口
- 额外的港口
- 1个USB端口，用于与软件密钥使用（需要）
- 对于每个测量设备所需要的端口，条形码扫描仪等
- 1个USB端口和1个DisplayPort的使用是否从天氏欧森购买触摸屏
- DVD- rom驱动器(运行安装光盘)
- Windows支持的鼠标或指针设备和键盘
- 监控
- 32位的颜色
- 1600 x 900(宽屏)或更高
- 如果使用触摸屏，最好是Windows 8(或以上)
- Windows兼容打印机(用于报告功能)
- Windows兼容声卡和扬声器(用于音频回放)
- 建议使用活跃的Internet连接(用于TeamViewer使用和帮助台支持)
机器人硬件要求
- 视窗10 Pro的64位操作系统
- 英特尔i7四核处理器
- 32 GB RAM.
- 4gb显卡
Horizon的软件需求
- Horizon Software是专为运行Windows Vista SP2、Windows 7 SP1或Windows 8的32位和64位操作系统设计的。它不会安装在任何低于这些操作系统(即Windows XP, Windows Vista SP1, Windows 7等)。
- 注：64位操作系统，优选为最佳性能
- 注意:如果使用Windows 8(或更高版本)。NET Framework 3.5 " Windows Feature必须在尝试安装之前启用
- Internet Explorer 8或以上版本
- 一旦安装，用户必须被授予对已安装的软件文件夹(即“Horizon”和“Microsoft SQL Server”文件夹)的完全读\写访问权。
tiinius Ol亚博网站下载sen的自动化材料测试
150 kN能力水平拉力测试仪与平行液压钳和精密水平伸长计，使此测试仪成为理想的自动化。

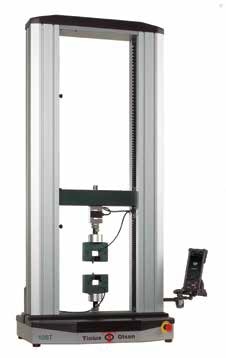

10千牛容量拉伸试验机与气动夹具可以由地平线软件控制使该测试仪非常适合自动化。

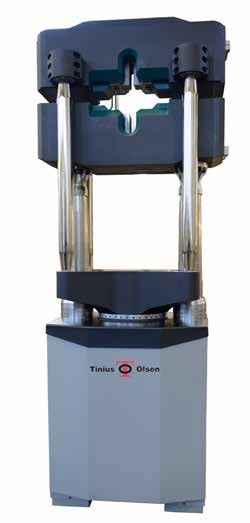

1000kn液压试验机带有开式平行液压钳和自动可变长度引伸计(未显示)，使该系统成为自动化的理想选择。
标本架围绕机器人呈弧形排列。机器人的程序包含了所有样本的位置，所以它知道在哪里取下一个样本。
在本例中，试件架安装在气动驱动的机架上。试件装入机架，机架移动到位。将标本驱动到相同的参考点，以便机器人从相同的位置选择下一个标本。
从六台挠曲温度的结果在负载下测试上的HDTM603运行。
在这个特殊的例子中，整个测试系统被聚碳酸酯安全屏包围着。通过一个简单的门/窗可以进入样品装载架，整个有一个主门允许进入。
在这个特殊的例子中，主要的测试站是左边的水平拉力测试仪。这里的二次测试站是在一个标准的机电拉力测试仪上进行的弯曲测试(详见插图)。这种特殊的配置用于测试ASTM D638聚丙烯试样。
在下面的例子中，右边的主试验台是液压拉力试验机，左边的二次试验台是自动硬度计，准备进行洛氏硬度测试。
