自动伸缩计-型号AE300和AE500

需要更多的信息吗?

让我们帮助您查询，宣传册和定价要求

请求报价
下载PDF副本
下载手册

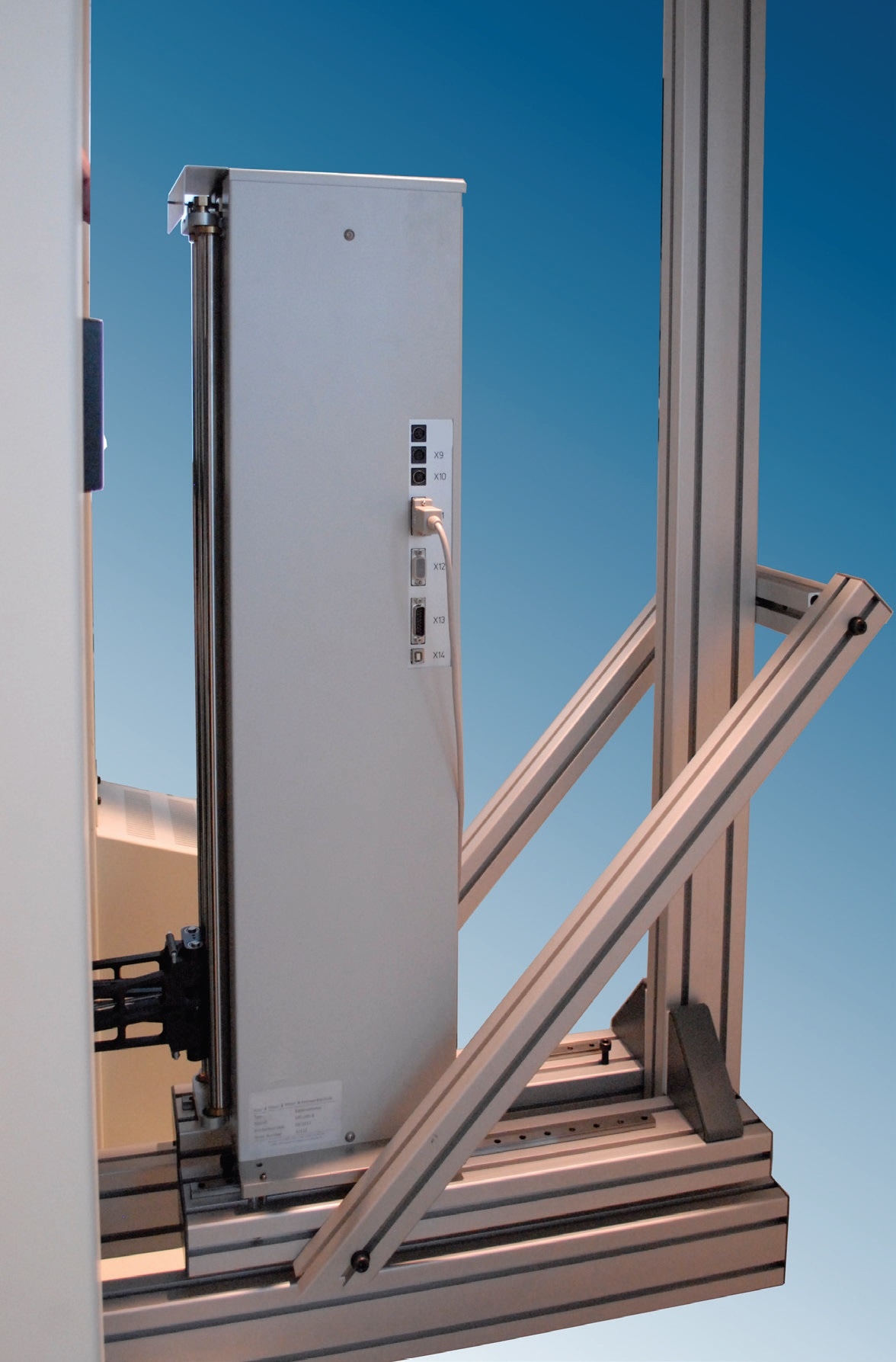

的伸展计型号AE500和AE300是理想的几乎所有样品的初始测量长度从10毫米。他们的低夹紧力集成了高测量精度，使他们非常理想，甚至小，缺口敏感的测试样品。AE系列可安装在部分或全自动测试机上，并可与各种类型的握把配套使用。对于几乎所有类型的样品，从弹性范围到断裂，应变都可以测量。当与横向模型结合使用时，AE伸长计是测试薄板深拉深特性的理想工具。

设计和功能

AE模型的四个测量臂中的每一个都有一个连接到全桥应变计上的测量弹簧。左臂和右臂的测量弹簧平行连接，以获得一个平均值，这是至关重要的，如果样品变形不均匀。直流电机通过滚珠轴承齿轮补偿试样伸长引起的测量弹簧信号的变化，保证测量头的运动与试样伸长一致，并使测量头跟随试样伸长。延伸率由光增量测量系统捕获。安装在测量臂上的测量头显示出精确的平行运动，这是通过零侧隙线性制导系统实现的。利用这一原理，避免了使用固定点旋转传感器时由于角度变化而产生的误差，也避免了由于样品上刀口倾斜而产生的误差。测量头和测量臂可以从线性制导系统中分离出来，并且可以快速方便地更换。

控制

通过串行接口（RS 232或USB）通过Tinius Olsen的Horizo n软件调节AE伸长率。只要需要，就可以开始所有动作。测量臂可以平行地定位在计算机控制下的可用间隔内，因此可以快速对称地对称地对称地以不同的样本长度来静音。规格长度（L0）可固定在10毫米到最大可能的测量行程。较少地从300mm（或500m00的AE500）的最大测量范围轻松计算行程较少。

AE型号的额外定位范围为190 mm，用于对称调节初始量具长度。随着手臂打开，可以接近必要的测量位置。在测量位置的方法之前，数字测量系统通过参考标记校准。可以在需要时启动臂的打开和关闭。

规格

技术数据	AE 300	AE 500
精度等级EN ISO 9513	0．5	0．5
精度等级ASTM E83	B1	B1
测量原理	Opto - 增量
行程(减去测量长度)	300毫米	500毫米
位置旅行	190毫米	190毫米
标距长度	10到300毫米	10到500毫米
指示错误(rel) *	0.5％	0.5％
指示错误*	1.5μm	1.5μm
线性误差	０．００５	０．００５
规格长度的％误差	0.5％	0.5％
决议	1或0.1μm	1或0.1μm
激活的力量	< 0.01 N	< 0.01 N
锁模力* *	0.25 N	0.25 N
工作温度范围	0 - 50°c	0 - 50°c
重量	约。26千克	约31公斤

*值的较大部分是允许的
**夹紧力可通过张力弹簧调节

选项

1.压缩或挠度测量。AE模型在张力或压缩中工作，但是，可以合并可选模块，这将允许模型在两个方向上工作。

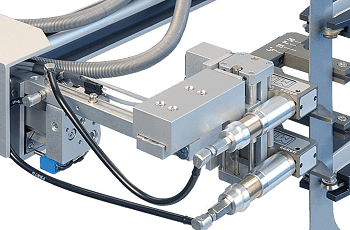

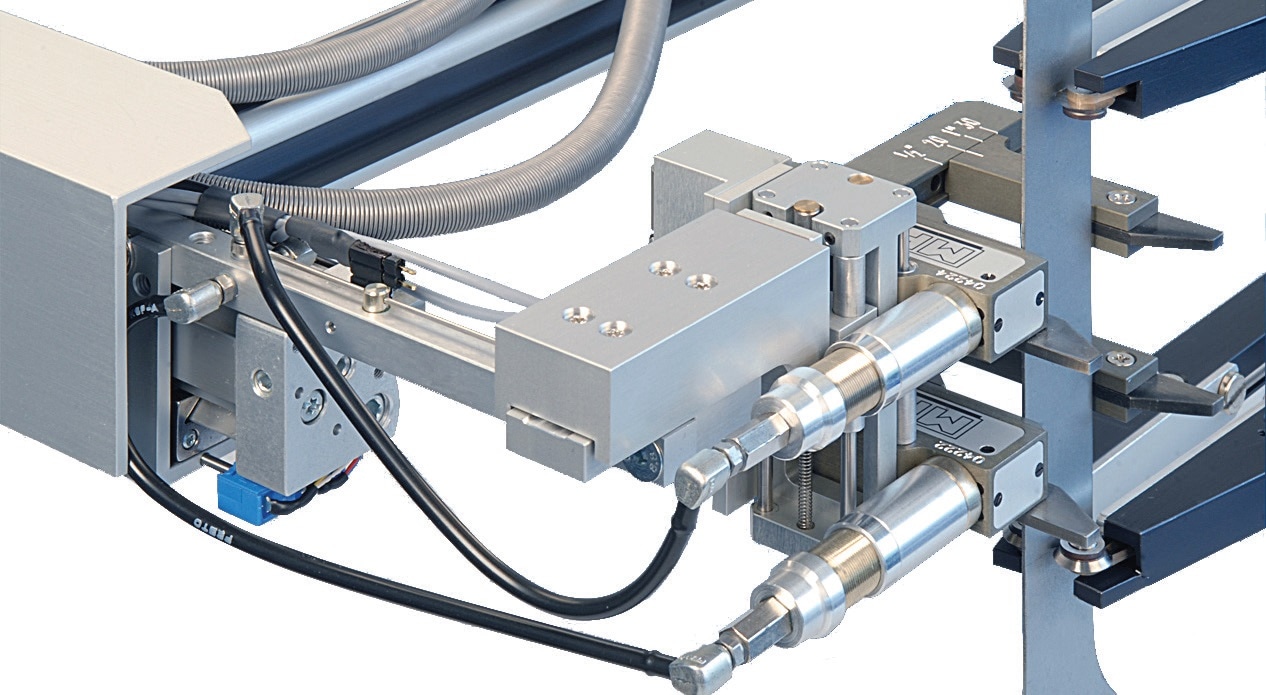

2.不同长度的测量臂，和更高的旅行可用。测量臂或一个额外的75毫米或200毫米长度(额外的标准长度254毫米)可以用来跟踪样品的运动，使引伸计使用在更大的距离的样品。

3.安装风扇/呼吸机，用于尘土飞扬/脏环境。任何灰尘或污垢都可以灾难性与电子和精细测量系统灾难性，因此将引伸计放在正压力下防止污垢和灰尘的入口。

样本尺寸

．	．
最大样本厚度	30毫米
最大样品宽度	50毫米
最大样品直径	80毫米

兼容Tinius Olsen机电和液压张力和压缩试验机。

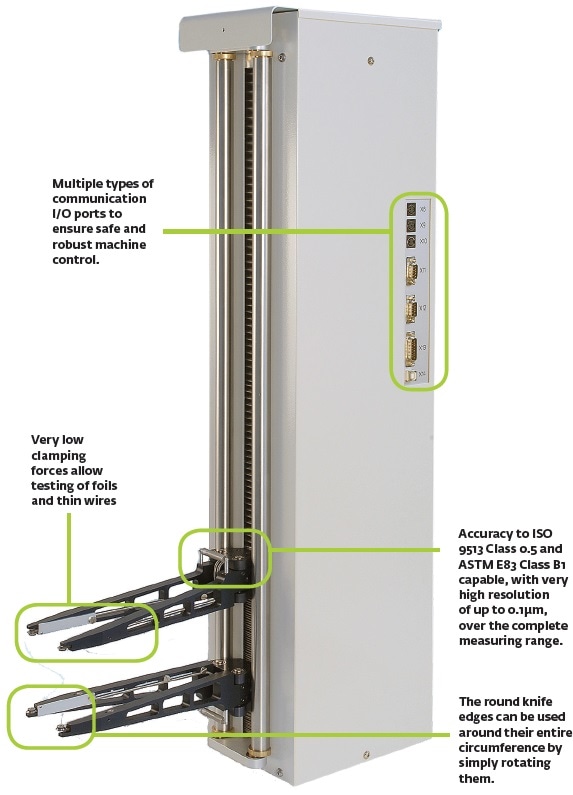

关键特性

采用四个测量传感器进行双面测量
非常低的夹紧力甚至允许测试细电线和箔
在完整的测量范围内，分辨率高达0.1 μm
量规长度、位置、量值可在计算机控制下精确设定
通过旋转圆刀的边缘，可以沿着整个圆周利用圆刀的边缘

软件

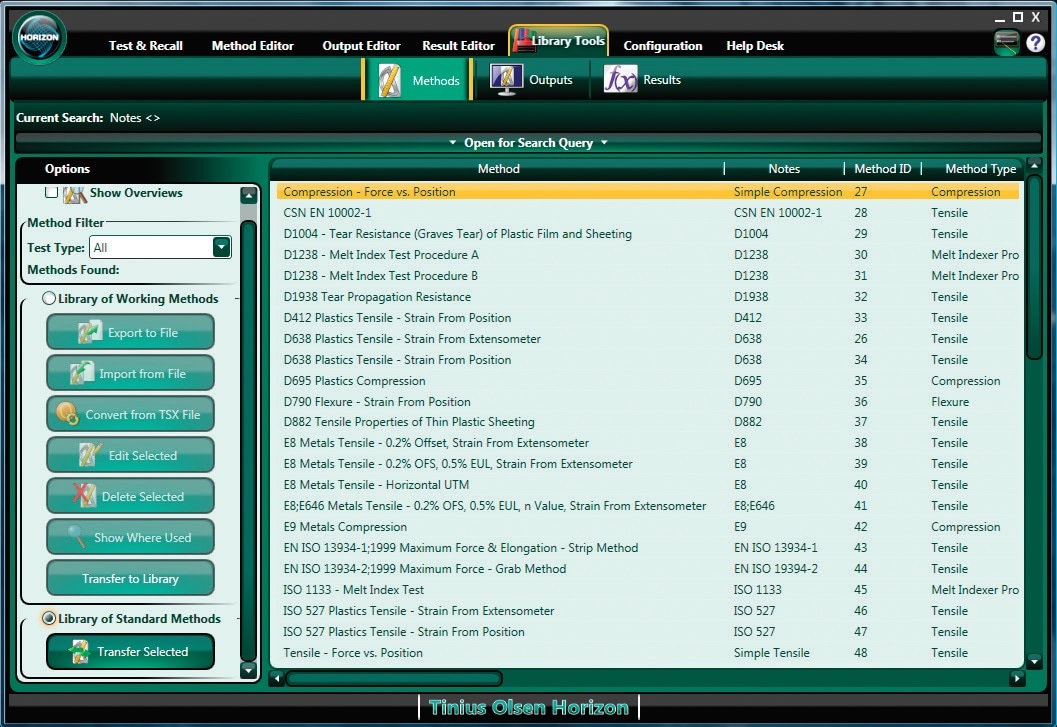

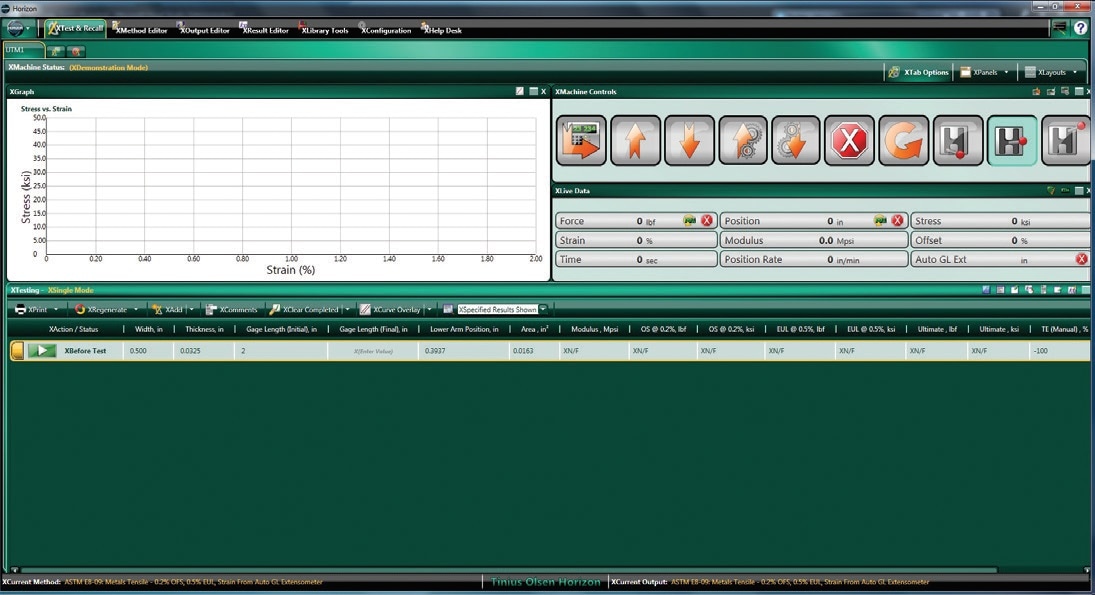

Tinius Olsen基于它的悠久历史，为开发Horizo n的各种测试问题提供了解决方案，这是一种宽敞的软件程序，使测试简单，高效和精确。试验样品是金属，复合材料，聚合物，纸张，纺织，橡胶或微组件，Tinius Olsen的Horizo n软件超出了数据收集和演示。它将有助于自动化操作，从R＆D到QC测试的图表和分析。Tinius Olsen Horizo n软件通过纳入一系列报告写入和数据操作能力来设置新的数据分析标准，这些功能将使材料测试程序轻松工作。亚博网站下载

与Horizon的大多数功能一样，灵活性是至关重要的;操作人员可以根据自己的意愿定制报告，也可以定制所有用户屏幕，让操作人员专注于对他们最重要的功能。除了强大的报告之外，Horizon Materials Testin亚博网站下载g软件还具有可联网性和可扩展性，因此操作人员和管理人员可以从多个地点和来源对设备进行操作和查看测试结果。app亚博体育Horizon提供了一个标准的、特定的、以应用为中心的测试例程库，这些例程是与全球客户密切合作开发的，并符合他们使用的标准。

Horizon提供的许多有益功能包括:多台机器同时控制;一个测试例程库;测试、输出、方法和结果编辑器;和多层安全。该软件用于对几乎所有的tiinius Olsen试验机进行数据采集、数据分析和闭环控制。Horizon具有丰富的功能，可以提高工作效率，使用户能够构建、访问和使用一个先进、强大的材料测试数据库。亚博网站下载它采用最新的Windows环境，在触摸屏支持的显示器上运行，提供直观的用户体验。积分教程，在线帮助，和帮助台访问提供额外的用户支持。
