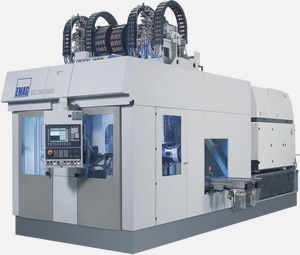

emag自动化的ELC 250二重奏是一种紧凑的激光焊接系统，旨在用于齿轮组件。ELC激光焊接系统是用双纺锤体的二人组替代品。该系统的两台操作使加载和卸载纺锤体与周期时间同步。
用于激光焊接差速器齿轮外壳的旋转焊接系统
ELC 250二重奏激光焊接系统对生产率有可靠的关注。激光焊接系统的双主轴结构与自动加载纺锤体的特征性EMAG拾取原理集成在一起，可以完全自动使用激光焊接机作为独立机器和生产线。
拾取主轴的应用提供了许多好处：首先，该原理允许使用固定镜头，因为它是移动的工件，而不是工具。此外，它允许并行循环时间进行加载和卸载，减少空闲时间。由于固定镜头而不会被低估的安全益处。激光器始终针对机器内部，这确保了对用户的最佳保护。随之而来的最佳光束引导和选择性提取可防止焊接过程中镜头的污染。
这ELC 250二人激光焊接系统可以根据组件和客户规定的要求配备现代激光技术。应该考虑到，尽管该过程发生在ELC 250二人组的两个站点，但只需要一个激光源。激光束仅在两个焊接站之间来回切换。焦点光学器件之间的激光切换受到梁开关的调节。因此，激光的占用率得到了优化，从而提高了激光焊接过程中的生产率。
优点
- 工作与激光和激光焊接的广泛整合减少了生产过程中的加工操作数量
- CNC交配按压加入Synchro和Gearwheel
- 由于空闲时间短和快速，安全的设置，生产率高
- 联合力/中风监视器观察到联接过程
- 难度组件的磁预热（对周期时间没有不利影响）
- 增强的劳动技术减少了同步的失真
- 所有质量定义的参数都是NC控制的，可以随时复制
- 为了保护生产，监视实际值
- 高科技公司的使用2具有最佳光束质量的激光器可导致完美无瑕的焊接接缝
- 节省空间，紧凑的设计可降低安装工作并提高可靠性
- 可以与任何自动化系统结合
工件 /技术
工件
转子轴（电动机）
差分外壳
技术
激光焊接
动力总成组件的激光焊接系统 - ELC 250二重奏
