加入机器——证监会600年

热加入的过程埃马克用于创建为动力系统极其精确的组件。的过程也适用于工件接触动态载荷和高扭矩。自定义解决方案加入机器在开发为主。热加入技术使重要的减少组件的重量和密度极高的功能。

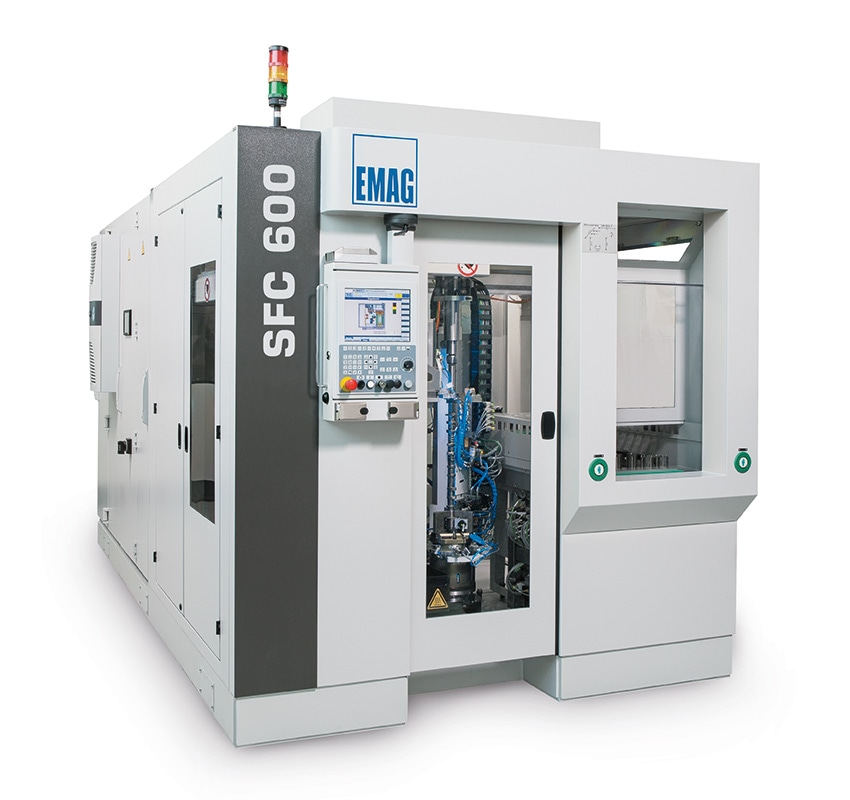

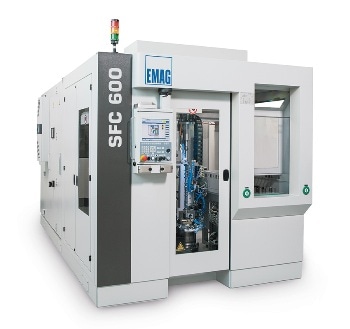

加入香港证监会600年加入机器使用热,自由的过程

香港证监会600年加入机是一种高生产力的一系列应用程序,例如,结合凸轮轴或小驱动轴。完全NC-operated高速加入轴确保快速的过程。

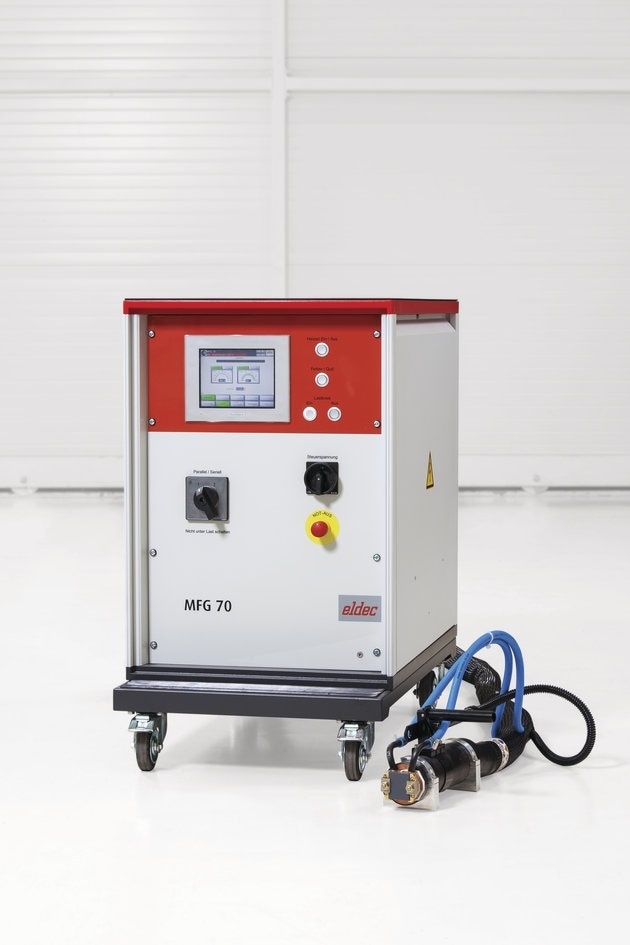

结合发电机和加热系统由埃eldec,香港证监会600年提供完整的技术过程链从单个源加热和加入。

加入系统的灵活的设计允许使用证监会600年广泛的生产场景,从手动加载完全自动化线生产。

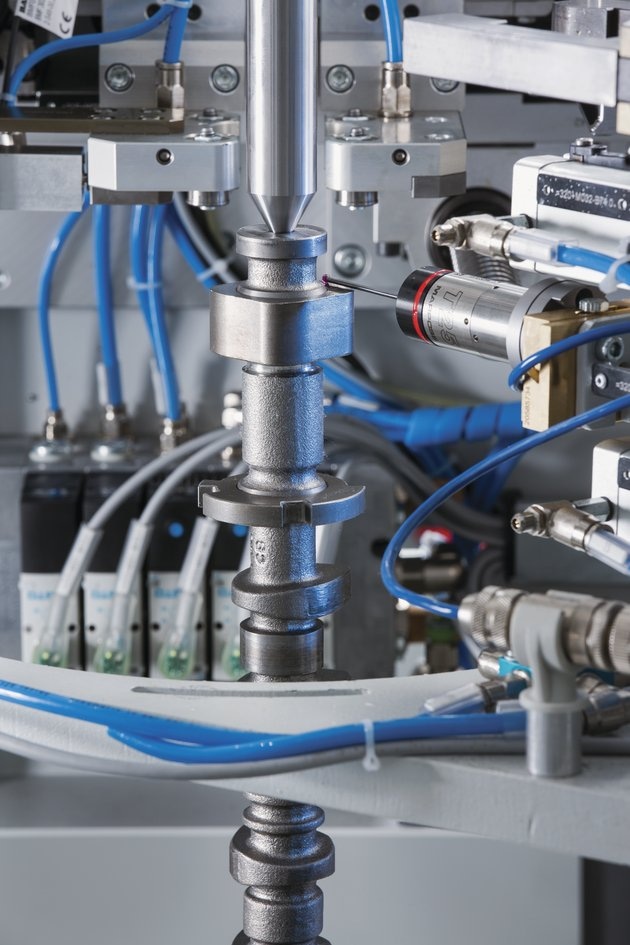

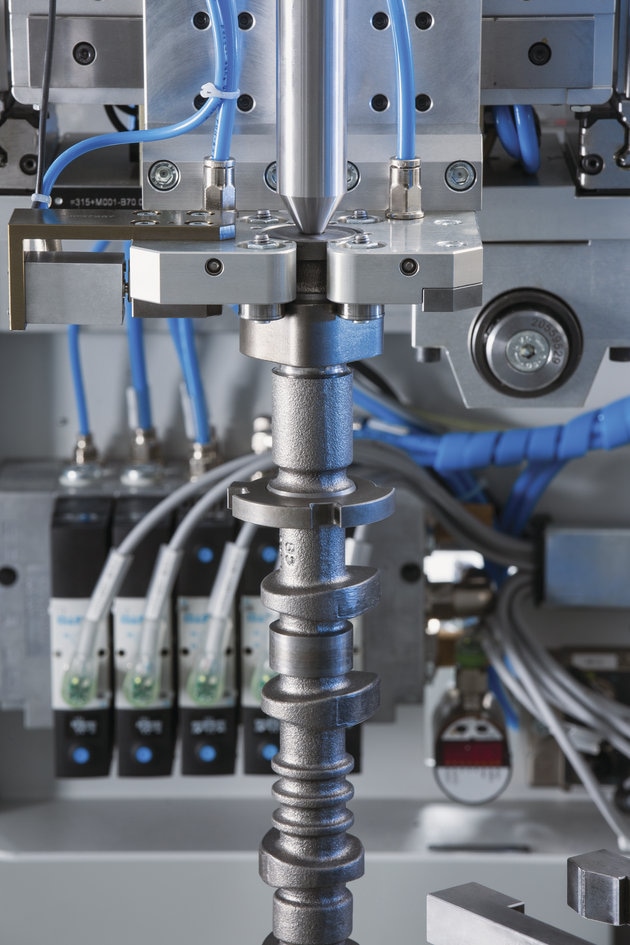

加入凸轮轴使用证监会600年加入机器

20多年来,埃自动化创造了其专利热加入技术:凸轮是扩大了感应加热,以便它可以被放置在轴自由。这总是在一个温度精确匹配的几何和材料。通过有针对性的冷却收缩过程开始。最终的结果是一个强制采用横向按组装。新证监会600年加入系统为为新的可能性的技术——热加入凸轮轴到600毫米长变得更快和更灵活。

快速组件变化可能

解决方法是集中在高精度、快速数控轴直线电机技术。在此基础上,整个生产过程可以通过数控程序规范。的一个主要先决条件的灵活性:对于某些凸轮轴类型,一个简单的改变改良的数控程序可能就足够了。整个操作界面类似于机床的编程。所有的数据可以存储在系统中。从一个凸轮轴转到另一个可以在十分钟内完成。这使系统高效尤其是每当需要频繁的改良:改良与证监会600是局限于很少的元素。

60秒组装

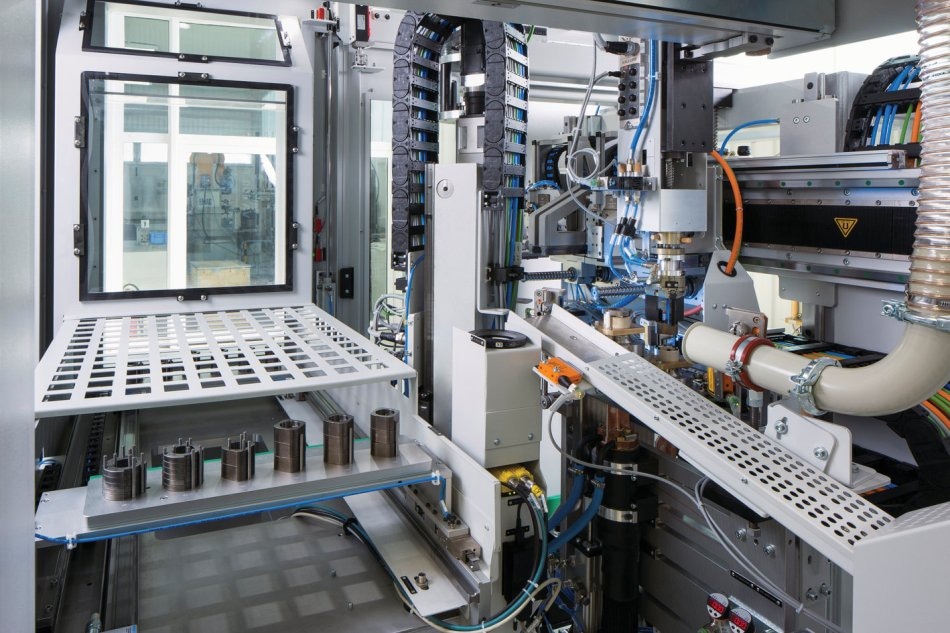

加入过程本身是定时的完美和非常快:加载龙门拿起一个或两个轴组件和动作两个电感加热。后来,NC-operated双扣人心弦的系统同时接收两个组件,并将它们描述的轴。这使得它可以组装一个标准的凸轮轴四缸在短短60秒。与证监会600年加入机器,这个过程更快,更灵活,更容易控制。

技术数据

。	。	。
工件直径,马克斯。	毫米 在	40 1.5
组件直径,马克斯。	毫米 在	70年 3
工件长度,马克斯。	毫米 在	600年 23.5
加入X / Y / Z轴旅行路径	毫米 在	1000 / 150/600 39.5 / 6/23.5

优势

• 组件序列可以自由选择
• 角和轴向位置是自由选择
• 更好的灵活性在生产(过程链设计,改良时间短,…)
• 加入精密零件没有返工(例如,凸轮与负半径)是可能的
• 更低的成本比传统的生产流程
• 可以把组件用不同的材料做的亚博网站下载

工件/技术

工件

复合凸轮轴(加入)

齿轮轴(加入)

技术

热收缩组装
