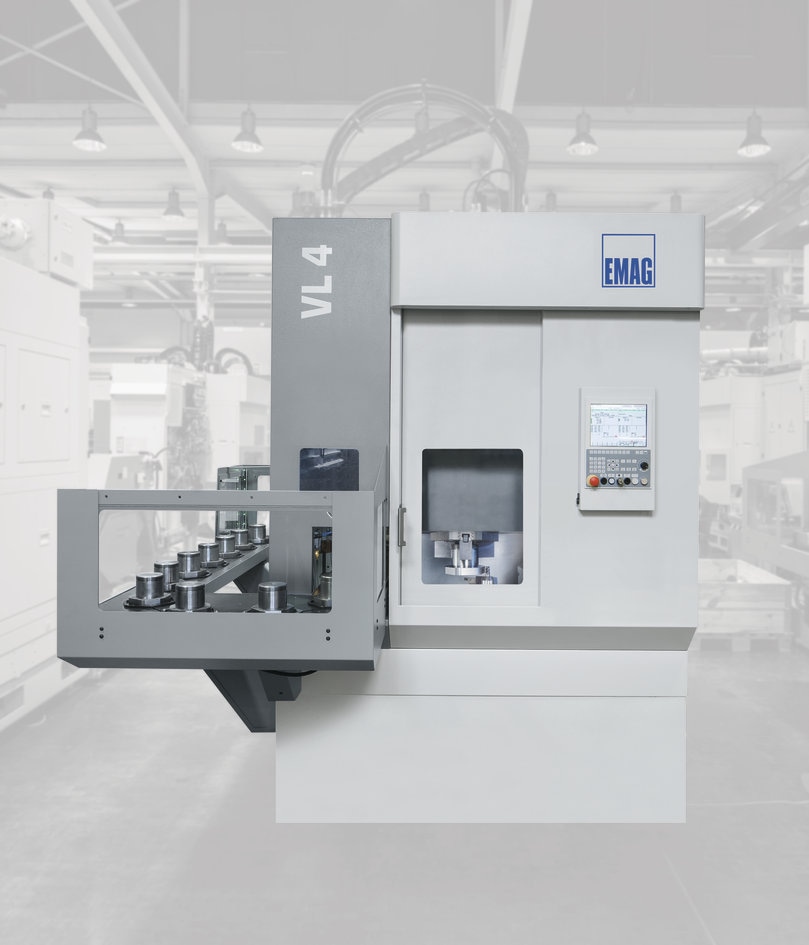

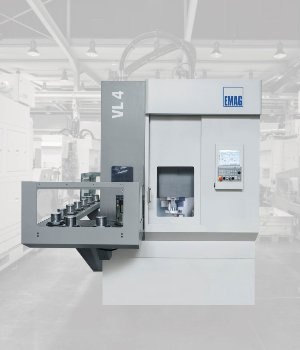

硬加工和软加工的更好的灵活性和不同的制造能力是提供的两个主要好处EMAG的新VL 4垂直转动机设计。该机器的设计还可以轻松地连接几台机器，从而可以对线路自动化进行量身定制以满足客户的需求。这种垂直车床可以在多种不同行业中允许多种不同的制造功能进行多种造成的组件进行加工的更好的灵活性。

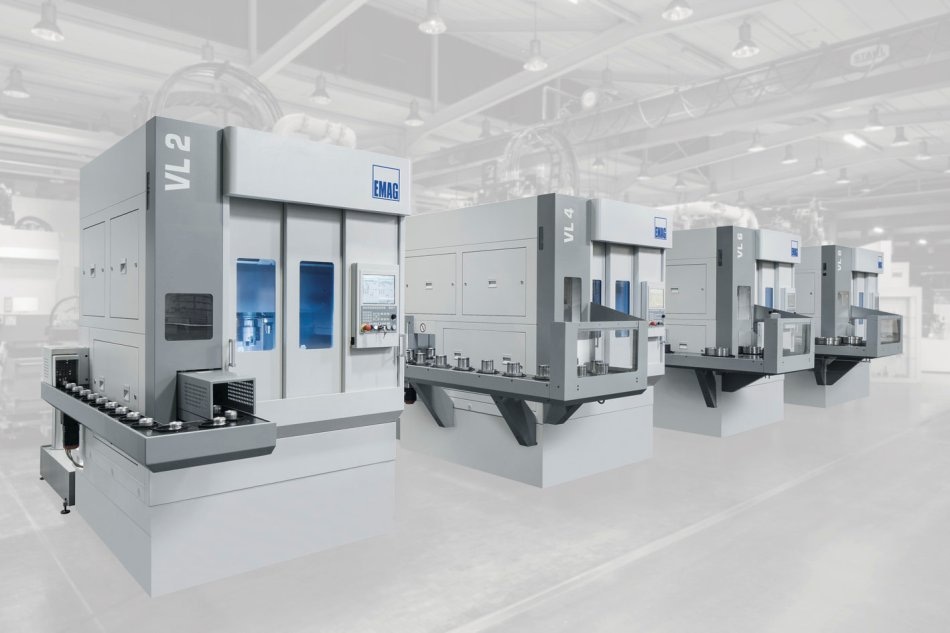

带有模块化设计的垂直车床可有效生产
这VL 4的模块化概念使一切成为可能：可以安装垂直转动机以匹配一系列应用程序。它在设计方面紧凑，但具有稳定性，并具有与拾取主轴的组合自动化解决方案。来自聚合物混凝土矿物的机器底座®保证抗振动的加工，长时间的工具寿命和出色的加工质量。主轴安装在前面化合物载玻片上，并使用可选的Y轴执行X轴和Z轴所需的动态运动。
技术数据
| 查克直径，最大。 |
毫米
在 |
260
10 |
| 工件直径，最大。 |
毫米
在 |
200
8 |
| 工件长度，最大 |
毫米
在 |
200
8 |
| X轴旅行 |
毫米
在 |
740
29 |
| Z轴旅行 |
毫米
在 |
400
15.5 |
| Y轴旅行（可选） |
毫米
在 |
±30
±1 |
| 主纺锤：以40％ / 100％占空比的功率评级 |
KW
生命值 |
25/18
33.5 / 24 |
| 主轴：40％ / 100％占空比的扭矩 |
NM
ft-lb |
280 /202
206.5 / 149 |
| 主轴：速度，最大。 |
1分钟
RPM |
4,500
4,500 |
| 炮塔工具站，数量 |
|
12 |
| 快速回答速率x / y / z |
m/min |
60 / 15/30 |
| 快速驱动的工具 |
1分钟
RPM |
6,000
6,000 |
| 扭矩驱动工具，30％ / 100％ |
NM
ft-lb |
27/15
20/11 |
优点
- 带有拾取主轴和组合输送带的自加载机

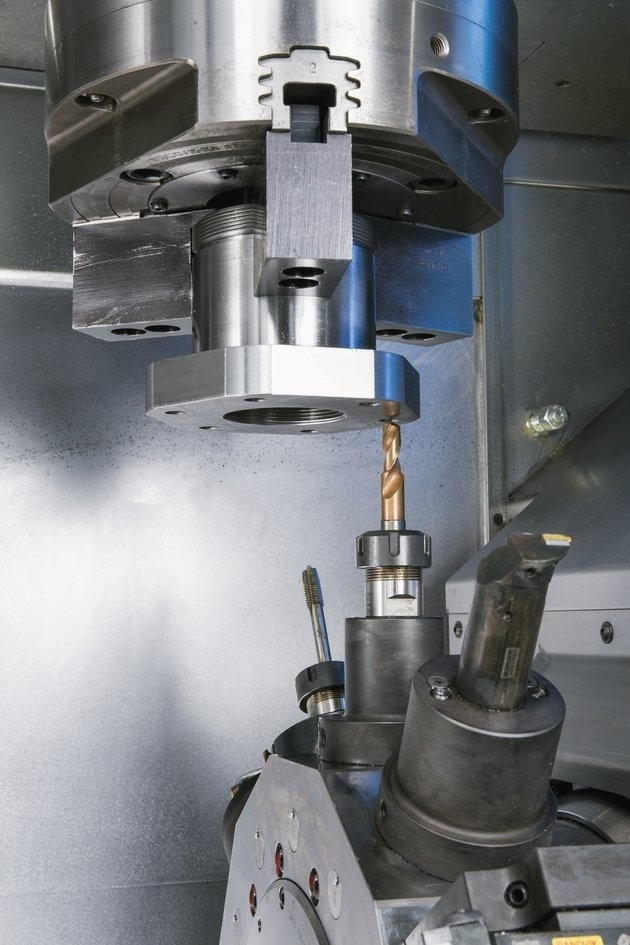

- 具有12个工具位置的工具炮塔（也用于驱动工具）和极短的索引时间
- 矿物质®聚合物混凝土机器基础可确保高稳定性和出色的振动阻尼
- 这些机器可以在炮塔中装有Y轴，以加工复杂的几何形状
- 垂直加工提供理想的向下芯片流量条件
- 所有服务单元均可自由访问，因此易于到达
工件 /技术
工件
转子轴（电动机）
三部门离合器
分销商法兰
法兰
技术
诱导硬化
垂直转弯
