激光焊接机 - ELC 160 hp

ELC 160 hp特别用于离合器主体和控制齿轮的激光焊接。它将几个过程步骤集成到完美的定时系统中。

连接(按拟合),诱导预热(如果材料需要),并通过激光焊接连接组件。

ELC 160 hp:连接和激光焊接控制装备和离合器主体的新灵活性

所有机器组件都安装在主列上。围绕此色谱柱排列的旋转索引表有助于将零件运输到相应的过程站。转盘上的每个处理位置都配备了自己的主轴单元,工件在其上水平循环到其处理位置。位置一个用作加载和卸载站。在这里可以使用机器人和龙架。连接站沿桌子绕过一个周期之后。连接站安装了三个连接邮票,这些邮票已安装在幻灯片上,可以快速重新安装部分家庭。

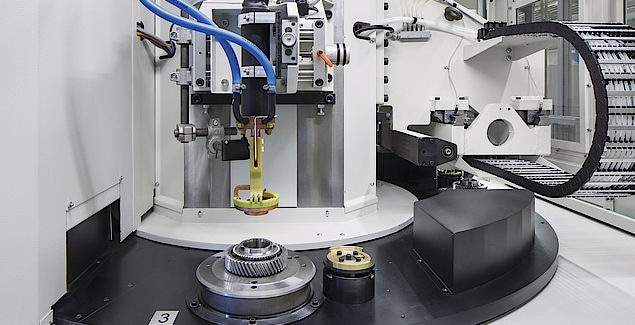

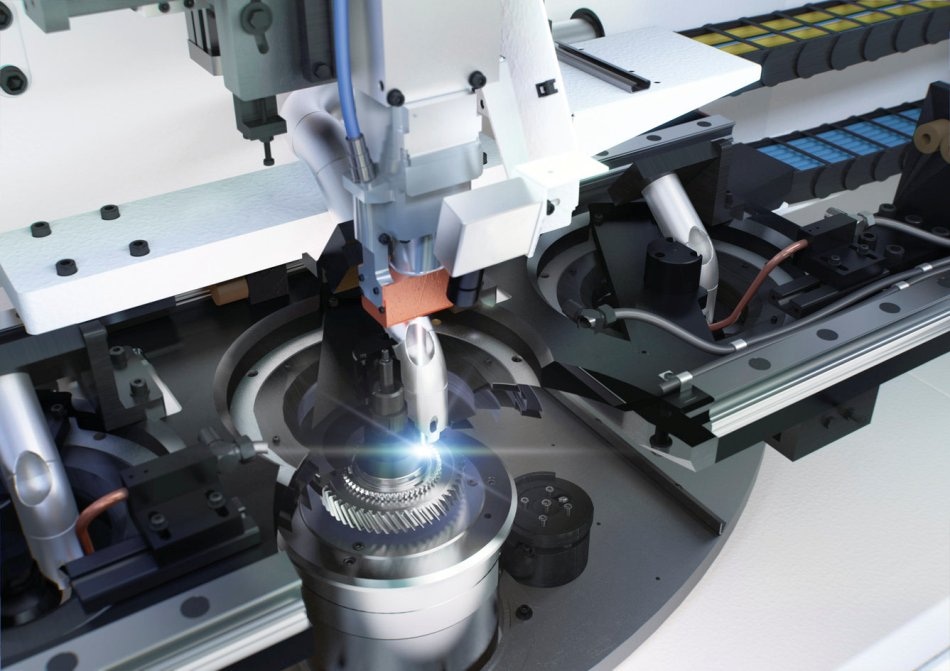

连接过程本身是通过螺旋驱动器快速而精确地执行的。另一季度转弯后,工件到达加工站,以进行感应加热,如果工件材料需要的话。在这里,可以并行安装多个电感器,以便快速适应不同的部分。索引表的一转后,工件已到达机器的中心,激光焊接站。该电台还配备了一个最多三个柜台轴承的滑动单元,以确保此时自动重新启动。焊接头与接缝位置的X轴和用于调节焦点位置的Z轴。上面描述的所有四个过程都并联,只有几秒钟的时间很短。

优点

  • 紧凑的设计:控制柜(气动和电气系统,感应发生器等)直接安装在机器单元附近
  • 齿轮和离合器身体的高性能激光焊接
  • 零件家庭的激光焊接而无需重新流动
  • 激光束的高精度控制
  • 短距离和短周期时间仅几秒钟的旋转索引表
  • 所有加工区域和服务单元随时都很容易访问

工件 /技术

工件

转子轴(电动机)

转子轴(电动机)

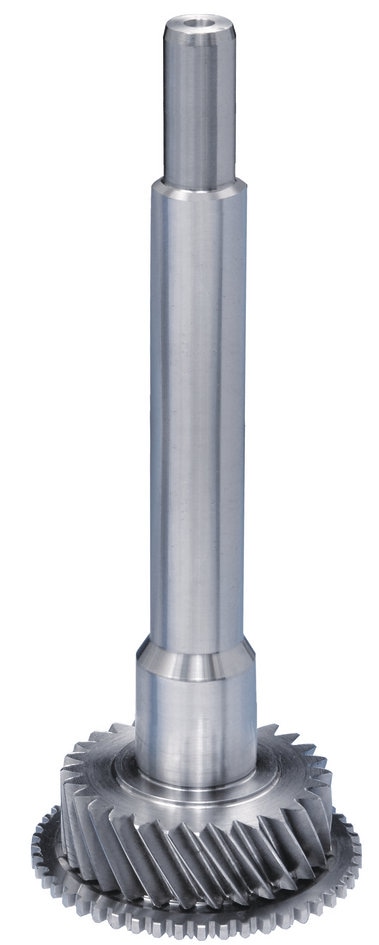

齿轮轴(激光焊接)

齿轮轴(激光焊接)

带有同步轮的齿轮

带有同步轮的齿轮

技术

激光焊接

激光焊接

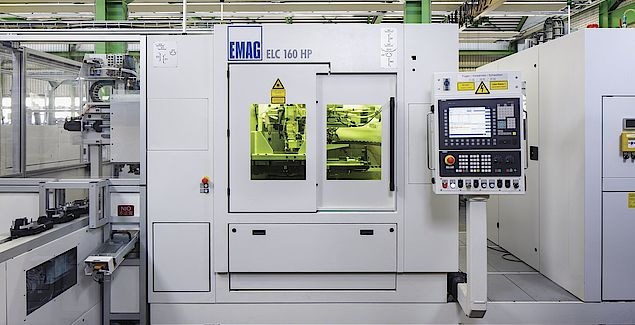

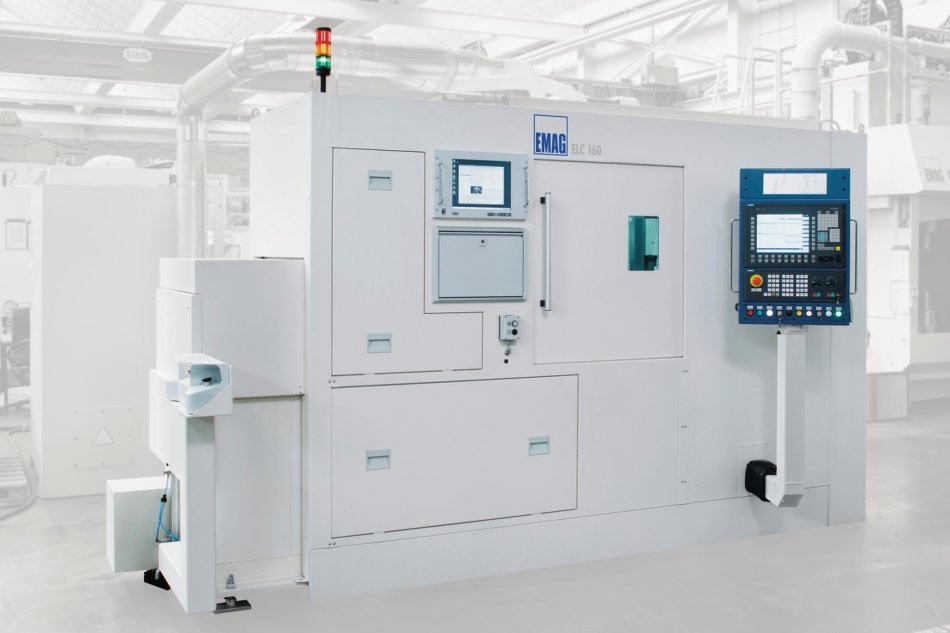

激光焊接机 - ELC 160 hp

图2
图3
图5
图片6(加工区域完全访问)
图8
