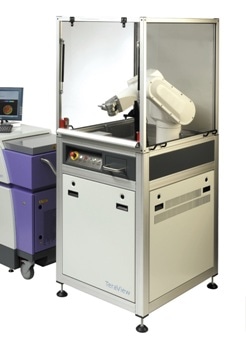

这3D太赫兹成像系统是Terapulse 4000产品范围的补充。已经提高了非破坏性测定成品片涂层和核的性能和完整性，以及其他固体剂型。
以Teraview的基于专有的基于半导体的THz脉冲技术为中心，并且系统的全部专利技术和工艺中的70多个基于专利的技术和工艺，可以完整360°成像总片材涂料和核心。它基于通过使用Teraview客户和合作者进行的平板影像机的十年。
该系统提供THz图像分析，其允许用户建立简单和复杂涂层的均匀性，厚度，密度和覆盖，并识别单一和多层芯中的位错，裂缝和分层等结构特征。
产品特色
- 非破坏性3D体积成像的固体剂型
- 提供涂层，固体剂量核心和界面结构的批判性信息
- 厚度和密度均匀性绘制众多涂层和双层芯的均匀性
- 模块化：Terapulse系列模块的一部分
技术规范
| THz脉冲系统 |
| 太赫兹来源 |
专有激光门控光电半导体发射器 |
| 太赫兹探测器 |
专有的激光门控光导半导体接收器 |
| 光谱范围 |
0.06 thz - 4 thz（10厘米-1- 133厘米-1） |
| 3D THz图像分析 - 空间分辨率 |
| 在地面 |
160μm@ 2.58 thz |
| 3D THz图像分析 - 层厚度分辨率 |
| 近地表 |
30μm. |
| 层厚度精度 |
2μm |
| 渗透深度 |
3毫米（典型），可能更大的渗透，材料依赖 |
| 样本大小 |
5 - 20毫米 |
| 数据点间隔 |
点对点：50 - 500μm，用户可选
连续扫描：200μm标称 |
图像采集率
（取决于表面积） |
5 mm x 10 mm直径直径圆形双筒板平板电脑，中心带
点对点：32分钟（@200μm）
连续扫描：22分钟 |
| 集成电脑 |
| 网络/数据传输 |
外部USB港口 |
| 环境 - 机器人采样系统 |
| 方面 |
1000 mm（w）x 1000 mm（d）x 1950 mm（h） |
| 电源要求 |
90至250 Vac，47至63 Hz单相 |
| 压缩空气供应 |
90 psi（6 bar）供应线，高达175升/分钟 |
| 位置要求 |
在Terapulse 4000的0.5米（20英寸）内 |
| 工作温度 |
18°C（64°F） - 30°C（86°F） |
| 操作湿度 |
20 - 80％（非凝结） |
| 环境的 |
| 方面 |
702 mm（w）x 645 mm（d）x 468 mm（h） |
| 重量 |
70千克 |
| 电源要求 |
90至250 Vac，47至63 Hz单相 |
| 能量消耗 |
300 VA. |
| 工作温度* |
18°C（64°F） - 30°C（86°F） |
| 操作湿度 |
20 - 80％（非凝结） |
*为了在长期测量期间的最佳性能，环境温度变化不得超过1°C（0.8°F），在8小时内，2°C（3.6°F）。
