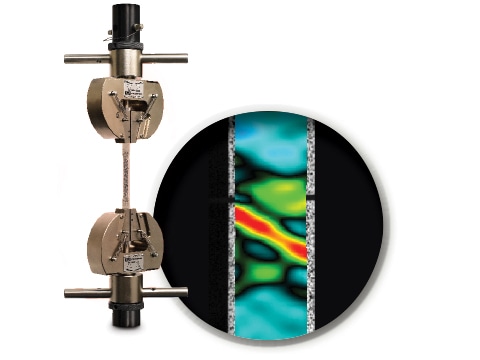

数字图像相关（DIC）是一种光学方法，该方法比较测试的试样表面的图像，得到完整的现场应变和位移图。它开发了可用于在测试样本的全部二维（2D）表面上可视化应变和位移的图像。

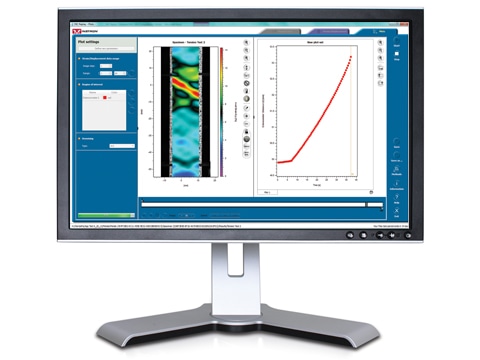

这DIC回放软件是一个独立的2D DIC包。该软件使用Instron保存的图像和校准数据®高级视频扩展计（AVE）并在后处理模式下操作。用户界面利用了Bluehill的相同图形设计和标签样式®。
标准特征
- 虚拟应变仪
- 虚拟突出器
- 用于轴向菌株（EYY），横向菌株（EXX），轴向位移（EY），剪切菌株（EXY），横向排量（EX），最大正常应变和最小正常应变的全场应变和位移图
- 情节生成
- 方法储蓄
- 用户定义的图像收集率高达50 Hz
- 与BlueHill测试数据（位置，负载等）同步
- 三种操作模式（通过AVE的实时应变，后处理DIC或两者）
好处
- 在传统宽松仪是不可行的部分或部件的零件或部件的平坦表面上检查应变和位移
- 查看材料测亚博网站下载试现象，如局部颈缩，不连续屈服等等
- 可视化并检测与肉眼不明显的裂缝
- 可视化平坦弯曲或压缩样品的侧面轮廓，以辨别应变行为
- 通过识别超出标准规格长度的局部应变来检查标准合规性
- 通过将一个标本与下一个标本进行比较来检查样品制备方法
非接触应变测量的数字图像相关（DIC）软件
