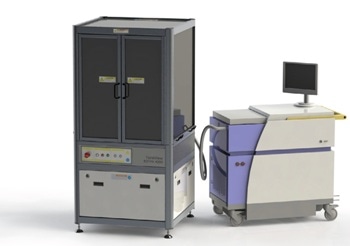

Teraview设计了自动化DUT探测站这大大减少了对手动干预的需求,同时为总吞吐量提供了巨大的改进。
主要特征
- 每个引脚的数据采集时间少于五秒
- 预扫描站以绘制BGA位置和高度
- 将驱动自动探测站和前扫描站的软件
- 用户界面软件管理数据显示和食谱创建
- 手册和自动模式都可以探测
关键零件
- EOTPR探测头
- 接触点映射的前扫描站
- 也可以在手动模式下工作的自动探测站
Teraview EOTPR 4000系统规格
核心单元
。 |
。 |
THZ来源 |
激光门控光导电仪发射器 |
THZ检测器 |
激光门控光导电半导体检测器 |
激光 |
超短脉冲激光器 |
A/D转换器 |
16位 |
TDR脉搏上升时间 |
6 PS(基于处理的数据)定义为从高频探针结束时反射冲动的时间,从其最大值的10%上升到90% |
准确性 |
能够在50Ω的共浮标波导上定位,以±5μm的精度位于高频探针附近 |
范围 |
从50Ω条线上与探针接触的最多270毫米 |
输入阻抗 |
50Ω标称 |
通道输入连接器 |
1毫米 |
探针配置 |
除了在Teraview提供的电台内安装外,该探测器还适用于Cascade Microtech制造的Alessi Rel-4800参数探针站安装(未提供) |
方面 (例如,探测站) |
60(w)x 132(h)x 100(d)cm |
重量 (例如,探测站) |
220公斤(480磅) |
电力要求 (例如,探测站) |
90 VAC至250 VAC, 47至63 Hz单相 |
工作温度 |
18°C(64°F)至30°C(86°F) |
操作湿度 |
多达80%(非调节) |
自动探测站
。 |
。 |
探测站操作模式 |
完整的自动探测模式(请参见下面的规格)或手动探测模式 |
探针尖端螺距 |
50μm至1毫米 |
探针尖端校准 |
快速探测校准以确定: •信号和地面尖端的位置 •探测尖端音高 |
测试尺寸的设备 |
5 mm x 5 mm至40毫米x 40毫米 |
设备安装 |
正在测试的设备安装在带有可重复使用的凝胶包装的探针站,并带有A1 potiton指示器 |
测试联系人类型 |
与BGA和LGA兼容 |
最小焊球直径 |
50μm(手动),200μm(自动) |
最小LGA垫尺寸 |
100μmx100μm |
测试预扫描时间的设备 |
不到60秒 (单16毫米条纹) |
每针的测量时间 |
不到5秒 (无共平均) |
软件 |
一个完整的软件套件,可通过自动探测站启用数据收集和分析 |
数据文件格式 |
数据文件将包含以下信息: •设备名称/类型(指定用户) •测量的销钉位置 •测量日期 •任务信息/评论(指定用户) |
显微镜 |
带有CCD摄像头提供的显微镜 |
尺寸(估计) |
100(w)x 194(h)x 76(d)cm |
重量(估计) |
200公斤 |
环境 |
根据基本单位 |
