Polyscan是一种轻量级扫描仪,旨在产生高分辨率的太赫兹图像和对象映射。
多晶硅通过扫描单个光纤馈线Terahtz传感器来生产图像,允许在焦点位置进行修改,以提高图像对比度和分辨率。该单元是便携式的和轻量级(<20千克),并且可以定位用于各种各样的变化成像应用,该应用具有垂直或水平安装的能力以用于最高的灵活性。

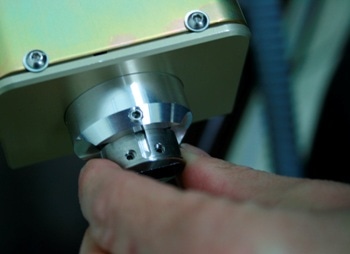

多硅烷与Terapulse 4000系统和光纤发射器/探测器传感器对一起使用,并且可以扫描高达300mm×300mm的面积。传感器头直接安装在多晶硅单元上,允许总控制扫描速度,扫描区域和Z位置,具有选择不同的焦距镜头,以改善图像采集期间的景深和分辨率。
本机的设计和结构特异性地解决了维持各种运营条件下稳定性的主题,并在Teraview在现场实施太赫兹成像模块的广泛体验。
产品特色
- 轻量级便携式单元
- 扫描面积高达300 mm x 300 mm
- 不同的镜头选项允许分辨率和图像优化
- 每平方米2秒扫描速率和1毫米台尺寸
- 适应性安装选项
技术规范
。 |
。 |
龙门建筑 |
钢/铝滚筒螺钉 |
脚印 |
X:560 mm Y:580 mm z:260 mm |
重量 |
大约20 kg:可以通过用户轻松提升和操纵 |
扫描区域 |
300 mm x 300 mm |
扫描速率 |
每厘米16秒2在30 Hz和1毫米的步长 |
手术 |
水平或垂直以满足的灵活性 |
方面 |
560 mm(w)580 mm(l)260 mm(h) |
其它功能 |
不同的焦点镜头选项(可选7 mm 18 mm) 平整脚使扫描平面对准 光学头部粗略聚焦扫描表面 |
