产品特点4-20 mA输出,2“1502拟合,危险地点批准。

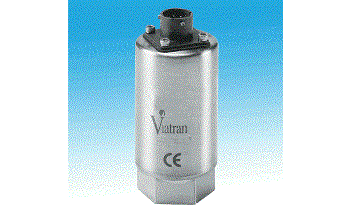

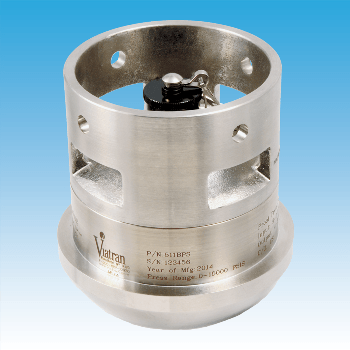

这511.是ViaTran.最先进的锤子联盟压力变送器包括行业专用特征,这些功能是直接响应来自现场的请求而创建的。包括在这些特征中的是电压供电的分流CAL,校准和使用HART跟踪压力尖峰的可能性®Communicator或Devcom2000-Lite软件和包装在专利*外壳中,能够承受极端振动和滥用影响,仍然继续执行规范。
特征
- 符合rohs
- 高压应用
- 分卧位
- ip - 68级
- 1502锤式接头压力接头
- 分流校准
- 轻松访问连接器外壳 - 77%面积大
- 扩展补偿温度范围
- 连接器引脚的增强密封方法
- 外部调整,识别和峰值压力捕获
- 专利*设计能够承受极端的振动和滥用的冲击
- 采用专利的角度连接器底座、排水孔和密封方法,防止流体进入
*欧盟专利号002334250-001
*中国专利ZL 201330 527540.1
*美国专利D711266,US 9,607,596 B2
表现
。 |
。 |
全尺寸压力范围 |
0-5 k,0-6 k,0-10 k,0-15 k,0-20 ksis |
组合精度(BFSL) |
(非线性,滞后和重复性) ≤±0.25%FSO |
全尺寸输出(FSO) |
16.00 mA±1%FSO @ 70°F |
零平衡。 |
4 ma±1%FSO @ 70°F |
补偿温度范围 |
-40°F to 140°F(4°C to 60°C) |
工作温度范围 |
-40°F至185°F(-40°C至85°C) |
储存温度范围 |
-67°F至302°F(-55°C至150°C) |
长期稳定性(%FSO) |
每6个月≤±0.25% FSO |
对零的热效应 |
每100°F均匀≤±1%FSO |
跨度的热效应 |
每100°F均匀≤±1%FSO |
电
。 |
。 |
输出信号 |
4-20 mA @ 70°F |
电源电压 |
9-28 VDC. |
电源调节 |
每伏<±0.01%FSO |
负载阻抗 |
900欧姆@ 28 VDC将线性降低至0欧姆@ 9 VDC |
电路保护 |
反极性保护 |
RFI和EMI |
<1%FSO输出变化,3 V RMS从150 kHz到80 Mgz
(在1 kHz调制80%)应用于电源和信号线
[IEC 61000-4-6射频共模抗扰性],
当暴露于从80 MHz到1 GHz AM调制1 kHz和3 V/m的10 V/m辐射电磁场时,1%的输出变化
1.4 GHz到2.7 GHz。[IEC 61000-4-3辐射电磁场抗扰度] |
峰值电压保护 |
耐用1000伏峰值/ 61000-4-5 |
绝缘电阻 |
<5 ns. |
响应时间 |
<1毫秒达到90%的FSO |
范围校准信号 |
通过令人兴奋的引脚E&F,100%FSO±10% |
校准电源电压 |
-28 8.5直流 |
校准信号精度 |
校准证书的读数在实际CAL信号输出的±0.2%范围内 |
桥电阻 |
10k欧姆,公称 |
标准电气连接 |
带6个引脚,密封,箱式安装,壳体尺寸10,MIL-C-26482 Bendix型连接器 |
销出局 |
引脚A +电源/信号 PIN B - 功率/信号 PIN C无连接 PIN D无连接 引脚e +校准 PIN F - 校准 |
机械的
。 |
。 |
标准的压力端口 |
男性锤子联盟2英寸#1502 |
压力腔体积 |
标准:0.45立方英寸 选项“TP”:0.22立方英寸 |
安装零效应 |
0.3% FSO w/200英尺-磅扭矩在接头#1502 |
震动敏感性 |
1000g,0.5 ms半正弦波脉冲不得导致校准变化 |
证明压力 |
1.67x范围或22,500 psi max |
爆破压力 |
3倍满刻度压力范围,由联盟限制#1502:22.5 k psi |
亚博网站下载材料的建筑
。 |
。 |
湿润的材料亚博网站下载 |
NACE兼容Inconel 718(MR0175 / ISO 15156-3:2009(E)) |
外壳材料 |
304不锈钢 |
鉴别 |
激光标记在单位的身体上 |
外壳评级 |
IP68 *,NEMA 6P * |
重量 |
5.6磅。义务 |
*待批准
选项
。 |
。 |
DC. |
补偿温度-40°F至140°F |
DG. |
改善温度补偿 |
DH. |
特殊范围 |
DN. |
提高准确性 |
ea |
特殊校准运行 |
EH. |
补偿温度范围40°F至180°F |
LW |
用于绑带的窄适配器 |
NA |
手提把手连接 |
NH |
客户特定的识别 |
NP |
保护环笼子 |
NQ |
防护缘十字架 |
QJ. |
17-4 PH润湿材料,按照NACE MR0175-2000热处理 |
z() |
特殊连接器 |
