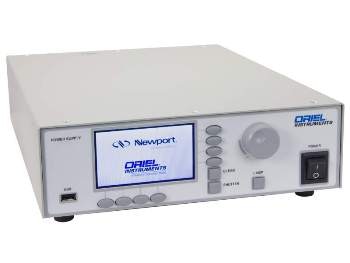

的OPS-A®模型的电力供应通过凸肚的仪器®设计以满足特定的要求正确操作凸肚的直流电弧灯。这些电源有可能在恒流、恒功率和强度模式而生成所需的高稳定光输出通常辐射测量,当采用合适的凸肚灯,插座适配器和灯住房。所有操作电源是CE和通过无铅认证。
- 高稳定度为50 - 1000 W电源直流电弧灯
- 大液晶显示器容易设置和监控
- 能够操作灯功率,电流和强度控制模式
- 集成温度控制器对TE冷却LIK-LMP光强度控制器设备
- RS232和USB接口远程灯放在后面板操作和监控
- 快门控制、光强度和计时器功能集成
特性
大液晶显示器的用户界面
一个电源开关和手动控制的特点运维模式的电力供应前面板可以访问。四个水平按钮可用,每个激活水平菜单,允许配置灯操作模式中,显示模式下,快门,设置一个等价的帮助下垂直菜单也被激活。这些函数很容易显示和导航面板上的液晶显示器的电源。
恒流、力量和强度控制模式
运维系列电源让灯在当前操作,力量和强度控制模式。有一个非常微小的区别在短期内输出稳定当操作一个弧灯恒功率模式或恒流。然而,变化表现为灯。即使有一个稳定的电源,灯内存款信封可见灯电极降解,改变灯的电特性。阳极和阴极之间的距离的弧光灯的增加,提高灯的工作电压。在功率模式下,灯在恒功率设置工作。当前是降低或提高为了保持在同一水平上的电压不能被改变。
随着灯老化,减少辐射输出。然而,灯寿命延长。灯泡图标操作电源的LCD屏幕照亮点火后,显示灯。在操作过程中,实时电力用户提供灯也可见到。在点燃灯之前,用户可以运行功率最大化的灯和他们渴望的运行功率操作灯。这可以避免意外损坏的灯带来的供应过度的权力。灯是在电流恒流设置模式。不能改变电压,权力是为了降低或提高目前维持在同一水平。
灯的年龄,力量增加。这将导致更高的光输出,在一定程度上可以帮助弥补暗灯信封。然而,灯寿命减少因为增加的力量。强度模式需要使用LIK-LMP光强度控制器组件(详情如下),也由凸肚开发工具。当操作在灯强度模式时,用户可以改变流量设置参数,直到灯的首选输出强度。当所需的流量设置已经建立,用户可以改变通量校正因子(Cal)通量设置改变显示灯强度在液晶屏幕上。
改变不改变通量校正因子功率/电流提供给灯或其输出强度。只有灯强度显示在液晶屏幕改变。光电探测器校准NIST或其他公认的标准通常是用于建立一套通量。然后,LIK-LMP交换在校准检波器的位置,和通量校正因子是LIK-LMP改变输出校准检波器的响应操作期间的灯。这节省了用户的不便和成本返回一个光电传感器为re-calibration计量实验室,否则需要校准传感器已经在灯操作。
额外的光稳定性LIK-LMP光强度控制器工具包(单独出售)
即使凸肚的电力供应是极大地监管,有无法控制的因素之外,的确可能影响光输出的电源。其中一些是环境温度的波动,灯老化和电极的侵蚀。应用高稳定光输出是特别重要的,LIK-LMP光强度控制器装备建议补偿等因素。在结合行动系列电源为了保持长期、稳定的输出。
TE的LIK-LMP利用冷却硅探测器的光传感头。这个检测器监测光弧灯的输出源一起使用时OPS-A系列弧灯电源。不断反馈的光输出允许行动系列电源确定电流/电压应提供光源,以使其作为光源的输出强度不变。
硅探测器的温度监控和当前提供的TE冷却器也通过使用提供的电缆LIK-LMP控制接口的行动电源系列。这使稳定硅探测器的温度,开发一致的探测器反馈独立于环境温度的差异。OPS-A系列弧灯电源有可能控制硅探测器的温度在一系列0-25°C。
综合快门控制和定时器功能
快门控制特性的运维模式电源可用于电流、功率和强度控制模式。有可能行动电源控制任何快门响应通过打开或关闭当收到一个TTL信号。这包括凸肚的71445型低成本TTL快门和百叶窗设计到凸肚太阳能模拟器。BNC连接器是放在后面板的电源以电子快门这些TTL信号输出。可以手动打开或关闭快门按下快门按钮前面板的电源。
rs - 232或USB控制快门的也是可能的。利用行动电源的快门控制特性使定时曝光控制模式。快门打开或曝光时间和重复的循环次数由用户设置。随意曝光时间可以暂停,然后重新开始或重置为0的易于使用的曝光在前面板按钮可用。行动电源可编程提供指定剂量的光样本当凸肚LIK-LMP光强度控制器装备使用快门计时器功能。
剂量计算的总光通量乘以时间快门是开着的。剂量特性非常相似的内部快门计时器功能,而是强调快门打开时间,用户状态所需的剂量。快门是敞开,无论花费多少时间到达这一剂量,然后关闭。用户可以设置关闭时间和重复序列的周期数。正如内部快门计时器功能,用户可以继续,暂停或中止曝光时必要的。
配置设置
运维模式电源存储四个设置。这些设置包括灯操作模式适用的参数限制(电流、功率、流量等)和时间偏好剂量和快门控制。这允许用户轻松地记得早些时候为了发展一个可重复的测试参数设置。
安全联锁装置防止意外接触
纽波特的凸肚电源可用安全联锁装置必须满足功能,电源供电灯前,将禁用电源如果在操作。意外打开的大门或过热的房地产会自动关闭电源。
电源更换指南
不同于前代遗留限制在兼容的电源灯额定功率和灯类型(Xe Hg, HgXe)OPS-A电力供应有潜力的操作所有凸肚直流电弧灯,只有灯力量必须被考虑。
运行灯光稳定性高
在选择组件组装一个完整的照明系统,OPS-A系列电源被认为是一个重要的组件的操作直流电弧灯以及最小光脉动。OPS-A150设有凸肚的rms光脉动直流电弧灯与< 0.1%。OPS-A500和OPS-A1000模型操作凸肚的rms光脉动直流电弧灯与< 1%。凸肚仪器提供所需的所有必要的组件组装如此高稳定直流电弧灯系统。
