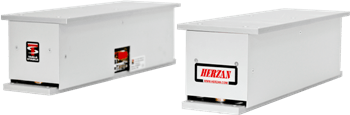

当AVI系列是一个模块化,低调,有源隔振系统,实现了所有六个自由度的子赫兹振动隔离性能。AVI系列有三种常规尺寸(AVI-200,AVI-400和AVI-600)提供,可以为各种尺寸和形状(0 - 9,000千克)的仪器。
AVI系列内的隔离技术包括控制电子设备,压电传感器和致动器,其动态地响应环境内的振动,并向隔离器的顶板提供衰减信号。
无缝安装过程和缺乏持续维护AVI系列允许用户在安装成本上节省资金,同时还节省了专注于他们的研究而不是其振动隔离系统的时间。
产品亮点
- 行业领先的低频隔离:从1到200 Hz的主动隔离(0.5 - 200 Hz,LFS系统);超出200 Hz的被动隔离
- 隔离所有振动:在所有六种平移和旋转振动模式中隔离振动
- 活跃>被动:没有低频共振意味着0 - 5 Hz之间的性能比无源系统在0 - 5 Hz之间
- 最大稳定性和刚度:比无源系统更硬,赋予卓越的方向和位置稳定性
- 可扩展到任何仪器大小:模块样式允许系统调整到特定的负载和大小,使其适用于各种应用
- 无缝安装和使用:低调设计允许安装AVI系列,而无需提升设备。app亚博体育
选择指南
建立适用AVI系列用户仪器的型号,将仪器的重量和尺寸与下面的最大支持区域和负载容量数字进行比较。
模型 |
最大支持的区域 |
负载能力 |
AVI-200s. |
24 x 24英寸/ 610 x 610 mm |
仪器高达700磅/ 318公斤 |
AVI-200m. |
30 x 36英寸/ 762 x 914 mm |
仪器高达1,000磅/ 455公斤 |
AVI-200xl. |
36 x 36英寸/ 914 x 914 mm |
仪器高达1,000磅/ 455公斤 |
AVI-400S. |
24 x 30英寸/ 610 x 762 mm |
仪器高达1,400磅/ 636公斤 |
AVI-400M. |
36 x 40英寸/ 914 x 1,016 mm |
仪器高达2,000 LBS / 909公斤 |
avi-400xl. |
40 x 40英寸/ 1,016 x 1,016 mm |
仪器高达2,000 LBS / 909公斤 |
AVI-600S. |
24 x 36英寸/ 610 x 914 mm |
仪器高达2,100 LBS / 955公斤 |
AVI-600M. |
36 x 48英寸/ 914 x 1,219 mm |
仪器高达3,000磅/ 1,364公斤 |
avi-600xl. |
40 x 48英寸/ 1,016 x 1,219 mm |
仪器高达3,000磅/ 1,364公斤 |
示例:原子力显微镜(AFM)
- 重量:220磅/ 100千克
- 尺寸:24 x 24英寸/ 610 x 610 mm
- 相关AVI系列型号:AVI-200s.
请注意:在总平台(大于两个)中使用额外的隔离器时,可以增加最大支持区域和负载容量。上面显示的值用于使用数量的AVI-200平台,使用数量2 AVI-200隔离器。
流行应用
AVI-200. |
AVI-400. |
AVI-600. |
扫描隧道显微镜(STM) |
扫描隧道显微镜(STM) |
扫描隧道显微镜(STM) |
原子力显微镜(AFM) |
扫描电子显微镜(SEM) |
扫描电子显微镜(SEM) |
摩擦学仪器 |
透射电子显微镜(TEM) |
透射电子显微镜(TEM) |
旋转系统系统 |
超高真空扫描探针显微镜(UHV-SPM) |
超高真空扫描探针显微镜(UHV-SPM) |
干涉门 |
超高真空扫描隧道显微镜(UHV-STM) |
超高真空扫描隧道显微镜(UHV-STM) |
filecilomers. |
光刻工具 |
光刻工具 |
激光频率稳定仪表 |
光谱仪器 |
光谱仪器 |
表面计量工具 |
高精度计量工具 |
高精度计量工具 |
和更多!
表现
下面所示的传播性图是保守估计所有振动隔离性能的估计AVI系列系统,与所有旋转和翻译模式有关(所有六度自由度)。
性能细节:
- 从200 Hz和超越的被动振动隔离
- 从1 - 200 Hz(与LFS系统配对时0.5 - 200 Hz的主动振动隔离)
- 99%的振动隔离在10 Hz及以后
- 50%的5.5 Hz振动隔离
- 使用LFS系统升级可以提高低频性能
技术规格
技术规格 |
隔离范围: |
活跃:1 - 200 Hz;被动:> 200 Hz |
传输性: |
请参阅传输曲线。根据载荷,高于10 Hz传输性<0.017迅速减少超过100Hz。 |
惩教力: |
最大12n水平,24 n垂直 |
静态合规(每个模块): |
|
AVI-200: |
垂直:约3.5μm/ n 水平:约7μm/ n |
AVI-400: |
垂直:约1.75μm/ n 水平:约3.5μm/ n |
AVI-600: |
垂直:约1μm/ n 水平:约2μm/ n |
系统噪声: |
小于50 ng /√hz |
功耗: |
9 W(AVI-200),18 W(AVI-400),27 W(AVI-600) |
输入电压: |
90 - 125 Vac / 200 - 250 Vac,50 - 60 Hz |
安全课程: |
1 |
性能监测: |
用于在示波器上显示的多路复用信号显示有和无孤立的传感器信息 |
