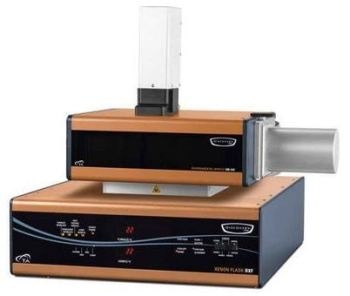

的发现氙气闪光dxf500平台采用了专利的高速氙气脉冲传输™光源(HSXD)和变形多面光管™。同时,这些光学元件为样品提供了无与伦比的功率和均匀强度的光脉冲,同时防止样品夹过闪。TA仪器高能氙气设计能够在从环境到500°C的温度范围内测试直径为25.4 mm的样品。大样本的使用减少了与不均匀性有关的误差,并允许对分散较差的复合材料进行有代表性的测量。DXF平台是为研发项目和生产控制而设计的。
关键特性
- 专利高速氙气脉冲传输系统提供了50%以上的能源比竞争设计的最宽范围的样品精度的最高程度,无论厚度或热导率
- 获得专利的光管™用于最有效的光线收集和准直,并均匀地将辐射传递到样品
- 实时脉冲映射优越的热扩散率薄和高导电材料亚博网站下载
- 广泛的样品托盘容纳多种样品尺寸(高达25.4毫米直径),形状,和特殊的夹具(液体,粉末,层压板,薄膜等)最大的样品测试灵活性
- 自动进样器,专利的四位置氧化铝样品托盘,最大限度地提高生产率
- 先进的电阻加热炉设计提供了一流的温度稳定性和均匀性的样品从RT到500°C,并使测量在空气,惰性气体,或真空
- 高灵敏度红外探测器,最佳信噪比,在整个温度范围内提供最高的精度
- 设计满足行业标准测试方法,包括ASTM E1461, ASTM C714, ASTM E2585, ISO 13826, ISO 2207 part4, ISO 18755, BS ENV 1159-2, DIN 30905,和DIN EM821
规范
激光源 |
类型 |
台式 |
脉冲能量(变量) |
变量达到25焦耳 |
脉冲宽度 |
400µs到600µs |
专利转让光学 |
光管导束器 |
炉 |
温度范围 |
RT到500°C |
大气 |
空气、惰性、Max。真空(50毫托) |
检测 |
热扩散率范围 |
0.01至1000毫米2/秒 |
热导率范围 |
0.1至2000 W/(m*K) |
数据采集 |
16位 |
精度 |
热扩散率 |
±2.3% |
热导率 |
±4% |
可重复性 |
热扩散率 |
±2.0% |
热导率 |
±3.5% |
样本 |
轮 |
8、10、12.7和25.4毫米直径 |
广场 |
8、10和12.7毫米长度 |
最大厚度 |
10毫米 |
Autosampler |
类型 |
四位托盘,惰性, Max。真空50毫托 |
