的MAX100-BTU.来自Extrel的设计用于快速，高精度的热值和气体成分的最佳燃烧控制和环境合规的测量。不同成分的气体流，如焦炉废气或炼油厂火炬排气，使有效的燃烧控制成为一个挑战。快速、准确的气体分析对于作业者通过加入适量的补充气体或蒸汽来保持重要的设定点至关重要。
- 种气体组分
- 实时加热价值分析
- EPA耀斑合规
- 燃烧控制优化
max100-btuTM使用先进的四极质谱仪技术提供燃料气体和喷口流组成的碳氢化合物，H2,有限公司2o，CO.2， H2S和其他气体。它具有对分析样品的总组成并在几秒钟内报告加热值的速度。
质谱仪利用电离器将样品分子分解成带电的碎片离子。当它们穿过由四极质量滤波器产生的电场时，根据它们的质量-电荷比将它们分开。这些离子在探测器上记录电流，产生一组称为质谱的峰。每一种化合物都有独特的光谱，使得质谱法成为一种非常有选择性、灵活的方法。

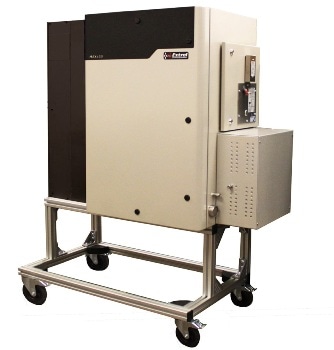

MAX100-BTU是一个24-7在线气体分析仪的燃烧控制和环境合规。
热值分析仪应用
- 垃圾填埋场排出气
- 燃料气体分析
- 热电联产
- 燃气轮机效率
- 气体混合/夺回
- 玻璃植物气体混合
- 燃烧控制优化
- 炼油厂耀斑RSR合规性
- 焦炉和高炉废气
- 天然气加工与配送
对于快速加热值分析和实时燃烧控制，MAX100-BTU提供了一个显着的推动列表：
- H2， C1-C6+碳氢化合物，N2，O.2， H2O H2S，CO，CO2和其他气体
- 热量值以秒为单位报告
- 极端抵抗H来自H的腐蚀2年代
- 低维护，实用和校准要求
- 多端口样本选择器多达46个样本流
- 附加参数:Wobbe指数，比重，CARI，密度等。
当受管制的材料被送到炼油厂火炬时，净热值(NHV)变化很快。在被测量的14种碳氢化合物中，NHV的5个主要贡献者与氢一起被展示出来。MAX100-BTU分析为炼油厂提供了至关重要的NHV，以及操作使用的特定组分浓度，或有效的根本原因分析。
| 成分 |
浓度(%) |
精度（％绝对） |
| 氢 |
5.07 |
0.01 |
| 甲烷 |
5.05 |
0.006 |
| 乙烯 |
17.03 |
0.026 |
| 氮 |
56.35 |
0.033 |
| 乙烷 |
9.99. |
0.017 |
| 丙烯 |
2.99 |
0.008 |
| 丙烷 |
3.00 |
0.012 |
| 丁烷 |
0.51 |
0.021 |
| 净热值 |
665.51 BTU / SCF |
0.53 BTU / SCF |
一种特定的MAX100-BTU气体混合物分析包含碳氢化合物和氢模拟炼厂排气。浓度数据的高精度通过计算传递，产生高度重复的净热值(NHV)。最新的RSR更新允许使用1212 BTU/scf测量氢气的NHV贡献。这使得氢的形态是准确NHV报告的一个重要组成部分。
性能规格
- 可检测的化合物：H2， C1-C6+碳氢化合物，O2，CO，CO2，n2， H2年代,H2o和其他气体
- 样品流量：16,31,46
- 检测范围：100％-100 ppm *
- 双丝石
- 分析速度：每个组件〜1秒
- 质量范围：1-100 AMU
- 组件数量：无限制
- 分析程序数量：无限制
- 用户可配置数据标签的数量:不限
- 精度:< 0.75% RSD**
- 粗泵:6-12个月†
- 分析仪维护：1 - 3年†
- 手动或全自动校准和验证
*矩阵依赖。
**根据分析1％氩气，扫描速度1秒的每分析。
组合应用程序相关的。
低维护，易于使用
的Questor5TM控制软件，运行MAX100-BTU测量所有燃料或火炬气体流在一个完全定制的序列，为特定的现场，自动燃烧控制。智能的web界面允许用户检查审查数据，仪器状态，或运行验证序列从工厂网络的任何地方，同时维护政府和行业安全法规的登录和电子记录保存(21 CFR 11)。
MAX100-BTU系统规范
电源选项：
- 110 VAC, 50/ 60hz，两个15安培电路
- 230 Vac，50/60 Hz，一台20安培电路
能源消耗:
- 标称2740瓦特
- 热载：2700瓦（9215 BTU / H）
重量:
- 标准外壳:450磅(205公斤)
- 可选购物车：40磅（18公斤）
环境要求:
- 温度： - 4°F至120°F（ - 20°C至49°C）
- 使用A / C，冷启动≥54°F（12°C）
- 地区分类选择:
额外的工具:
数据系统与通信:
- 登录安全级别:管理员、用户、查看者
- 外部通信：
- 以太网，Modbus串行，数字I/O，模拟I/O, OPC
卓越的全球服务和支持
50多年来，推动已致力于为世界各地安装的众多仪器提供最高质量的支持服务。工厂培训和认证人员为推动燃烧控制应用的所有阶段推动客户提供行业领先的支持。
