某些分离过程需要从样品中提取各种样品,并在不同角度位置进行相应数量的切割。这意味着重新夹紧样品以及可能使用额外夹紧工具的额外费用。

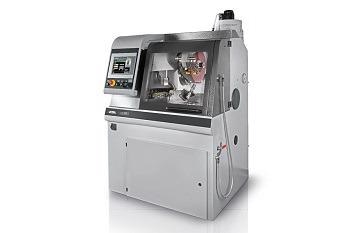

新的QCUT430机器人配有5个轴(X、Y、Z、D、E轴)。这使得样品几乎可以在切割轮的任何位置进行定位和切割。
该设备具有BRILLANT 275通用湿式切割机的所有功能,并以其先进的理念满足对空间和切割操作的高要求。自动水平工作台(X轴)和切割轮(Y轴)的移动速度可以达到80毫米/秒,通过快速运行的极为动态的轴驱动。
用于自动程序的紧凑程序序列易于通过触摸屏控制进行编译。在垂直切割过程中平行设置车轮防护板可增加切割能力。在车轮移动期间,带有安全锁的大型滑动和侧门提供了进入带有横向和纵向T形槽的大型工作台的最佳通道。自动中央润滑和再循环冷却装置集成在机器坚固的粉末涂层铝机身中。
多位置加工(MPP)允许在一个序列中的不同位置进行切割。设定和接近切割位置容易与教学功能。
无需重新夹紧试样的精确定位切割消除了描述取样过程的复杂说明,减少了夹紧工具的数量,并将切割误差降至最低。完全自动化使整个过程高效高效。
产品优势
- 全自动化
- 自动在不同位置切割,无需重新夹紧
- 切削误差最小化
- 切割的精确定位
- 取样时无需昂贵的说明
- 节省时间
- 减少夹紧工具
特征
. |
. |
切割轮 |
高达508毫米/20“ |
最大切削能力 |
Ø190毫米 |
轮缘尺寸 |
Ø32/40毫米 |
X轴自动 |
420毫米 |
Y轴自动 |
280毫米 |
Z轴自动控制 |
200毫米 |
D轴 |
+/- 90° |
E轴 |
+/- 100° |
精密Z轴 |
0.1毫米 |
表WxD |
550 x 500毫米,不锈钢 |
T形槽 |
12毫米 |
速度 |
变量1000-2800/1000-2400 rpm |
连接功率 |
30千伏安 |
驱动电源(主驱动) |
15千瓦,S1运行 |
宽x高x深 |
1300 x 1820 x 1250毫米 |
重量 |
约1000千克(取决于设备)app亚博体育 |
