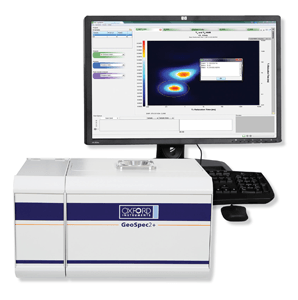

自20世纪90年代初以来,Oxford Instruments一直提供用于岩心分析的台式核磁共振仪器(GeoSpec 12mhz核磁共振分析仪),当时该仪器被引入用于支持井下核磁共振测井工具的开发和使用。

当前的GeoSpecrange函数的核磁共振频率为2mhz,以模拟井下工具,同时也减少了通常在砂岩中发现的顺磁材料造成的测量误差。

12 MHz GeoSpec岩芯分析仪提供了更好的信噪比(SNR),允许快速高分辨率测量。

12 MHz GeoSpec岩芯分析仪提供了更好的信噪比(SNR),允许快速高分辨率测量。

然而,最近页岩油气勘探又有了新的发展。由于岩石类型的结构差异,这导致了对核磁共振用于岩心分析的重新评价。砂岩通常有15-25%的孔隙度,孔隙大小为数十至数百微米,而页岩很可能有2-15%的孔隙度,孔隙大小仅为砂岩的百分之一。

从核磁共振的角度来看,这意味着获取核磁共振信号的流体减少了很多,需要达到更短的回波时间,才能从较小的孔隙中检测到更短的T2信号。

牛津仪器首先解决了这个问题,将Q-Sense技术应用到GeoSpec范围,从而缩短了回波时间,提高了信噪比。现在,牛津仪器公司推出了一种新型号,通过提供更高的工作频率,进一步提高了对低孔隙率材料的灵敏度。亚博网站下载

GeoSpec12的工作频率为12mhz,与2mhz的仪器相比,其灵敏度提高了约10倍,测量速度提高了100倍,但其灵敏度并不高,不会造成明显的磁化率问题,特别是对于页岩样品。

GeoSpec12可以安装单轴或三轴脉冲场梯度,以实现基于扩散的测量和简单成像。绿色成像技术LithoMetrix软件作为标准软件提供,可选择升级到GIT系统版本,用于更高级的应用程序。

GIT Systems 3D成像软件包含一套完整的3D查看和分析工具。

GIT Systems 3D成像软件包含一套完整的3D查看和分析工具。

基本规范
最大样本直径 53毫米
操作字段(频率) 0.28 T (12 MHz质子共振)
梯度强度 >在三轴上20高斯/厘米
