的ICS集成机电冷却系统为HPGe辐射探测器ORTEC利用最新一代的低温技术来提供LN2自由操作，不损失探测器性能。
ICS被认为是更有效和可靠的比脉管设计，因为它使用了一个Sunpower工业证明斯特林冷却器。提高效率意味着通过更低的能耗和比例更少的热量产生来加强冷却。ICS的运行可靠性与超过200000小时的MTTF (Mean-Time-To-Failure)相比是无与伦比的。

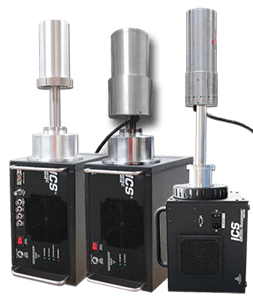

ICS有两个版本，以支持各种各样的辐射探测器模型。
ICS和ICS- e型号采用独特的硬化低温恒温器，具有更高的可靠性、完整性和运行性能。这一特点允许在失去电源后立即恢复，防止需要完全热循环的探测器，当有一个部分预热。
由ICS-P4 (PopTop®型号)提供完全兼容ORTEC PopTop辐射探测器胶囊，它也可以用于现场升级或新的辐射探测器。
所有ICS版本都是免维护的，高度可靠的，机械冷却的低温恒温器，为HPGe辐射探测器提供卓越的性能。
所有集成电路模型采用主动振动消除(AVC™)技术，几乎消除振动和听觉噪音水平。这提供了与LN相当的分辨率性能2冷却系统的所有操作方向，使其成为客户寻求高分辨率和广泛的HPGe应用的最理想的选择。
典型的应用
- 核能和工业工厂——ICS在电力故障频繁的地方具有优势。通过防止热循环的需要和减少设备停机时间，硬化的低温恒温器增加了探测器的可用性。app亚博体育工作人员在辐射“热”区域(如LN)停留的时间更短2不需要加注和定期维护。ICS的紧凑尺寸允许轻松安装到现有或新的计数设置。
- 废物管理和现场修复-硬化低温恒温器版本使ICS成为需要最大“运行时间”的应用的例外选择。PopTop低温恒温器版本允许现场升级/更换当前可用的探测器。
- 研究和教育-与实验室应用类似，ICS被认为是一个很好的选择，因为它不影响分辨率性能和低噪音。不需要LN2以降低ICS的拥有成本。
- 国土安全与保障-由于ICS的独特特性的组合，在这些应用中是一个无与伦比的解决方案:在部分预热的情况下，无需对探测器进行完全的热循环，或可进行现场升级/更换的PopTop低温恒温器，使用通用电源和低功耗。
- 商业，环境和政府实验室-由于不影响分辨率性能和低噪音，ICS是一个很好的选择。LN不需要填充2在一个常规的基础上，检测器的可用性，提供增加的成本节约，并最大限度地减少工作危害。
- 健康物理-无论是作为一个新的HPGe系统还是升级，低噪音，低热量产生和不妥协的分辨率性能使ICS在HPGe系统在健康物理领域具有优势。
规范
光谱性能
|
ICS和ICS-E |
ICS-P4 |
| 新ORTEC探测器 |
@≥100kev能量等于LN2与冷却器运行
@ <100 keV能量高达10%分辨率退化
(规格见探测器配置指南) |
@≥100kev能量等于LN2与冷却器运行
@ <100 keV能量高达10%分辨率退化
(规格见探测器配置指南) |
| 现有ORTEC探测器(分辨率规格与现场现有探测器性能相关) |
返回工厂服务升级 |
带LN的PopTop检测器2低温恒温器
@≥100kev能量无变化
@<100 keV能量高达10%分辨率退化
带X-COOLER的PopTop探测器
没有变化或分辨率降低
Non-PopTop探测器
返回工厂服务升级*转换到PopTop。 |
注意:分辨率保证在室温下。
- 升级后的辐射探测器的性能保证在升级时的效率和分辨率的10%以内。这将在重新配置之前在工厂确定。
综合相对效率和分辨率的一个例子是，分辨率提高10%，相对效率降低0%，或者分辨率提高5%，相对效率降低5%。
咨询工厂升级非ortec辐射探测器到硬化真空或PopTop配置。
规范。通用ICS, ICS- e和ICS- p4
| HPGe兼容性 |
所有ORTEC GEM, GMX和PROFILE探测器。 |
| 分辨率(在室温下保证) |
看到光谱性能 |
| 冷却器 |
amtek Sunpower采用AVC™(主动振动消除)技术。 |
| All-Attitude操作 |
是的 |
| 兼容结束描述窗口 |
铝，碳纤维，铍。 |
| 电力供应 |
100 - 240v AC (50/ 60hz)自动测距。 |
| 低/减少背景选项 |
是的 |
| 可听噪音 |
在环境温度低于30°C的情况下，在1米完全运行时，温度低于55 dBA。 |
| 环境 |
温度范围:-10°C至40°C。湿度:不结露。 |
| 辅助冷却 |
内部风扇(排放)。 |
| 备用电池 |
没有内置电池。ICS兼容商用电池和通用电源(UPS)。ORTEC提供可选UPS。 |
| 冷却器的生活 |
> 200000小时。 |
| 保修 |
2年制冷，内部控制器和主动噪声消除工作经验。
1年新的检测器和前置放大器。 |
| 维护 |
无需维护。 |
| 站的兼容性 |
站不包括在内。可选支架(ICS-STAND2)。 |
规格-仅用于ICS, ICS- e和ICS- p4
|
ICS和ICS-E |
ICS-P4 |
| 硬化低温恒温器 |
是的 |
没有 |
| PopTop兼容 |
没有 |
是的 |
| 分子筛 |
没有 |
是的 |
| 重量 |
40磅。(18公斤)不包括探测器。 |
28.5磅。(12.7公斤)，不包括探测器胶囊。 |
| 典型功耗(室温) |
典型70 W，最大130 W。 |
典型80w，最大200w。 |
典型的冷却时间
•小探测器
rel. eff(< 40%)。
•中探测器
(40 - 70% rel. eff)。
•大型探测器
(高达100%的信赖) |
5个小时
6个小时
8小时 |
6 - 8小时
12 - 14小时
14 - 18小时 |
| 状态显示 |
ICS只
4个LED灯指示状态:power ON/OFF, COLD, cooler ON/OFF, preamp计数率。
ICS-E只
2个LED灯指示状态:power ON/OFF, COLD |
1 LED指示状态:电源ON/OFF |
| 前置放大器配置 |
内部(ICS)或外部(ICS- e)。请参阅下面的ICS说明。 |
外部 |
| 连接器 |
仅ICS(前面板上的连接器)(包括检测器电缆组)
每个BNC 4个(电源输出，电源或定时输出，高压关机，测试)。
每根SHV电缆1根(高压输入)。
1个9引脚(前置功率)
注:
1)额外的BNC增加了TRP前置放大器(-PL)选项。
2) SMART选项的外壳上没有BNC连接器。在SMART选项中，高压关机转换为温度读数。
仅ICS-E(包括检测器电缆组)
标准的1英尺(0.3米)探测器电缆束来自探测器端盖。 |
无(不包括检测器电缆组) |
注意:外部和内部前置放大器配置参考冷却器外壳。“外部”是指前置放大器在冷却器外壳外面，通常在探测器胶囊里面。“内部”是指前置放大器在冷却器外壳内，使探测器胶囊更小。前置放大器是在检测器胶囊内大多数标准流线和PopTop检测器描述的“外部”配置。
