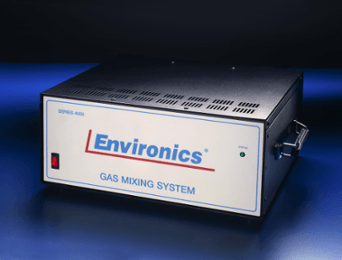

4000系列多组分气体混合系统，用于处理爆炸性气体

的环境学^®系列4000是一个多组分气体混合系统，配有一个复杂的Windows用户界面。该装置可以满足用户的特殊要求，并可以集成额外的功能，如Silconert/Sulfinert涂层，氧气服务的清洗，和特殊的密封(金属，Kalrex)。此外，如果有必要，还可以设计定制系统来处理爆炸性气体。

多组分气体混合系统在平衡气体中自动混合至三个单独的气体。气体的混合物可用于产生精确的气体校准标准，产生气态气氛或产生用于生产或分析研究目的的气体混合物。多组分气体混合系统可以为单点和多点校准产生从PPB水平的百分比的气体浓度。

系统中包含两个组件 - 系列4000仪器和用户的个人计算机。用户界面是Microsoft^®通过USB或RS232串行接口与Environics系统通信的Windows应用程序。

系列4000包含一个支持最多四个质量流量控制器（MFC）的单个机箱。MFCS是使用追溯到美国国家标准和技术研究所（NIST）的主要流量标准校准的工厂校准。为了提高精度和减少流量控制器非线性，所有流量控制器利用11点校准表，具有线性插值。

双重底盘设计

4000系列的防爆版本包括一个双底盘设计，它将电子设备与燃气管道隔离。电子外壳包括电源和PC板，用于控制质量流量控制器(MFC)和直接作用的电磁阀在第二个外壳。

电子机箱通过9针串口连接器和电缆连接到计算机。计算机上的4040软件与电子机箱内的微电脑板通信。第二外壳被密封并容纳MFC，阀门和部件以支撑外壳清洗。在运行时，连续吹扫流过机箱。这有助于两个目的。首先是通过内部部件进行高温。第二是稀释可能发展的任何潜在泄漏。该外壳内的气体管道被真空泄漏测试到1 x 10⁸atm cc /秒He。

图片信用：环境

进一步到连续吹扫流，外壳被加压到大约5英寸H₂O运行时外壳清洗。这提供和指示清洗被激活，以及防止任何空气泄漏到外壳从外部。如果外壳内的压力达到20英寸H，则增加了一个安全通风口来将外壳排出到大气中₂O.如果由于某种原因，净化通风口被阻塞或净化轮廓计的压力太高，则可能发生这种情况。两个外壳电连接通过两根标有“mfc”和“valve”的控制电缆。一根接地线从电子机箱连接到清洗后的机箱内部的铝安装板。这可以安全地释放任何静电，可以建立在一个系统与流动。

产品功能和优点

4000系列多组分气体混合系统的主要特点和优点如下:

• 启用分析仪的多点校准
• 同时混合多达三种气体在一个平衡气体在用户定义的浓度
• 内部存储质量流量控制器校准表
• 模块化设计可以添加额外的燃气电路
• 自动计算稀释和跨度气体流量
• 用户可定义的气瓶库便于选择经常使用的气瓶。每个钢瓶可包括许多组分气体，自动计算k因子。

仪器操作

4000系列包括三种基本的操作模式:

• 集中模式-该模式允许用户通过输入每个源气瓶的目标气体浓度和所需的混合总输出流量来生产混合气体。
• 流动模式—用户可以指定每个气瓶的流量。
• 计划/调度模式-这种模式可以对仪器进行无人值守操作编程。此外，程序可以在不同的时间或日期以任何顺序被召回和运行。
