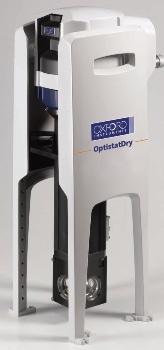

OPTISTATDRY-视频中的样品测量环境

光谱法的Optistatry由一系列紧凑型低温器组成,并通过封闭循环冰箱冷却光学访问。这种无冷冻原料(无冻结®)低温恒温器是Oxford Instruments高性能Optistat系列的一部分。

它旨在冷却样品,无需使用液体冷冻剂即可将样品冷却至氦气温度。这提供了主要的好处,例如易用性和降低运营成本。该系统可以对样品进行电气和光学测量。

Sumitomo重工业(RDK-101D冷头和HC-4压缩机)提供的两阶段Gifford McMahon(GM)冰箱是低温器的冷却来源。样品在直接导电热路径上冷却到冰箱的第二阶段。

冰箱的第一阶段用于冷却辐射屏蔽层,从而将辐射热负荷降低到样品区域和冰箱的第二阶段。

制作低温恒温器(窗块)的下尾部分,使其易于卸下和更换样品安装平台,当冷冻仪的冷冻仪加热到室温时,冷却器会关闭,而低温恒温器真空吸收到大气中压力。

示例安装平台具有两个关键变体。首先是一个简单的镀镍铜叶片平台,用于进行光学实验,并没有电气测量要求。第二个是专为组合电气/光学传输实验设计的电路板样式平台(PUCK)。

关键好处

Optistat™Dry BLV型号提供以下好处:

易于使用

  • 可以以快速而简单的方式通过唯一的负载端口更改样品,这避免了需要从光学台上删除低温恒温器并在每次示例更改后重新平衡客户的光学器件
  • 不需要液体冷冻剂
  • 提供空气或水冷压缩机;单相电源使系统在所有常规实验室环境中易于安装

多才多艺的

  • 可以与所有类型的光学凳连接;脚匹配度量标准(25毫米间距)和帝国(1英寸间距)
  • 非常适合广泛的实验和各种光谱技术(UV/VIS反射率和吸收,FTIR,荧光,拉曼散射,电运输测量,光致发光,THZ光谱,电发光,超快光谱等)

可升级

  • 采用模块化概念设计,使低温恒温器能够与特定的实验一起进展,从而使用户可以从基本系统开始,并且随着实验要求的变化,可以在以后的日期升级到额外的功能,例如,集成了其他接线,Windows和不同的样品持有人
  • 广泛的不同样品持有人,窗口和布线选项使用户可以根据实验要求的进展来升级其系统

光学卓越

  • F1和大型清晰的光学访问作为标准提供
  • 由每个光学访问的一个窗口组成,仅OVC中的一个窗口;这使该系统特别适合需要减少吸收损失的客户
  • 提供各种不同的窗户材​​料以匹配不同的波长;亚博网站下载还提供了楔形的窗户和防反射涂料

规格

无低温选择的主要规格 - BLV模型如下:

  • 较大的样品温度范围从<3 k到300 k
  • 在120分钟内从环境到10 k的凉爽时间
  • 与可选支架一起使用时低振动,通常<10 µm rms
  • 大型样品空间可以分析具有不同尺寸和几何形状的样品
  • 通过F1改进的光学访问和直径28毫米的清晰视图允许一个大照明区域,用于测量与低强度光的检测

申请

Optistatry的主要应用 - BLV模型如下:

  • 紫外/可见光谱- 低温下的实验显示振动模式与固体中电子能级之间的相互作用
  • 电性能- 电气和光学测量包括I-V曲线
  • 拉曼光谱法- 较低的温度导致与观察到的拉曼激发有关的线条较窄
  • 光致发光- 在低温下,光谱属性更加清晰,更集中,从而增加了可用的数据量
  • 红外光谱法- 低温红外光谱可用于测量原子间振动模式和其他现象的改变,例如在其过渡温度以下的超导体中的能量间隙
