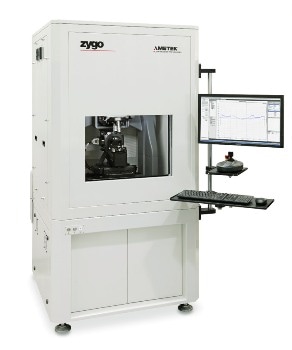

ZYGO的指南针™计量系统为离散微透镜和模具的自动化、非接触式3D表面测量和过程控制设定标准，这些对小型成像系统(如智能手机、平板电脑和汽车视觉系统的相机)至关重要。
Compass™系统有两种型号，这取决于用户的计量需求。
- 指南针- ZYGO最新的微透镜表面形状和偏差，地形和相关/尺寸参数的精密测量解决方案。对于需要全面表征非球面或球面微透镜及其对准特性的应用来说，这是一个合适的选择。
- 指南针RT-一个快速和灵活的系统，用于精密测量微透镜的尺寸/关系参数，以及基本的轮廓测量应用。这是合适的选择时，形式偏差计量不需要。
Production-Proven技术
ZYGO的光学轮廓仪技术是基于相干扫描干涉术(CSI)的罗盘系统的核心。它提供业界领先的精度，速度，和多功能性，可重复计量和生产过程控制。
Compass™和Compass™RT的非球面形状和偏差计量以及对准属性的尺寸/关系计量都是独一无二的。
形式和偏差
- 全表面，非接触，三维映射的表面形式为非球面或球面透镜和模具
- 快速和自动识别过程不对称
- 亚纳米高度精度的表面形态和偏差，数百万个数据点
- 先进的分析形式偏离设计处方
关系/尺寸计量
- 基准面和透镜到基准面的表征
- 单侧或双面透镜元件机械设计特征的定量计量与检查
- 晶状体顶端高度，中心厚度，浓度和顶端到顶端浓度
- 向心性联锁直径
- 环形基准面平面度、平行度、厚度和楔形度
强大的分析软件
ZYGO全面的Mx™软件平台驱动Compass系统，提供数据采集、仪器硬件自动化、分析和可视化等主要功能。Compass系统的多功能架构支持测量广泛的部件和计量参数，包括离散透镜和模具销。
非球面微透镜销模具原型，用生产镜片尺寸范围为3至6毫米。Compass™Systems在所有这些中测量关键参数等等！
Compass™-提供微透镜非球面形状、偏差和地形的精密计量，以及Compass RT系统提供的相关/尺寸参数。
Compass™RT -提供微透镜关系/尺寸参数的精密测量，以及一般轮廓测量应用。
关系/维度透镜参数-基准面和透镜到基准面
