具有光致力显微镜(PiFMP)模式的观察镜

Molecular Vista的VistaScope模型配备了革命性的光诱导力显微镜(PiFM)模式,能够以高灵敏度和纳米空间分辨率测量样品的极化率。

VistaScope的核心是一种高性能、高分辨率的AFM,具有最先进的控制器和卓越的顶部光学元件,可俯视样品和尖端。PiFM信号在不同的光学共振(等离子体、声子、电子)下得到了极大的改善,并以前所未有的信噪比产生光谱图像。

光学访问360°

通过VistaScope平台,可从侧面、顶部和倒置几何体进行光学访问。实现这些光路的基础设施旨在满足寻求“黑盒”解决方案的用户以及对定制光路感兴趣的用户的需求。

由于采用标准的框架安装,用户可以灵活地侵入他们的系统并设计专门的实验。然而,VistaScope将由Molecular Vista安装,光学元件对齐,在用户第一天就可以进行近场信号处理,用户可以轻松或不费吹灰之力地保持这种配置。

技术信息

AFM-BD头

AFM- bd(波束偏转)头是VistaScope自带的标准AFM头。超低噪声传感器(< 25 fm/Hz½)是它的特点之一,与一个集成的抛物面镜有效的侧面照明/收集PiFM和不透明样品的散射SNOM。AFM-BD头突出了以下特点:

  • 使用简单的开放式液体电池
  • 刚性但易于更换的悬臂支架
  • 高速z -压电双z反馈控制
  • 可调焦距,适用于超小型悬臂
  • 为了热稳定性,用不饱和树脂制作
  • 光电二极管带宽:DC到6mhz
  • 手动偏移XY工作台用于粗尖端激光(外部)对准
  • 选择650 nm或980 nm激光光束偏转传感器
  • 集成抛物镜与三维压电马达对准台
  • 超低轮廓(11毫米厚)用于高NA (0.6 NA)顶物镜

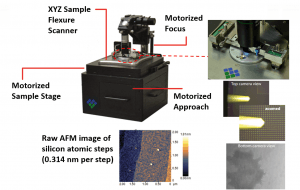

框架/阶段/扫描仪

该框架是定制设计,以稳定和刚性;其占地面积与主动隔振表(可选)匹配,以实现最终稳定性。使用功能性高NA倒置光学显微镜设置,典型噪声级低于0.05 nm RMS。标准设置功能包括:

  • 可选主动隔振台
  • 兼容倒置/侧面/顶部光学
  • 电动XY样品台(+/-3 mm)
  • 机动采样法
  • 尺寸:40 x 40 x 10µm3.挠曲扫描仪
  • 扫描仪由因瓦制成,具有热稳定性
  • 电动舞台和带孔扫描倒转物镜

顶级光学元件

顶级光学配置有助于提供样品表面的清晰视图和具有变焦功能的悬臂。由于配置是基于标准笼系统的,因此可以以轻松的方式修改和增加柔性配置。标准设置功能如下:

  • LED照明
  • CCD观看
  • 机动聚焦
  • 20X,0.6NA随钻测井透镜

下图显示了许多配置中的两种,由于使用了保持架系统,因此能够与顶部光学元件配合。

标准配置的自顶向下的光学,它主要用作可缩放的悬臂/样品监视器。

标准配置的自顶向下的光学,它主要用作可缩放的悬臂/样品监视器。

这是一种替代配置,除了悬臂/样品监视器的功能外,光纤耦合激光器还可以准直并聚焦到针尖/样品区域。

这是一种替代配置,除了悬臂/样品监视器的功能外,光纤耦合激光器还可以准直并聚焦到针尖/样品区域。

CCD视图的示例如下所示。在CCD视图中显示的重复特征的俯角为10µm。

100% CCD视图

100% CCD视图

200% CCD的观点。缩放扩展到600%。

200% CCD的观点。缩放扩展到600%。

一边光学

与顶部和倒置光学系统完全兼容,可提供两种侧面光学配置:一种配置基于集成抛物面镜,另一种基于侧面物镜。

抛物面镜:

  • 散射SNOM干涉检测
  • 光纤或自由空间光激发和检测
  • 用户可更换的二向色性、发射滤波器和激励滤波器
  • 拉曼、荧光和光致发光采集
  • PiFM兼容

侧面物镜:

  • 样品尖端区域的摄像机视图
  • 物镜:0.42 NA LWD
  • 100mm管镜头(其他可选)
  • 光纤或自由空间光激发和检测
  • 用户可更换的二向色性、发射滤波器和激励滤波器
  • 拉曼、荧光和光致发光采集
  • PiFM兼容

倒置光学模块

倒置光学系统与顶部和侧面光学系统完全兼容,允许在透明基底上使用最高的NA物镜。

  • 150毫米管透镜
  • PiFM兼容
  • 样品尖端区域的摄像机视图
  • 光纤或自由空间光激发和检测
  • 用户可更换的二向色性、发射滤波器和激励滤波器
  • 高钠油耦合物镜和反射物镜(用于中红外)
  • 拉曼、荧光和光致发光采集
  • 支持的物镜的准焦距设计为45毫米,但也可以考虑其他长度

框架有各种扩展端口,以纳入额外的光源和探测器为不同的成像模式。

控制器

两个具有每秒5亿采样(MSPS)能力的输入端,以及四个两相锁相放大器,使其成为一个具有其他AFM控制器无法提供的增强功能的防未来控制器。除了其他高端AFM控制器的功能,一些新颖的功能包括:

  • 多功能光谱学功能,允许根据尖端样品间距监控任何信号
  • 双z反馈功能提供了两个z压电扫描仪的控制,一个具有高带宽(在尖端),另一个具有适度带宽(在样品上),以实现大范围、高速和极其精确的z移动
  • 多反馈模式:接触和动态模式AFM, STM和PLL(用于音叉等高Q传感器)
  • 集成锁定放大器的复杂双通道调制输出,用于布拉格单元、二极管激光器或其他外部设备的电流调制,用于与AFM地形测量同时进行的灵敏锁定测量
  • 在多个频率下的多个模式的并行成像(例如,在抖动频率的三次谐波处的SNOM散射信号,抖动频率处的AFM地形,以及悬臂梁的第二次机械共振处的SKPM信号)
  • 支持先进的拉曼光谱仪共聚焦和尖端增强光谱拉曼和荧光成像和单光子计数器
  • 专利锁定检测,用于散射SNOM的背景抑制
  • 各种针尖-样品相互作用力的边带力梯度测量

软件

VistaScan

VistaScan提供了一个简单易用且全面的界面,以充分访问和利用VistaScope的增强型控制器及其众多硬件组件。

  • 背景抑制的SNOM散射UI
  • 图像力和受激拉曼力显微镜的用户界面
  • 扫描开尔文探针显微镜的UI(力或力梯度法)
  • 多模式成像中第一和第二共振的自动检测
  • 双Z反馈,用于标准和快速Z压电元件
  • 锁定放大器UI获取多个力和力梯度信号
  • 可定制信号,用于调制外部激光器或布拉格电池
  • 强大的光谱获得多通道vs间隙q控制
  • 还有很多很多……

SurfaceWorks

SurfaceWorks是一个直观而强大的图像处理和分析软件包。所有的处理和分析都作为功能应用于图像,同时保持原始数据文件的完整性。

  • 基于形状和基于直方图的遮罩
  • 多映像比较
  • 多通道比较
  • 灵活的图像管理
  • 通过复制和粘贴函数进行批处理
  • 预览大多数函数的特性(参见下面的面板示例)
  • 与原始图像文件关联并可传递的所有功能(选项板、三维渲染属性、展平、线和区域分析等)

线分析功能的屏幕捕获。分析与原始数据文件一起保存,以便在下次加载图像文件时显示。

线分析功能的屏幕捕获。分析与原始数据文件一起保存,以便在下次加载图像文件时显示。

调色板函数的屏幕截图。图像的预览与各种调色板显示在左边的面板。任何预定义的调色板都可以被编辑并保存为新的调色板。

调色板函数的屏幕截图。图像的预览与各种调色板显示在左边的面板。任何预定义的调色板都可以被编辑并保存为新的调色板。

规格

原子力显微镜头(AFM- bd)

  • 机构简介:11毫米厚
  • 车身材料:因瓦特殊的热稳定性
  • 探测器宽度:6兆赫
  • AC探测器噪声:<25调频/根赫兹以上100 KHz
  • BB激光源:650纳米或904纳米
  • 人工翻译阶段:XY方向移动3 mm,用于粗针尖与外部激光器对齐(用于针尖改进光谱学)
  • 焦点尺寸:可调,以适应各种悬臂,包括超小的高速成像
  • 可选组件:用于反射模式s-SNOM和PiFM的带3D压电马达工作台的集成抛物面镜
  • 操作模式:室温或开放式液体电池
  • Fast-Z模块:1 um z-压电作为双z反馈系统的快速z元件

前向音叉AFM头(AFM-FFTF)

  • TF操作:敲击模式
  • 车身材料:因瓦特殊的热稳定性
  • 集成尖端扫描仪:用于TF的XY弯曲工作台扫描仪,12 um x 12 um范围
  • Fast-Z模块:1 um z-压电作为双z反馈系统的快速z元件
  • 人工翻译阶段:XY方向移动3 mm,用于与外部激光进行粗针尖对准(用于针尖增强光谱学)

主体框架

一种定制设计的具有刚性和紧凑框架的倒置光学显微镜用作超高分辨率显微镜的平台。

  • 顶端对齐机制:压电驱动XYZ工作台(12 um为XY, 100 um为Z),用于倒置物镜,使焦点精确对准尖端
  • 物镜:20 x 0.6 na
  • 顶级物镜焦点:机动化
  • 倒物镜:100 x 1.4 na油;0.9 x 60,空气
  • 照明:软件控制LED
  • Tip-sample方法:通过3个步进电机实现自动接合
  • CCD相机:并发的顶部和倒置视图,每个1280 x 1024像素;数码变焦,捕捉和平移
  • 最大样本大小:25毫米x 25毫米x 5毫米
  • 样本阶段:电动精密工作台与6毫米x 6毫米行程范围
  • 系统噪声:<50 pm RMS(取决于环境)
  • 侧面光学模块:作为选项提供,用于散射不透明样本上的SNOM、PiFM和TERS
  • 样本扫描仪:XYZ挠曲台扫描仪,带40 um x 40 um x 10 um,用于开环;30微米x 30微米x 7微米扫描范围(闭环);Z采样扫描仪作为双Z反馈系统的慢Z部件;其他范围可根据要求提供
  • 光学配置:基于标准1"笼式系统的伸缩灵活性
  • 扫描仪材料:因瓦特殊的热稳定性
  • 可选组件:主动隔振台,低噪音性能
  • 扫描仪传感器噪声:1 nm为XY与40 kHz带宽0.5 nm为Z与40 kHz带宽

高速电子

一部分基于FPGA的控制电子设备专用于高速扫描探针显微镜。

  • 锁定放大器:4个独立的2相锁相放大器(LIA0至LIA3)
  • 采样率:>信道A和B为500 MHz;通道A专用于高速AFM的光电二极管检测
  • 最大反馈吞吐量:1 Mps双z反馈
  • LIA操作频率:高达10mhz
  • 高速反馈方式:双z反馈,AFM头部的fast - z模块跟踪快速变化的形貌,样品扫描仪跟踪缓慢变化的形貌
  • 高速正弦波发生器:具有160 MHz采样率的两个通道;为高速AFM的扫描发生器预留一个

标准速率电子

  • dac:8X 24位156 kHz;2X 24位156kHz;1X 20位,156 kHz
  • 步进电机控制:3通道
  • adc:8X 24位,156khz;4X 24位,156khz
  • 直流电机控制:3通道编码器和施密特触发器增强信号质量
  • 扫描高压放大器的噪声地板:140 uVrms适用于150 V全量程
  • 高压放大器:10频道

PiFM与光电子学

PiFM的电子设备包括:

  • 数字计数器输入:用于低照度成像的APD和PMT输入
  • 灵活锁定参考:LIA可以在从其他LIA或到任何其他LIA的任何计算频率处锁相
  • TTL信号发生器:两个灵活的TTL信号发生器(160 MHz采样率),具有可调的占空比和直流偏移,用于激光二极管的直流调制或布拉格单元的输入

电脑

安装在一个19“机架。最低配置包括4GB内存,3.4GHz四核,256 GB SSD和2000 GB高清组合,Windows 7 Professional, 8X USB端口,26”或更大的显示器

vista图像采集软件

支持的模式/特性包括:

  • STM和PLL反馈(用于音叉等高Q传感器)
  • 超速dual-Z反馈
  • 接触和交流AFM
  • Q-control
  • 边带力梯度成像(用于电力梯度检测的KPFM)
  • 非线性和线性PiFM的双模态力梯度成像
  • 并行采集26个通道的双z配置和40个通道的慢z配置
  • 为每个光谱模式同时采集4个通道,包括
    • vs有无反馈的偏差
    • 对距离的差距
    • 阶跃响应到电压响应,有反馈和无反馈

SurfaceWorks图像分析软件

直观和强大的软件。功能包括:

  • 基于形状和直方图的遮罩
  • 分析和功能(展平、线和区域分析、FFT滤波、调色板、3D渲染等)应用于与原始数据文件一起保存为文件属性的图像
  • 复制/粘贴文件属性,以对其他图像文件应用相同的功能和分析
  • 几乎所有函数的预览功能

隔音罩

可以订购可选的隔音罩(30 W x 30 D x 27 H in3.)没有或有温度控制;可提供电缆和光学访问的端口
