使用气体质量流量计读取气体质量流量

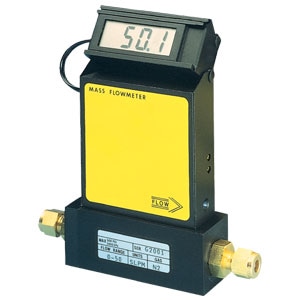

这FMA1700A/1800A系列电子气体流量计测量各种气体的流量从10 SCCM到1000 SLM的流动。FMA1700A/1800A使用加热管使用传热来测量分子气体流量，并提供直接气体质量流量的测量，而无需补偿气体压力或温度的差异（在规定的限制内）。

这些电子气体质量流量计可用于典型气流的成本效益的黄铜/铝结构，以及需要额外耐腐蚀性的应用316 SS结构。

没有积分显示的FMA1700A系列可供选择模拟0至5 VDC或4至20 mA输出以进行远程监视；FMA1800A系列包括一个积分的3½位显示和模拟输出。可以在90°上倾斜显示屏，以查看便利性。该显示器是校准标准的，可直接在SLM或SCCM中读取氮气（其他特殊顺序可用的气体校准）。

FMA1700A/1800A系列被认为是多个旋转仪应用程序的合适替代品，因为它们具有模拟输出能力，数字显示，低成本和对气体温度和压力变化的不敏感性。FMA1800A系列是测试空气采样设备或与FMA178BP便携式电池组一起测试流量计的理想选择。app亚博体育

FMA178BP电池组配备了充电器，电池和带皮带环和肩带的手提箱。FMA178BP使流量计功能超过40小时；而且也可以为电池充电至少200次。

FMA1700A/1800A系列需要12至26 VDC Power @ 200 MA最大值，可以由FMA178PW插件插座电源提供。电子设备具有外部可访问的融合，并受到反向极性的保护。

型号FMA178C（单独提供）提供了一个带有1米的功能区电缆的配合9针“ D”连接器，以分析0至5 VDC输出信号和功率输入连接（使用FMA178C-MA，适用于4至20 mA输出信号连接）。

带有FMA1800A系列的LCD通过模块化插头耦合到下部电子设备。可以通过购买FMA18RC远程电缆组件来远程定位LCD。然后，用户必须构建自己的组件，以安装LCD。

• NIST可追溯校准包括
• 倾斜LCD显示器，用于轻松阅读
• 可在经济铝或耐腐蚀316 ss中使用
• 读取没有压力或温度补偿的气体流量

规格

的关键规格气体质量流量计如下面所述：

• 压力系数：每个PSI的全尺度（0.07 bar）的0.01％
• 温度系数：每°C或更高的全尺度的0.15％
• 可重复性：全尺度和单位≥100scm的±0.5％从范围的0到20％
• 准确性：全尺度的±1.5％，包括15至25°C的线性性和5至60 psia（0.35至4.2 kg/cm）²）
• 响应时间：800毫秒的时间常数；超过25至100％的全尺度的2秒（典型）至设定流量的±2％以内
• 气体和环境温度：0至50°C
• 电源要求：12至26 VDC Power @200 ma最大
• 泄漏完整性：1 x 10^-9STD CC/SEC最大到外部环境
• 最大气压：1000 psig（70 kg/cm²量规）最多100 slm;500 psig（35 kg/cm²仪表）以上100 slm;20 psig最佳
• 遵守：EN55011 1级，B级；EN50082-1
• 装运重量：1.1公斤
• 传感器功率：12 VDC @ 200 Ma最大值（FMA178PW）
• 亚博网站下载流体接触中的材料：
  • 不锈钢型号：316 SS和FKM O形圈
  • 铝模型：阳极氧化铝，316 SS，黄铜和FKM O形圈
• 输出信号
  • 线性0至5 VDC：1000Ω最小负载
  • 4至20 ma：50至250Ω电阻
