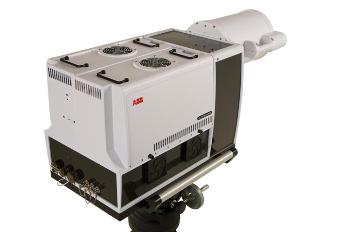

40多年的创新和光谱学成为世界领袖,ABB正在扩大其线与新开发的红外高光谱遥感产品的红外成像光谱仪的操作。MR-i基于MR-Series产品线,并提供准确的时间(快速扫描),空间、光谱和红外辐射信息的目标。
红外光谱的高光谱先生一系列光谱仪由迈克耳孙干涉仪配置了双输出端口用于覆盖LWIR和MWIR +短波红外成像光谱范围在同一时间。
MR-i技术
传统mono-pixel傅立叶变换红外光谱仪提供独特的性能,如提高灵敏度的仪器视场(FOV)和高光谱分辨率,但随着multi-pixel傅立叶变换红外光谱图象处理技术的可能性是扩展红外表征。他们提供准确的空间表征目标的签名空间观察现场解决的重要特征。
捕获的数据利用进一步通过集成场景的光谱和空间信息。由于这一点,一个红外成像光谱仪的独特能力生产3 d图像与光谱波段(2 d图像Z轴)提供一个光谱的每个像素映射场景。
特性
的MR-i成像光谱仪的解决方案提供以下功能:
- 宽光谱范围(1 - 15µm),覆盖LWIR近红外光谱
- 高光谱分辨率(1厘米1)与一个过滤器辐射计拥有超过9000个频道
- 高可靠性:紧凑和轻便,便于部署在机载操作和现场操作
- 辐射精度高和响应在一个广泛的动态范围的稳定
- 高动态范围和信噪比
- 高时间分辨率通过快速扫描,测量迅速演变的不同目标签名
- NESR灵敏度高,使弱信号特征在短时间
- 高空间分辨率,扩展视场均匀性,导致更好的准确性不管目标在视场
光谱覆盖范围
宽光谱范围
单个仪器包括三个关键大气窗口从1.5到14µm,扩展的可能的应用范围从红外表征气体检测。
MR-i成像光谱仪由一个双输入和输出端口傅里叶变换红外(FTIR)迈克尔逊干涉仪。4个端口配置允许从两个互补的低温探测器数据采集(MCT和InSb)在同一时间覆盖的长期短波光谱范围(LWIR, MWIR和短波红外成像)最佳信噪比的测量。
两个探测器相互完全独立,有自己的滤光片夹,眼镜,每个探测器视场光阑孔径轮,所以优化的最佳表现。
- 红外光谱技术的应用使得相当于9000每光谱谱带
- 2 - 15µm[667 - 5000厘米1)和可选的扩展1µm[10000厘米1可用)
特征
双摄像头的配置也推出
MR-i是第一个商用红外高光谱成像分光辐射计的双摄像头的操作,也推出覆盖电磁波谱的MWIR和LWIR在同一时间。
MR-i四个端口的干涉仪可以包含两个不同类型的相机模块的组合(MWIR / LWIR),延长仪器光谱范围覆盖,或两个相同的相机模块的组合(MWIR / MWIR),扩大仪器的动态范围。
通过这种独特的特性,MR-i可以获取和完全同步的数据两个可互换镜头模块同时,使测量仪器适应众多场景。
配置两个检测模块的MR-i是类似于将两个成像光谱仪的功能集成到一个仪器,提供以下好处:
- 两个摄像头的完美同步
- 容易互换模块和完全可调设置
- 易于操作使用单一的用户界面
- 降低采购成本
- 低维护成本
灵敏度/扩展动态范围
某些应用如目标红外特征经常需要同时测量的高和低强度辐射来源不规律地分散在映射场景。每个单独的信噪比性能检测模块由相机的积分时间的影响。
设置积分时间与热的能量水平像素将负面影响信噪比性能场景中像素的冷。相反,在集成时间预设最高的信噪比性能冷像素将导致饱和热像素。
MR-i旨在提供无与伦比的灵敏度特性的目标的红外特征。与港口配备探测器模块覆盖相同的光谱范围(LWIR-LWIR或MWIR - MWIR),他们可以独立固定不同的收益或积分时间延长仪器的动态范围。这显著增强的和最聪明的区域观察到的场景。
快速扫描数据采集率
MR-i是最快的红外成像光谱仪在市场上可用。它产生datacube测量率最高的市场。MR-i是配备最先进的照相机模块可以提供可用的测量帧率最高,适合快速移动的特性,快速发展的目标。
两个相机模块在一个乐器产生无与伦比的测量速度和覆盖的完美结合光谱,时间分辨率、动态范围和空间分辨率性能见过COTS红外成像光谱仪仪器。
微分光学减法
线性阵列multi-pixel传感器优化的微分收购VLWIR(切断接近14µm) MR-i可以配置。这个配置的仪器安装了一个双输入望远镜,可以执行光学背景减法。
由此产生的信号之间的差异光谱辐射进入每一个输入端口,消除杂波背景的影响。这个特定的配置已经建立支持科学研究与对峙检测和检测化学剂的威胁。
模块化/ Self-Configurable仪器
MR-i可以很容易地适应多个应用程序。用户可配置的模块化的体系结构,为用户提供了灵活适应测量仪器的特点一个特定的场景。MR-i可以重新配置由用户无需re-calibration或工厂重做通过交换或结合多种检测模块或输入望远镜。
应用程序
傅立叶变换红外分光辐射学的应用
通用应用程序
- 成像
- 科学研究
- 化学药剂签名测量
- 军用红外目标特征
- 工业排放监测
从科学研究到部署的运营解决方案,傅里叶变换红外(ir)分光辐射学被认为是理想的技术开发和提高一系列的军事应用。国防部门、傅立叶变换红外分光辐射学用于:
- 伪装系统开发和优化热签名
- 逃亡的分类排放形成红外特征数据库
- 飞机发动机的热发射特征的表征
- 开发、分析和改进的红外发射光谱和最新的对策系统
- 遥感的发展中几个部署侦察战场条件的解决方案
- 分类战场爆炸,包括枪口flash,炸弹击中爆炸和导弹发射
传统成像FTS项目ABB的二十年
- 防御:部队和战略资源的保护
- 民用安全:监测和安全
- 环境:污染物的检测和识别
这种强大的和创新的工程建模方法扩展应用程序。它还可以用于提高不同类型的红外发射源。红外成像光谱仪为红外发射的能量来源进行建模提供了重要的信息和映射空间进化的光辉。
集成成像光谱仪与检索算法使一系列大气辐射测量等应用程序映射:
- 大气成分分析
- 气象湍流探测
- 对峙的检测和监测化学云
