大单晶取向的ARL EQUINOX LAUE XRD

目前,劳厄法主要用于确定固定单晶或晶片的晶体取向。

与劳厄衍射中传统的粉末衍射实验不同的是,采用了白色轫致辐射而不是单色辐射。二维探测器捕捉到的信号显示为拱形的反射阵列。

x射线被每一组波长符合布拉格定律的晶格平面衍射。白轫致辐射的使用使得每一组反射的衍射辐射的波长未知;因此,对信号进行索引变得很有挑战性。

背射劳厄法

在背反射技术中,二维探测器位于晶体和x射线源之间。反向衍射辐射与探测器相交时被探测到。

劳厄反射的锥是由转换光束定义的,在转换光束中,锥与探测器相交时通常看起来像一个双曲形状。

劳厄法衍射组合示意图

劳厄法衍射组合示意图

特征

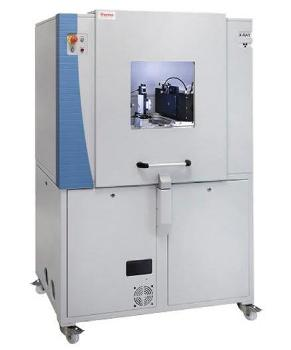

Thermo Scientific™ARL™Equinox Laue Laue X射线衍射仪(XRD)是一个经济的解决方案,以满足学术和工业研究实验室以及QA / QC或运营设施的所有需求。

  • 完成3千瓦功率仪表,W或Mo波长
  • 机动样本定位
  • 背射2 d相机
  • 通过相机进行样品定位
  • 内置的光束准直
  • 手动操作的测电计头可以直接转移到电线锯

用于高水平研究的ARL EQUINOX 5000 XRD

相机规格

高分辨率Thermo Scientific™ARL™EQUINOX LAUE相机可以用14位数字化和2774 x 1843像素的分辨率记录数字LAUE衍射图案。

通过相机的x射线束是准直的。该有源区域输入尺寸类似于宝丽来薄膜,为156 mm x 104.4 mm。在晶体取向的时候,曝光从几秒钟到>30分钟可以调整,在被切割之前例如。

应用领域

该ARL™EQUINOX LAUE是一个灵活的XRD仪器,可用于确定晶体取向,如晶片,锭,珠宝,宝石,涡轮叶片等。

晶体的例子:Al2O3.、KTP、YAG、CdTe、钨、石英、LiF、CaF2等。

  • 高强度白色辐射使得快速数据采集
  • 快速收集Laue模式的单独晶体
  • 通过多次衍射实现劳厄图的高信息密度
  • 高能辐射由于穿透深度高,导致测量体积大

Thermo Scientific™ARL™EQUINOX LAUE。

Thermo Scientific™ARL™EQUINOX LAUE。

钻石水晶

  • 这款钻石水晶是一块剪切时尚珠宝(测量几立方米)。
  • 点是明确的,方向是(111)。

用于高水平研究的ARL EQUINOX 5000 XRD

上的钻石耳环

  • 在摄像机的帮助下,对晶体进行调整,然后在劳厄XRD中进行测量是可行的。宝石的大小约为2毫米。
  • 劳厄图案描绘了钻石的(100)轴,由四重对称说明。

用于高水平研究的ARL EQUINOX 5000 XRD

氟原子晶体

  • 一个氟晶体(用于激光发射)被生产并放置在一个测角头,它与ARL™EQUINOX LAUE和线锯兼容。
  • 因此,在通过劳厄测量准确识别(111)方向后,可以直接切割晶体。

用于高水平研究的ARL EQUINOX 5000 XRD

石英谐振器

  • 电触点在图像的每一边都可见。十字准线表示x射线束的位置。
  • 石英谐振器是一个单晶,当施加振荡电压时,它可以沿晶体轴振动。

用于高水平研究的ARL EQUINOX 5000 XRD
