3421夹层芯剪切伸长仪ε是用来测量刚性泡沫塑料和三明治芯的剪切性能。简单的夹式设计连接在几秒钟内，并提供可重复的测试结果。
Epsilon引伸计与几乎每一个品牌的测试设备兼容，可以直接提供正确的连接器，或提供一个单独的放大器和调节器。app亚博体育
这些引伸计的操作和所有的Epsilon的引伸计验证适用的标准，如ISO 9513或ASTM E83使用内部校准系统。这些系统是用Epsilon的激光干涉仪系统校准的。
Epsilon有超过20年的材料测试服务历史，并将在用户的关键应用需要时支持他们的产品。亚博网站下载
的3421型伸长计测量蜂窝和泡沫夹层芯，以及刚性泡沫塑料的剪切应变。这些伸长计可用于测量2%偏置剪切强度、剪切模量和试样破坏前的应力-应变曲线。
伸长计可用于测量试样破坏时的应变，试样夹具限制其面外膨胀。也可用于夹芯剪切疲劳试验。
3421型适用于以下标准的测试:
- 硬质泡沫塑料。剪切强度的测定
- ASTM C273夹层芯材的剪切性能亚博网站下载
- 夹芯材料的剪切疲劳亚博网站下载
- EN 12090隔热产品剪切性能的测定(仅单试样试验)
- DIN 53294三明治的测试;剪切试验
伸长计安装在试样的加载板上。它能在几秒钟内附着到试件上，可用于压缩或拉伸测试夹具加载。该引伸计可根据样品的宽度和厚度进行调整，并包含一个集成刻度，可将其设置为样品的宽度。
测试人员必须通过挤压两个垫将伸长计夹在试样上，将伸长计放在试样的侧面，然后释放垫。伸缩计是自支撑的，不需要任何进一步的调整。在失败之前通过解夹将其移除。
由于3421型引伸计是应变计，它们与所有设计用于应变计传感器的电子设备兼容。通常它们会连接到测试机控制器上，Epsilon会为延伸计配备一个兼容的连接器，直接连接到控制器上。
Epsilon可以提供许多解决方案的信号调理和连接到数据采集系统，海图记录仪，或其他设备，如果一个系统缺乏所需的电子。app亚博体育
特性
3421夹芯剪切引伸仪的主要特点如下:
- 用可靠的、可重复的解决方案取代自制的扩展计和lvdt
- 简单的夹上设计附加在几秒钟内
- 当用夹具来抑制试样厚度膨胀时，是否可以通过试样破坏而保留
- 符合ASTM C273对引伸计的要求
- 延长计测量臂提供了机械超行程停止耐久性
- 可更换部件，维修方便
- 全桥，350欧姆应变测量设计兼容几乎任何测试系统
- 高质量泡沫内衬外壳
规范
关键技术指标3421夹芯剪切伸长计如下:
- 激励:推荐5至10 VDC, 12 VDC或最大VAC
- 输出:2 ~ 4mv /V
- 线性:
- ±5.0 mm/±0.200 "测量范围:
- 位移值<0.5 mm≤0.005 mm
- 位移值≥0.5 mm时，读数≤1.0%
- ±2.5 mm/±0.100 "测量范围:
- 位移值<0.25 mm≤0.001 mm
- 位移值≥0.25 mm时读数≤0.4%
- 温度范围:标准(-ST)为-40°C至+100°C(-40°F至210°F)
- 电缆:整体，超柔性电缆，2.5米(8英尺)标准
- 试件尺寸:厚度(包括芯板和两个加载板):20 - 75mm(0.8 - 3.0英寸);宽度:最小40毫米(1.5 ")，典型50 - 150毫米(2-6 ")
选项
的可用选项如下3421夹芯剪切伸长计：
- 分流校准
- 连接器接口到几乎任何品牌的测试设备app亚博体育

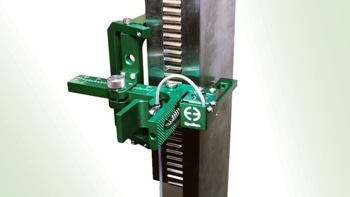

3421三明治芯剪切伸长计，用于测量刚性泡沫塑料的剪切性能

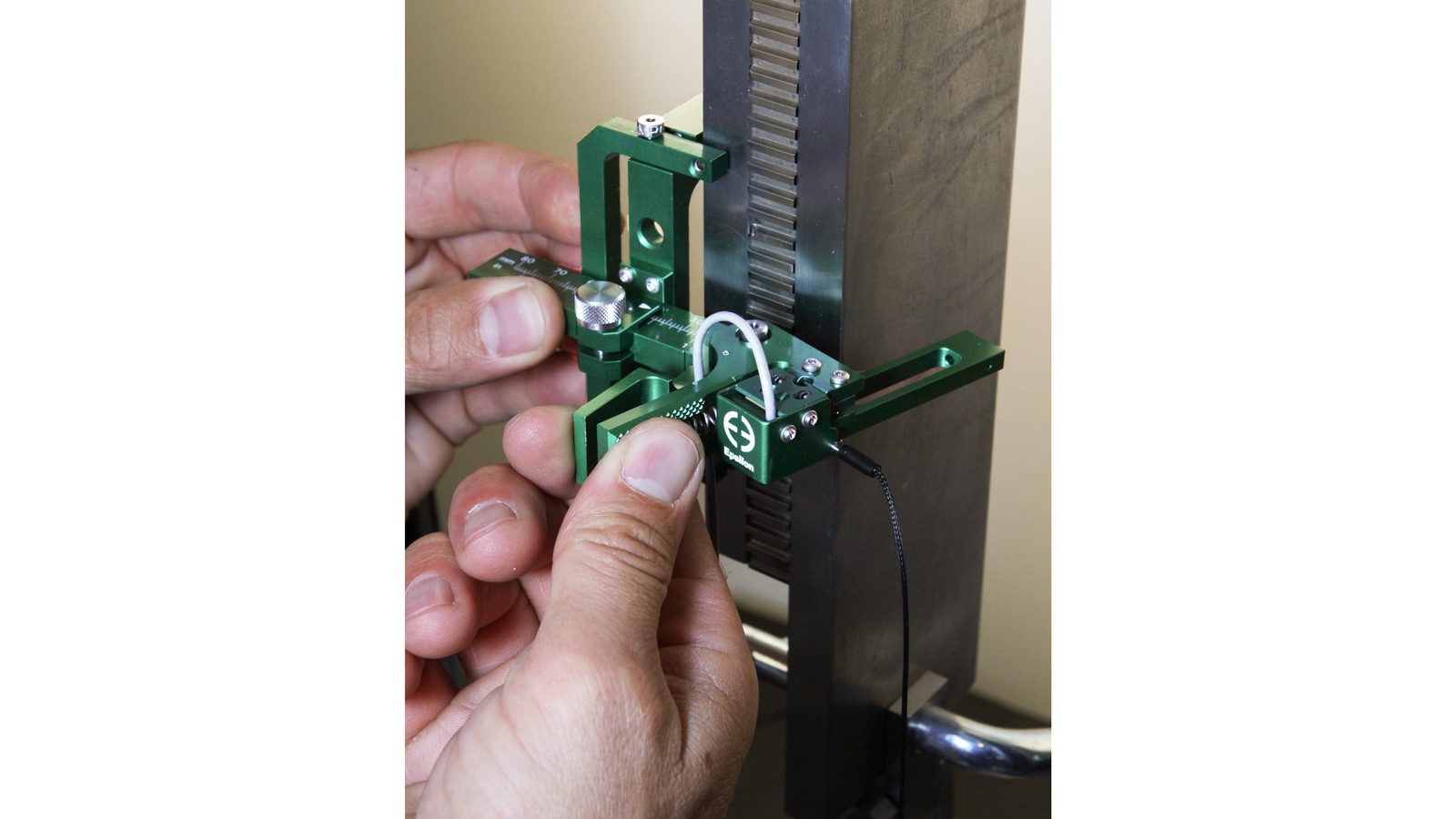

Shear_testing_extensometer-Model_3421-clip-on_feature
Rigid_plastic_foam_shear_testing_extensometer-Model_3421-zero_pin_feature
Shear_testing_extensometer-Model_3421-left_side
