3550轴向/扭转伸长计ε用于同时测量在轴向/扭转试验机中测试的样品的轴向和扭转挠度。
该公司提供36种型号的伸缩计，提供数千种变体。该公司的重点是帮助客户导致模型的开发几乎涵盖任何测试方法。
这些操作和所有的Epsilon的引伸计验证适用的标准，如ISO 9513或ASTM E83使用内部校准系统。这些系统是用Epsilon的激光干涉仪系统校准的。
公司在材料测试领域有20多年的服务历史，并将在用户的关键应用需要时支持他们的产品。亚博网站下载
3550型引伸计常用于双轴试验机中测试的圆形试样，双轴试验机能同时承受扭转和轴向载荷。伸缩计通常是为特定的应用定制的。所有单元均具有双向位移能力，可用于完全反向加载条件下的循环试验。
标准尺寸的模型是自支撑的样品，并在9.5至25.4 mm(0.375至1.000“)直径的样品上工作。延伸计所包含的圆锥形点触点由碳化钨组成。其独特的设计直接测量表面剪切应变角，允许操作在广泛的试件直径而不改变校准。
所有的模型都是专门设计来减少轴之间的串扰，并提供高精度的测量。他们的特点是双重弯曲设计，这是常见的其他Epsilon引伸计。
可选温度范围为-265℃~ 200℃(标准温度范围为-40℃~ 100℃)。公制和英制都有。可提供广泛的量规长度和测量范围。由于传感器经常用于专业测试，公司可以满足客户特定的测试需求。
的3550型伸长计是应变计设备，使它们与所有为应变计传感器设计的电子设备兼容。最常见的是连接到测试机控制器。引伸计的信号调节电子元件通常包括在测试机控制器中，或经常添加。
在这种情况下，伸长计提供正确的连接器和电线，直接插入电子设备。如果系统缺乏所需的电子设备，Epsilon可以提供多种解决方案，使引伸计输出连接到图表记录仪、数据采集板或其他设备。app亚博体育
Epsilon轴向/扭转伸长仪设计用于直接测量剪切应变γ，如图所示。这种设计允许在不需要知道被测试样半径R的情况下，正确地测定剪切应变1．剪切应变与扭转角φ(扭转试验中经常参考的参数)的关系为:
对于直接测量φ而不是γ的引伸计，必须对每一个不同的试样直径和轴向应变进行修正，以正确测定剪切应变。
以下两个例子说明了扭转角随试样直径相对于恒定剪切应变的变化:
特性
的主要特点3550轴向/扭转伸长计如下:
- 全桥，350欧姆应变测量设计兼容几乎任何测试系统
- 在样品上自给
- 标准单元满足ASTM B-1级精度要求。包括测试证书。ISO 9513 class 0,5测试证书可根据要求提供。所有标准单位有0.20%或更好的线性读数扭转。
- 坚固的，双弯曲设计的强度和更好的性能-比单弯曲设计更强
- 可在高达2hz的频率下进行循环测试

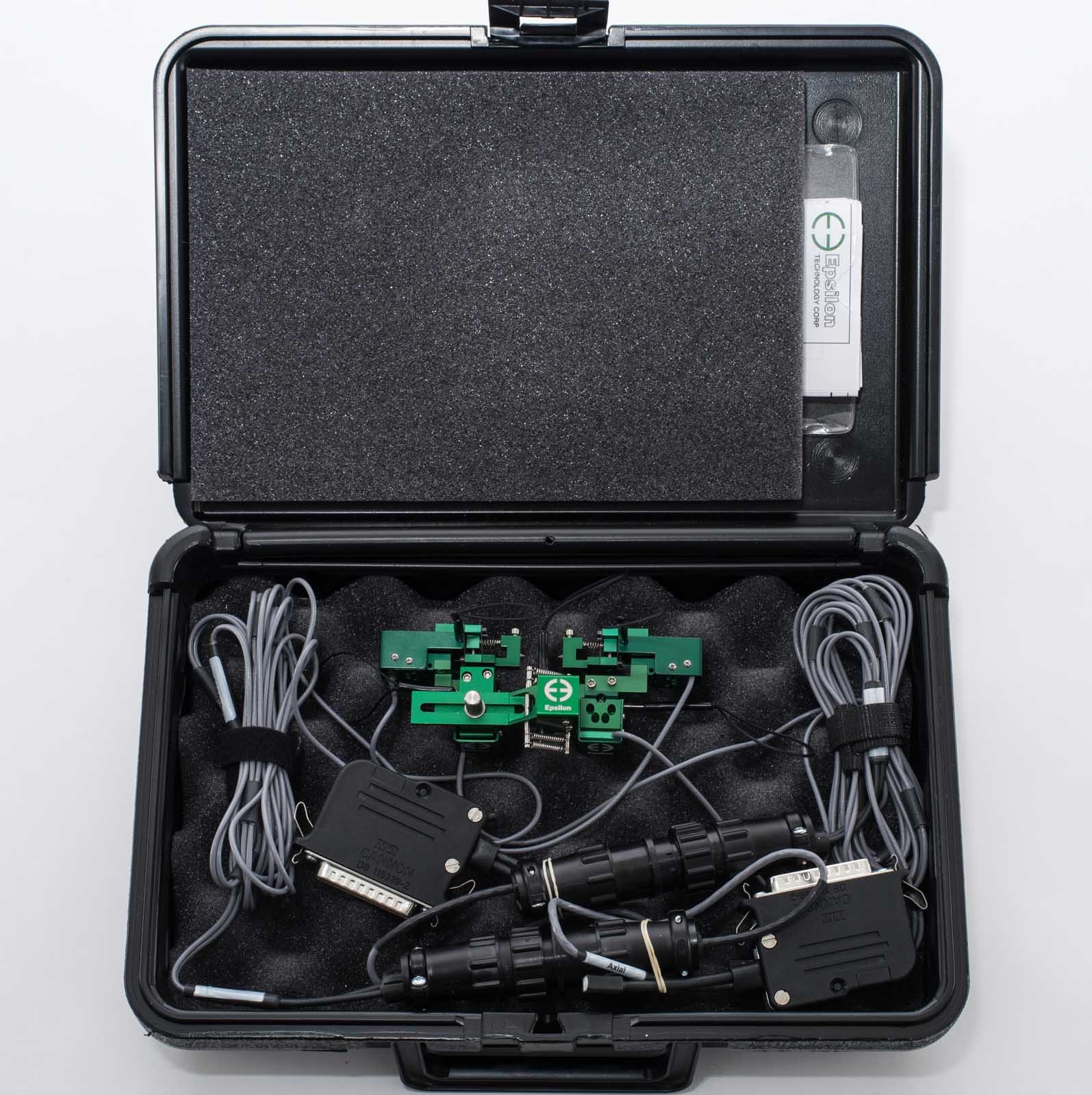

- 高质量泡沫内衬外壳
规范
本产品的主要规格3550轴向/扭转伸长计如下:
- 激励:推荐5至10 VDC, 12 VDC或最大VAC。
- 操作力:< 30 g典型
- 输出:2至4 mV/V，标称，取决于型号
- 温度范围:标准(-ST)为-40°C至+100°C(-40°F至210°F)
- 线性:满量程≤0.15%，视型号而定
- 电缆:整体，超柔性电缆，2.5米(8英尺)标准
- 相声:不到0.5%
选项
的可用选项如下3550轴向/扭转伸长计如下:
- 连接器接口到几乎任何品牌的测试设备app亚博体育
- 分流校准
- 3590AT型轴向/扭转校准器
