7641高温夹式量规(600°C)为断裂力学测试在环境室

7641年高温夹式量规设计用于断裂力学测试在整个环境室必须暴露于高温计。可以使用这些电容传感器700°C (1300°F)无需任何冷却。

7641提供了许多改进ε的产品非冷却,轴向伸长计包括:

  • 一个新的身体风格优化机械性能和减少尺寸和重量
  • 提高操作温度
  • 新的探测器设计,还提供了一些改进包括更好的频率响应,降低噪音,提高灵活性和耐久性
  • 能够存储多个伸长计的校准信号调节器

ε伸长计兼容几乎所有品牌的测试设备,可以直接交付正确的连接器插入。app亚博体育

公司有20多年历史材料测试服务的社区,并将支持他们的产品当用户的关键应用程序需要它。亚博网站下载

这些鳕鱼量规使用高温电容传感器和不需要任何冷却。他们将经营的最高温度限制大多数环境室中使用的材料测试。亚博网站下载7641年模型适用于断裂力学参数的确定如断裂韧性,JIC, R-curve,疲劳裂纹增长率(da / dN),和测试标准,如E399 E1820 E647等。所有的单位都可以取代略有压缩,便于安装。

鳕鱼计提供的先进DT6229控制器。标准输出是0 - 10 VDC模拟信号,与鳕鱼计工厂校准。这个系统提供了许多功能增强,包括:高速数字输出,综合校准和皮重功能,数字和模拟滤波器等等。

7641很容易干扰电流测试控制器和可能直接连接到一个图表记录器或数据采集系统,或直接到电脑。7641可用于标准件如JIC应变控制测试。

特性

的关键特性型号7641下面列出:

  • 可以通过标本留在失败
  • 改进的性能在高温度
  • 改善噪音抑制、精度和分辨率
  • 改善间隙与脚架的设计
  • 改进的线性度和刚度降低
  • 减少重量和大小,和更好的高频性能
  • 所有标准模型是理想的循环测试
    • > 25 Hz是典型的10毫米GL和大,100赫兹对于一些配置
    • 通常限制用户的试验装置,过滤器的选择和软件设置
  • 数字控制器和电源。提供高水平与低噪音直流电压输出。可以很容易地界面的测试控制器,图表记录器,和数据采集板吗
    • 高速模拟和数字输出
    • 直观的基于web的用户界面设置、校准和数据采集
    • 综合校正参考和auto-zero特性
    • 多个伸长计校准文件可以加载使用一个控制器
    • 可以存储多个temperature-specific校准
    • 可选择的数字和模拟滤波器的选择从2赫兹到3 kHz
  • 交付与电子完全校准(可追溯到不良贷款(英国))与用户指定的电压输出。
  • 机械超程保护
  • 所有标准单位符合当前ASTM E399 ASTM E1820和ISO 12135要求精度
  • 耐用的不锈钢刀边缘
  • 高质量的泡沫衬里的情况下提供
  • 崎岖的,双弯曲设计力量和增强性能。下一代设计使循环测试在更高的频率

规范

规范的的关键型号7641提供如下:

  • 模拟输出:用户指定,+ / 5 VDC -10或+ /直流典型,±10.8 VDC铁路
  • 数字输出:24位高速以太网输出内置web界面
  • 模拟滤波器:选择100 Hz模拟和2 Hz - 3千赫数字滤波器
  • 线性:11点线性化,≤0.1% FS典型的线性
  • 循环测试:> 25 Hz典型的@ 10毫米GL, GL > 10 Hz @ 5毫米
  • 解决方法:< 55 PPM (0.006% fs) RMS @ 4 kHz, < 6 PPM (0.0006% fs) @ 100 Hz
  • 温度敏感性(获得):温度敏感性(抵消):20 PPM /°C (0.002% fs /°C)的典型
  • 温度范围:环境到700°C (1300°F)。尽可能使用800°C -ε联系细节。弹簧可能需要定期调整或更换经过长期测试~ 600°C以上
  • 操作力:1 - 5公斤的典型,这取决于模型
  • 传感器电缆:0.7米(2.5英尺)三轴高温电缆、+ 1.5米(5英尺)室温扩展电缆
  • 环境:推荐用于高温测试干燥的空气或惰性/无腐蚀性的气体
  • 力量:包括电源适用于客户的国家

选项

以下选项提供的型号7641:

  • 对真空室壁适配器
  • 连接器接口几乎任何品牌测试设备app亚博体育
  • 双通道DT6229控制器提供
  • 螺栓在刀边附件测试标本没有加工附件点
鳕鱼计为高温断裂力学测试和疲劳裂纹增长到700°C

7641高温夹式量规(600°C)为断裂力学测试在环境室

High_temperature_COD_gage-Model_7641-with_CT_specimen_and_grips

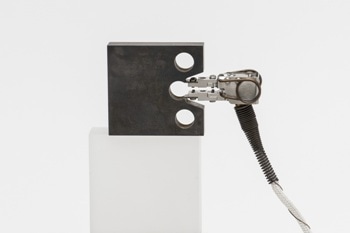

COD_gage_for_elevated_temperature_crack_length_measurement-Model_7641-with_CT_specimen
