的型号3540从Epsilon广泛用于测量变形在三点和四点弯曲试验，压缩试验，和各种通用变形。这些应变测量装置配有磁性底座，便于安装。
挠度测量与一个附加的球形接触尖端的单臂，类似于那些在百分表。全桥应变测量结构提供了与任何为应变测量传感器设计的电子产品兼容的电子输出。
带压力表的磁性底座可以安装在所需的参考表面上，无论是圆形的还是平面的。然后可以将尖端定位，以测量在进行试验时所遇到的变形。磁性底座只能用于低温和标准温度测试。对于高温测试，需要额外的支撑考虑。
所有型号都有一个弹簧加载臂，在位移过大的情况下可以断开，保护压力表免受损坏。上臂对试件施加一个很小的弹簧力，如果需要，这个弹簧力足以进行动态循环测试，但也足够轻，以避免对测试产生影响。由于手臂长度的微小变化可能会导致系统校准的变化，3540包含一个机械止动器，用于在手臂脱落的情况下可重复放置手臂。
作为标准，这些单位与手臂设置，以测量向下偏转时，在垂直位置。这些单元可以倒置使用，也可以在任何方向上使用。它们还可以配置向下加载的伸长计臂弹簧。如果需要，这应该指定，必须注意的是，列出的测量范围是总位移。
的3540型伸长计是应变计设备，使它们与任何设计用于应变计传感器的电子设备兼容。它们通常与测试机控制器相连。引伸计的信号调节电子元件通常包括在测试机控制器中，或经常添加。
在这种情况下，延伸计带有适当的电线和连接器，直接插入电子设备。Epsilon可以为没有必要的电子系统提供一系列的解决方案。这使得引伸计的输出可以连接到图表记录、数据采集板或其他设备。app亚博体育
有36种型号的伸缩计在数千种变化。Epsilon的重点是帮助客户导致了模型的开发，以覆盖几乎任何测试方法。
这些伸缩计的操作验证无论是ISO 9513标准或ASTM E2309使用内部校准系统与Epsilon的激光干涉仪系统校准。
Epsilon在材料测试领域有20多年的服务历史，当用户的关键应用需要时，公司将支持他们的产品。亚博网站下载
特性
3540型的主要特点如下:
- 包括高质量泡沫内衬箱
- 通用偏转传感器涵盖几个测试要求
- 满足ASTM和ISO精度等级如下:
- ASTM E2309 Class A, ISO 9513 Class 1: -001M， -004M， -006M， -005T， -015T， -025T
- ASTM E2309 B类，ISO 9513 2类:-012M， -025M， -050M， -050T， -100T， -200T
- 提供一个可调节的磁性底座，便于安装
- 弹簧加载臂分离，以防止过度移动造成的损坏
- 所有标准单元的线性度均为FS的0.25%或更好
- 全桥式，350欧姆应变测量设计，兼容几乎任何测试系统
- 坚固耐用，双弯曲设计，提高性能
规范
关键技术指标型号3540如下:
- 线性:≤满量程的0.25%
- 输出:2至4 mV/V，标称，取决于型号
- 电缆:整体，超柔性电缆，2.5米(8英尺)标准
- 温度范围:标准(-ST)为-40°C至+100°C(-40°F至210°F)
- 操作力:50克的典型
- 激励:推荐5至10 VDC，最多12 VDC或VAC。
选项
选项提供了以下选项3540型伸长计：
- 臂定位
- 连接器接口到几乎任何品牌的测试设备app亚博体育
- 分流校准

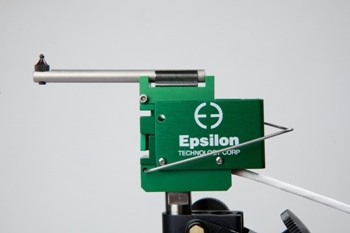

3540挠度计(挠度计)，用于测量三点和四点弯曲试验和压缩试验中的变形
high_sensitivity_deflectometer - 0.15 - _inch_travel model_3540
Deflectometer_for_component_testing-1_inch_travel-Model_3540
Deflection_gage_for_bend_testing-close_up-Model_3540
Deflectometer_for_3_and_4-point_bend_testing-Model_3540
Deflectometer_for_components-Model_3540-inverted

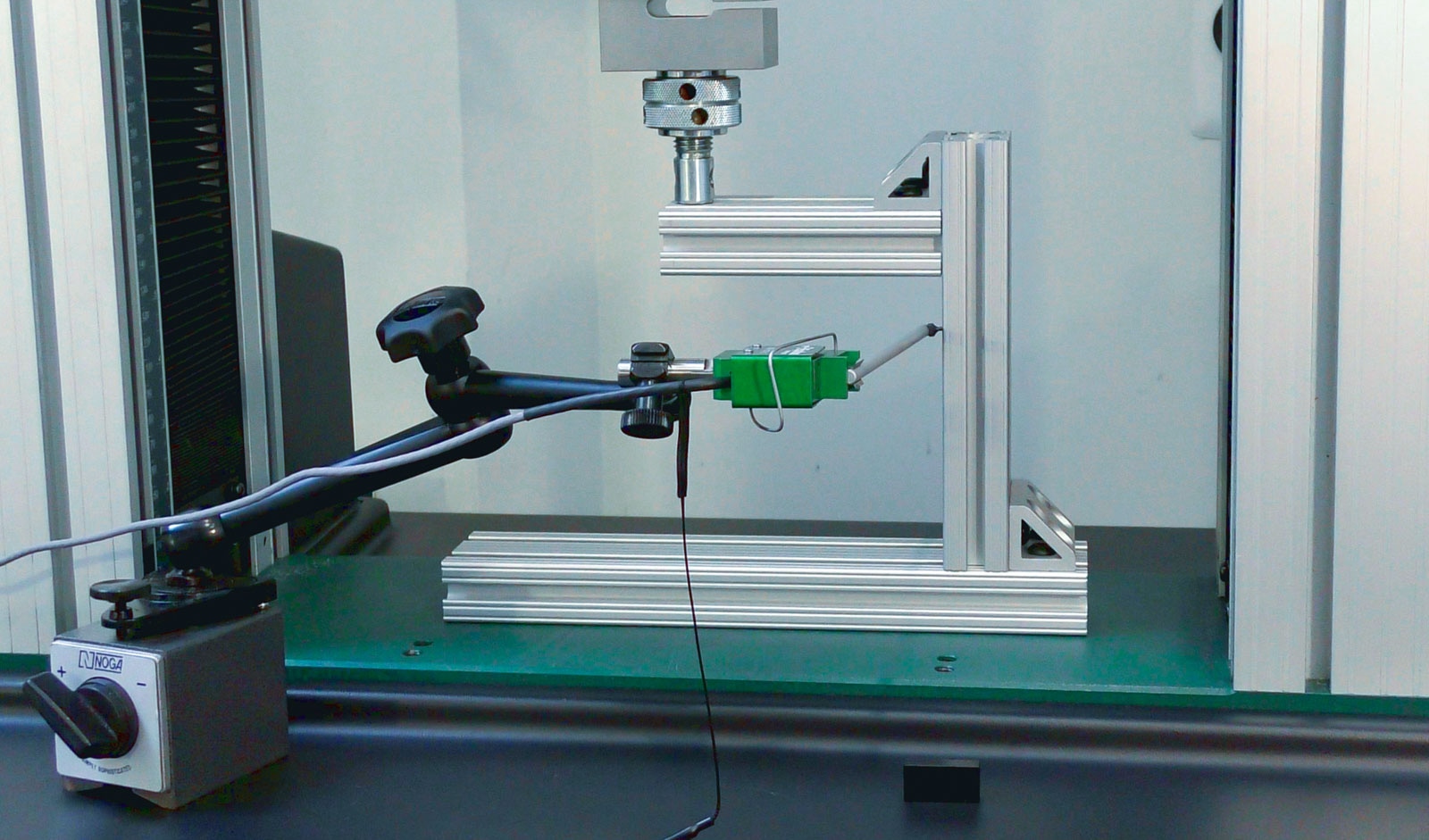

Deflectometer_for_components-Model_3540-sideways_measurement
