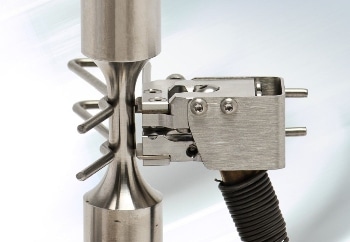

的型号7642适用于整个引伸计必须暴露在高温下的环境舱中。这些电容式引伸计可以使用到700°C(1300°F)没有任何冷却。
7642引伸计采用高温电容式传感器。它们将在材料测试中使用的大多数环境箱的最高温度限制下运行。亚博网站下载7642型适用于金属、复合材料和高温聚合物的压缩、拉伸或循环测试。所有的单位都可以在拉和压的情况下移位。
扩展计配有先进的DT6229控制器。标准输出是0 - 10 VDC模拟信号,出厂时用引伸计校准。该系统提供了几个功能增强,包括内置的校准和皮重功能,高速数字输出,模拟和数字滤波器等。
这些7642易于与大多数现有的测试控制器接口,并可以直接连接到图表记录器,或数据采集,或直接到PC。7642可用于应变控制试验,如低周疲劳试验(LCF)。
型号7642有许多改进的Epsilon的产品,非冷却,轴向伸长计包括:
- 新的探头设计提供了一些改进,包括更好的频率响应、更低的噪音、耐久性和更高的灵活性
- 提高操作温度
- 一种新的车身风格,以减少重量和尺寸,并优化机械性能
- 能够存储与一个信号调节器的许多伸长计的校准
Epsilon的引伸计设计精度非常高,性能明显优于许多测试标准的要求,符合ISO 9513和ASTM E83的最高要求。公司在材料测试领域有20多年的服务历史,并将在用户的关键应用需要时支持他们的产品。亚博网站下载
特性
的主要特点型号7642如下:
- 减轻了重量和尺寸,并提高了高达100hz的高频性能
- 提高高温性能
- 试件破坏后还能继续开吗
- 机械超程停止
- 包括一个高质量的泡沫内衬的情况和一套备用的刀的边缘
- 改善噪音抑制
- 所有模型都可以测量压缩和拉伸,并可用于循环测试
- 硬化的工具钢刀口易于更换。每一个伸缩计都有一个备用套件
- 包括电源和数字控制器。提供高电平直流电压输出,低噪音。可以方便地与数据采集板、测试控制器和图表记录仪连接
- 内置校准参考和自动归零功能
- 可选择的模拟和数字滤波器选项从2赫兹到3 kHz
- 包括高速模拟和数字输出
- 许多伸长计校准文件可以加载使用一个控制器
- 直观的基于web的用户界面设置,校准,和数据采集
- 多种特定温度的校准可以存储
- 坚固耐用,双弯曲设计,提高性能和强度。比单挠设计更强,这也允许在更高频率下进行循环测试
- 船舶用电子设备完全校准,具有用户指定的电压输出(可溯源到NPL)
- 标准装置符合ASTM B-1级精度要求。提供测试证书。ISO 9513 class 0,5测试证书可根据要求提供
规范
系统的关键规格型号7642如下:
- 线性:11点线性化,≤0.1%FS典型线性
- 模拟输出:用户指定,±5 VDC或±10 VDC典型,±10.8 VDC轨道
- 模拟滤波器:可选择100hz模拟和2hz - 3khz数字滤波器
- 解决方法:4kHz时小于55ppm(0.006%FS)均方根值,100Hz时小于6ppm(0.0006%FS)
- 传感器电缆:0.7米(2.5英尺)三轴高温电缆,外加1.5米(5英尺)室温延长电缆
- 标准快速连接套件:适合四舍五入的样品∅15毫米(0.60英寸)。适用于宽度不超过50毫米(2.0英寸),厚度不超过6.35毫米(0.25英寸),宽度不超过19毫米(0.75英寸),厚度从6.35毫米(0.25英寸)到12.5毫米(0.50英寸)的扁平样品。
- 循环试验:>典型25hz,小行程单位可达100hz, @ 0.5 mm p-p
- 温度敏感性(获得):< 100ppm /°C (0.01%FS/°C)典型
- 数字输出:内置web界面的24位高速以太网输出
- 力量:包括用户所在国家/地区的电源(指定)
- 温度敏感性(抵消):20 PPM /°C (0.002%FS /°C)典型
- 操作力:< 100 g典型
- 温度范围:环境温度为700°C(1300°F)。使用高达800°C是可能的-联系Epsilon的细节。在~600°C以上的长期测试后,线材可能需要定期调整或更换。
- 环境:建议在干燥空气或惰性/非腐蚀性气体中进行高温测试
选项
选项提供了以下选项7642型伸长计:
- 连接器接口到几乎任何品牌的测试设备app亚博体育
- 双通道DT6229控制器
- 测量长度适配器套件(适用于温度≤300°C(570°F))
- 真空室的舱壁适配器
7642高温非冷却轴向伸长计(700°C),适合测试复合材料,金属和高温
Elevated_temperature_extensometer_for_strain_measurement_in_an_environmental_chamber-Model_7642
Extensometer_for_high_temperature_strain_measurement_in_environmental_chambers-Model_7642_with_2inch_GL
High_temperature_tension_and_transverse_extensometers_for_environmental_chambers-Model_7642_with_Model_7675

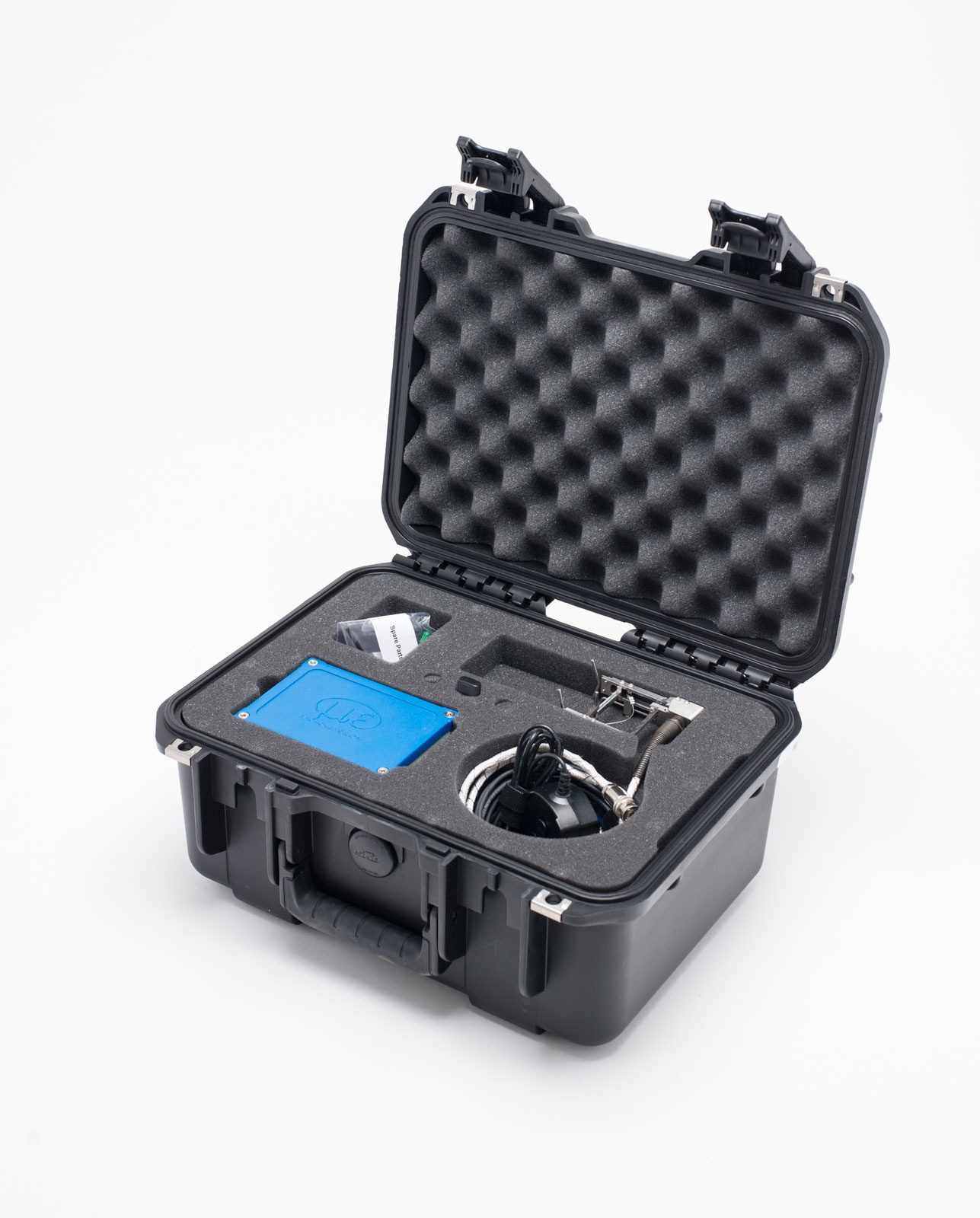

Model_7642_extensometer_in_its_case
