的3549年高温热炉伸长计挂载从ε可以连接到测试样本在几秒钟。这么热挂载单元灵敏度很低振动,使其适合的要求要求高温、压力控制轴向测试,和其他普通的测试方法。
- 3549年模型操作,验证和所有其他ε的伸长计,如ISO 9513或适当的标准ASTM E83与内部校准的校准系统ε的激光干涉仪系统
- ε伸长计可以用于几乎所有品牌的测试设备并提供适当的连接直接插入,或提供一个单独的放大器和护发素app亚博体育
- 有20余年的历史材料测试服务社区,小量的背后其产品,以满足客户的关键的应用程序需亚博网站下载求
模型设计的3549是一个重大突破外部安装炉伸长计。这个新的伸长计设计用于满足应变控制的严格要求测试按照ISO 6892,虽然引进一些创新的特性,将有助于提高生产力与静态测试应用程序,如压缩和张力测试,和长期的测试,如蠕变和低循环疲劳。
整体设计减少公共实验室环境振动的任何影响。这个挂载热单元还包括一个新颖的功能,使用户能够准确地解决对试样的接触力。这允许一个更和可重复的接触力,限制接触及错误。
伸长计安装在滑动支架,可以连接到负载测试系统的框架;可选的负载框架也提供安装支架。它的计量长度自动设置在安装之前测试标本,使热达到热平衡后安装。
3549标准温度版本的模型是设计用于在分裂类型材料测试炉1200°C (2200°F)和由水冷bracketry。亚博网站下载高温选项允许温度高达1600°C (2900°F)。延伸仪可以使用在旋转木马系统快速高温测试。
标准温度版本(1200°C)提供高纯度铝棒。高温仪器包括阿尔法级碳化硅棒。棒被定制以适合炉所需的长度。客户可以集成与炉断路器安装支架。加载框架安装支架也可以由ε适合测试框架。
的3549型热炉伸长计挂载应变我们设备,它们可以被用于任何电子产品为应变我们开发的传感器。他们通常链接到测试机控制器。伸长计的信号调节电子通常是包含在测试机控制器,或可能被添加。
在这种情况下,伸长计分布以及正确的连接器和电线直接插入到电子产品。对于缺乏所需的电子系统,ε可以提供一系列的解决方案,使伸长计输出连接到图表记录器,数据采集板,或其他设备。app亚博体育
特性
的关键特性3549年高温热炉伸长计挂载如下:
- 热挂载和可伸缩的。
- 为这些应用程序开发需要大于±2.5毫米(0.10±”)全面测量范围。对于需要较小的满刻度范围的应用程序,客户可以看到模型3648或7650。
- 可以通过标本留在失败。
- 计量长度自动设置在每个测试ε的创新的自动对焦功能机制允许将设备安装在样本在几秒钟内。
- 开发满足应变控制的要求测试,如ISO 6892要求,也更常见的测试。3549年模型能够从外部振动隔离应变传感组件。
- 创新的幻灯片山使伸长计进行标本后实现测试温度。
- 包括接触力设置组装容易控制接触力,使简单的和可重复的位置extenso¬计在随后的标本使用相同数量的力量。
- 计长度可以很容易地适应几乎任何使用计量长度间距器计量长度。
- 崎岖,双弯曲设计改进的强度和性能。
- 所有的模型都可以测量压缩和紧张和可用于循环测试。
- 大多数标准单位满足ASTM类b - 1的要求精度。还包括一个测试证书。ISO 9513 0, 5级测试证书是可用的请求。杆长度的配置可能会影响最终的阶级等级。
- 全桥,350Ω应变我们设计兼容几乎所有的测试系统。
- 包括快速连接连接器水管冷却管道和电气连接使伸长计安装方便的身体。
- 机械超程停在两个方向。
- 包括高质量的泡沫衬里的情况下和一套备用的陶瓷棒。
- 设计用于在旋转木马系统或单一的熔炉。
- 所有单位都与阿尔法级碳化硅棒(1600°C)或高纯度氧化铝陶瓷棒(1200°C)。
规范
的主要规范3549年高温热炉伸长计挂载如下:
- 激励:5到10 VDC推荐,最多12 VDC或休假。
- 线性:≤0.15%的全尺寸测量范围,取决于模型
- 输出:1.5到2 mV / V,名义,取决于模型
- 接触力:可调400 g
- 操作力:< 30 g典型
- 温度范围:标准(-)是1200°C (2200°F),可选(ht) 1600°C (2900°F)
- 电缆:积分,超灵活有线电视、2.5米(8英尺)标准
- CE认证
选项
可选配件的3549年高温热炉伸长计挂载如下:
- 2050型恒温水再次浴
- 分流校准
- 加载框架安装支架
- 连接器接口几乎任何品牌测试设备app亚博体育
- 使用高温选项(ht后缀)到1600°C

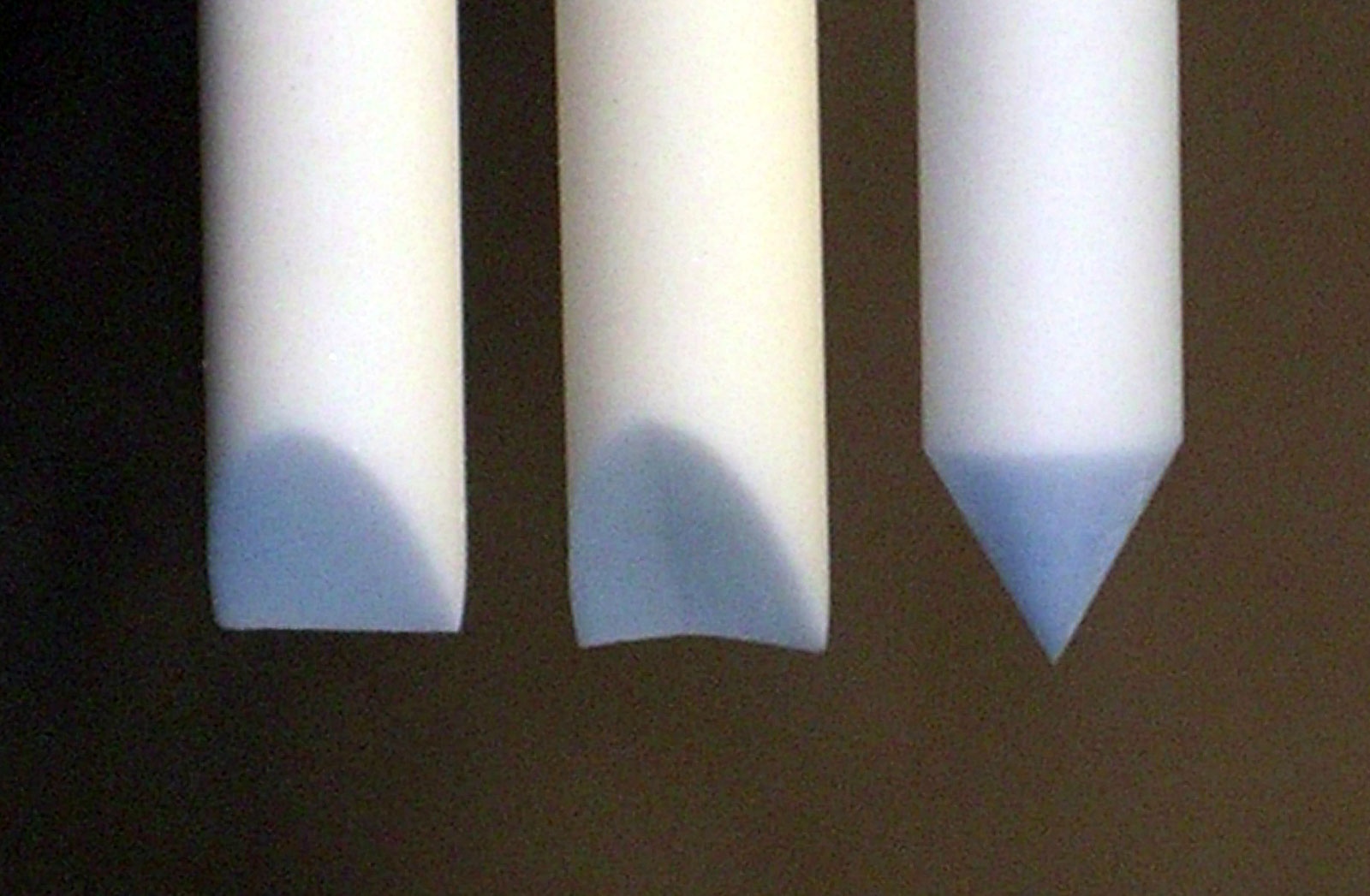

- 指定杆尖风格。可用的选择:三角凿,直凿,锥形小费
- 专业刀边
