ε的3448高温引伸计是专为感应加热系统和电炉设计的。这些单元使用公司独有的、自支持的设计，并且有各种各样的选项可以覆盖大多数测试应用程序。
- 1995年，Epsilon向市场推出了第一台陶瓷纤维线的自支撑轴向炉引伸仪
- Epsilon的工程师已经评估了感应加热器版本(杆和纤维绳附件相互平行)和传统陶瓷纤维绳附件(高于陶瓷棒)的脐带位置，发现它们的性能是相同的
- Epsilon公司的所有引伸计都通过内部校准系统，通过激光干涉仪系统校准，符合ISO 9513或ASTM E83等适用标准
- Epsilon为材料测试界提供了超过20年的服务，支持其产品满足用户的关键应用需求亚博网站下载
Epsilon公司开发了这种独特的高温引伸计，用于在感应加热系统和熔炉产生的高温下测试陶瓷、复合材料和金属。这些特性的组合使这些引伸计易于使用，并与其他类似的高温引伸计相比，提高了性能。
轻，柔韧的陶瓷纤维线被用来定位单元在标本上，使这个伸长计自我支持在标本上。没有要求炉子安装支架。由于传感器的重量轻和自支撑设计，测试样品上的侧负载显著降低。
型号3448很容易被大多数炉接受，有一个侧面的切割为一个引伸计。一个不同的陶瓷线放置使引伸计可以很容易地在感应加热系统的线圈之间传递。
对流散热片和辐射热屏蔽的组合允许3448型在样品温度高达1200°C(2200°F)时使用，而不需要任何冷却。可选的微型风机可提高在最高温度下的稳定性，并可用于获得高精度和小伸长的测试。
该风扇有一个磁性底座作为支撑，所以它可以被放置在靠近伸缩计的任何位置。对于感应加热系统，一般不需要风扇冷却。
该引伸计还配备了高纯度氧化铝陶瓷棒，可定制长度，以适应熔炉。每一个引伸计包括一个备用装置。客户可以根据需要指定v形凿、直凿或锥形接触点。
大多数单元在压缩和拉伸方面都同样良好，使其能够执行压缩、拉伸和循环测试，如使用单个单元进行低周疲劳。
特殊型号可用于真空炉。Epsilon也可以提供辐射传热冷却版本。这就要求加长计模块被一个水冷外壳包围，外壳有一个用于陶瓷棒的前插槽。
特性
的主要特点3448高温引伸计如下:
- 通过试件的破坏，仍可保留。
- 坚固耐用的双弯曲设计有助于提高强度和性能。
- 全桥式，350欧姆应变设计提供了兼容几乎任何测试系统。
- 所有单元都有高纯度的氧化铝陶瓷棒
- 机械超行程在两个方向停止。
- 可安装柔性陶瓷纤维线。易于安装，Epsilon独特的设计避免了外部支撑支架的要求。低接触力在测试中没有差别，就像某些外部支持的扩展计。
- 包括高品质，泡沫内衬的外壳，八根陶瓷纤维线和一套备用陶瓷棒。
- 大多数标准单元满足ASTM B-1级的精度要求。包括一个测试证书。可根据要求提供ISO 9513 0,5级测试证书。杆的长度配置会影响最终的等级评定。
- 使用时无需冷却至1200°C(2200°F)。可选的小风扇提高稳定性在最高的温度。
- 它几乎可以用在任何带有侧入口插口的引伸计炉上。可选择的配置插入线圈之间的感应加热器。
- 可在受控和真空环境中使用的版本。辐射传热冷却版本也可用于这些应用。
规范
主要规格的3448高温引伸计如下:
- 输出:2至4mv /V，标称，视机型而定
- 激励:推荐5至10 VDC，最大12 VDC或VAC。
- 温度范围:环境温度可达1200°C(2200°F)，所有版本
- 线性:≤满量程的0.15%，视型号而定
- 操作力:一般是10到20克
- 接触力:可调，大约200克取决于配置
- 电缆:积分，超柔性电缆，2.5米(8英尺)标准
选项
控件提供以下选项3448高温引伸计：
- 分流校准
- 炉或感应加热器用陶瓷线方向(指定)
- 空气冷却风扇，添加后缀-AC

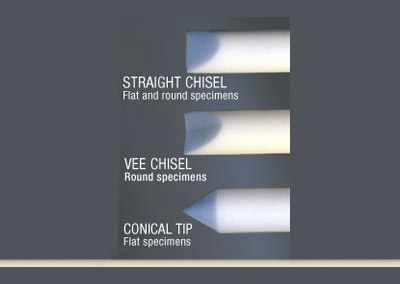

- 指定所需的杆尖样式。可选择有:直凿、v形凿、锥形尖
3448高温自给式加热炉伸长计(1200°C)，用于加热炉和感应加热系统
Self_supporting_furnace_extensometer-close_up-Model_3448
Extensometer_for_high_temperature_strain_measurement_of_metals-Model_3448
Self_supporting_furnace_extensometer_shown_with_furnace_closed-Model_3448
high_temperature_extensometer_for_induction_heating model_3448 - 010 m -加州大学
extensometer_for_induction_heating_with_radiant_cooling model_3448rcih - 010 m - 015 -加州大学
