用于压缩测试的3542L长表长度轴向伸长计

长量规长度延伸计的量规长度为100mm(4”)或更大,用于压缩和拉伸测试。该单元是专门为需要低强度应变测量的长量规长度应用而设计的。

3542L长表长度轴向伸长仪具有双弯曲设计,使其坚固耐用,对振动不敏感。它们被设计用于测试各种各样的材料,包括陶瓷、金属、塑料和复合材料。亚博网站下载ε的3543型通常推荐用于需要较大量程和较长的量规长度的应用场合。

型号3542L配备了Epsilon的快速附加套件,使引伸计能够安装在测试样品上。快速连接套件可以拆卸,使伸缩计可以用橡皮筋和弹簧安装在样品上。

由于3542L引伸计是应变计,它们可以用于应变计传感器的任何类型的电子设备。这些伸长计通常连接到试验机控制器上。延伸计的信号调节电子学通常包括在测试机控制器中,也可以添加。

在这种情况下,引伸计提供正确的连接器和线路,以便它可以直接插入电子设备。Epsilon可以为缺乏所需电子设备的系统提供一系列解决方案,使引伸计输出连接到图表记录仪、数据采集板或其他设备。

Epsilon引伸计与几乎每一个品牌的测试设备兼容,可以提供适当的连接器直接插入,或提供单独的调节器和放大器。app亚博体育

操作这些,和从Epsilon的其他伸长计,验证适用的标准,如ISO 9513或ASTM E83使用内部校准系统,用Epsilon的激光干涉仪系统校准。

在材料测试领域有20多年的服务经验,Epsilon的产品能够满足用户的关键应用要求。亚博网站下载

特性

的主要特点3542L长规长度轴向伸长计如下:

  • 全桥,350欧姆应变测量设计提供兼容性几乎任何测试系统
  • 标准快速附加套件,可快速安装到样品
  • 坚固耐用,双弯曲设计,提高强度和性能。比单挠设计更强,这也可以在更高频率下进行循环测试
  • 所有模型都可以测量压缩和拉伸,并可用于循环测试
  • 机械超行程停止在两个方向
  • 可更换的臂和垫片,便于维修。这也可以根据不同的测试要求改变量规长度
  • 低温和高温选项扩展工艺从低至-265°C(-450°F)到+200°C(400°F)
  • 硬化的工具钢刀口易于更换。每一个伸缩计都有一个备用套件
  • 试件破坏后是否还能继续
  • 包括高质量的泡沫内衬外壳
  • 标准单元满足ASTM B-1级精度要求。包括测试证书。ISO 9513 class 0,5测试证书可根据要求提供

规范

本产品的主要规格3542L长规长度轴向伸长计如下:

  • 输出:2至4 mV/V,标称,取决于型号
  • 线性:满量程≤0.15%
  • 激励:推荐5至10 VDC, 12 VDC或最大VAC。
  • 温度范围:标准(-ST)为-40°C至+100°C(-40°F至210°F)
  • 操作力:根据型号配置,一般少于30克
  • 标准快速连接套件:适合圆形样品高达25毫米(1.0“)直径和平底到12毫米厚31毫米宽(0.5“1.25”)
  • 电缆:整体,超柔性电缆,2.5米(8英尺)标准

选项

的可用选项如下3542L长规长度轴向伸长计

  • 快速连接套件线大样品
  • 连接器接口到几乎任何品牌的测试设备app亚博体育
  • 专业刀边
  • 特殊涂层和不锈钢刀口可用于生物医学测试。
  • 更改仪表长度的适配器套件
  • 分流校准

用于压缩测试的3542L长表长度轴向伸长计

long_gauge_length_extensometer_testing_steel_rod model_3542l - 500 m - 006 m - uncrop
long_gauge_length_extensometer_testing_wire model_3542l - 0800 - 050 t - uncrop
3542 l - 500 m_long_gauge_length_extensometer_in_its_case

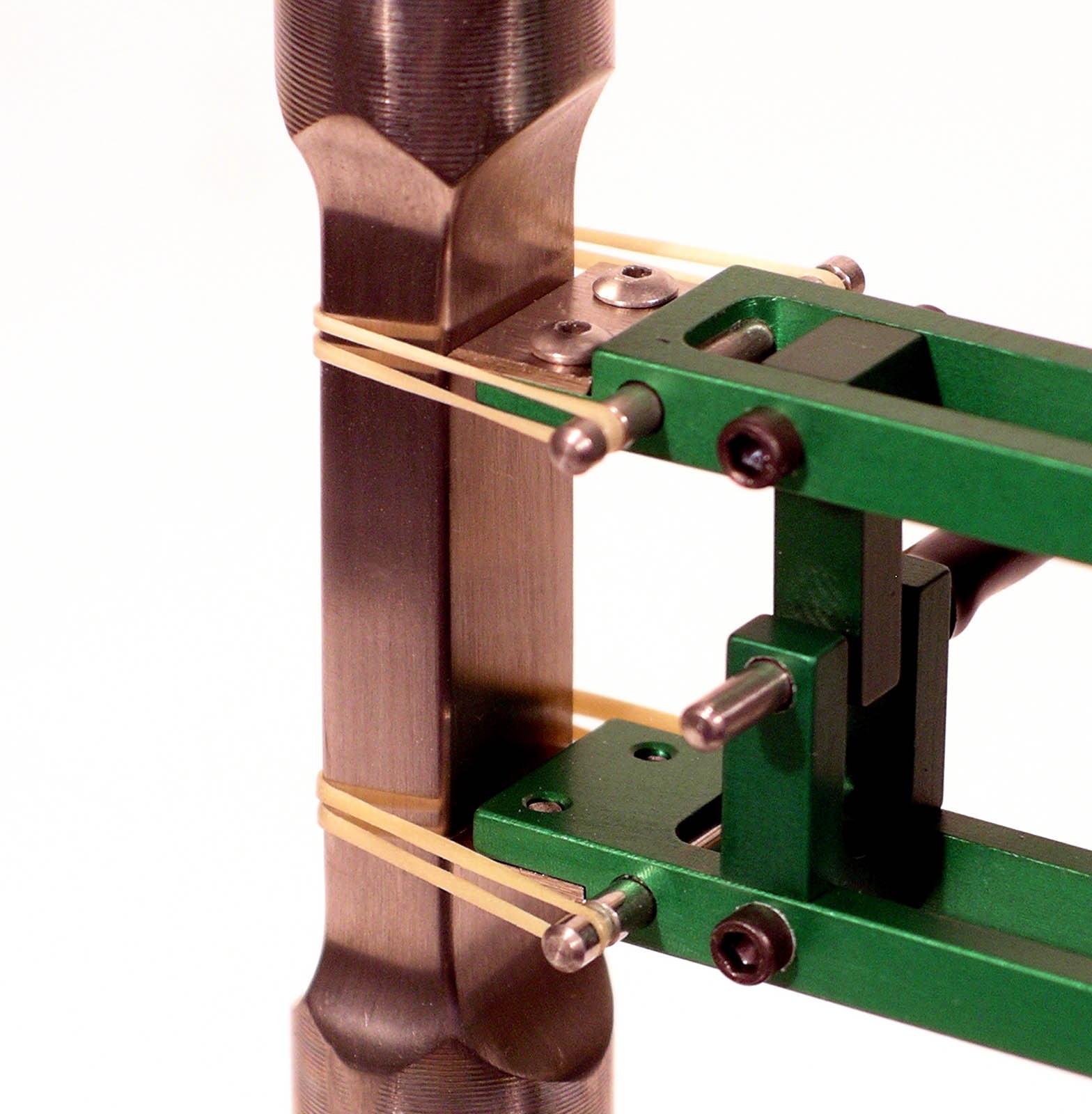

3542年_extensometer_attached_using_rubber_bands
3542年_extensometer_attached_using_springs
