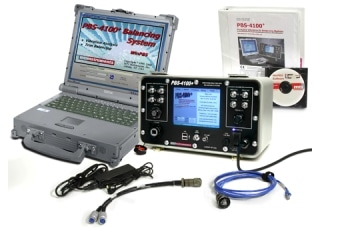

新的和强大的pbs - 4100 +在便携式PBS家族是最新的模型,取得了新突破。它是最先进的振动分析和调整平衡系统用于军事和商业航空社区。
MTI仪器pbs - 4100 +工作流引擎振动分析和平衡
视频来源:MTI仪器
pbs - 4100 +是灵活和强大的工业用户。它可以用于最新的航空涡扇发动机,aero-derivative燃气轮机或电动泵在电厂。极强的,崎岖的和节省近一半的重量和大小之前的pbs - 4100版本。
系统一个密封的外特性情况下,被动冷却,和内部冲击保护,所以它可以不断冲击和工作。它简化了电厂工程师的工作和航空力学。pbs的复杂的电子产品和软件- 4100 +简化振动测试,而其低重量和体积小方便处理。
pbs - 4100 +可用于任何类型的引擎或飞机来诊断振动问题,进行发动机振动调查,调整平衡引擎。预定程序的参数为每个引擎模型提供快速设置,确保准确的数据。这个工具提供airmotives持续二十年的传统,航空公司和发动机制造商提供一个可靠的和易于使用的发动机振动的工具。
部门或额外的配件不需要为用户已经拥有的早期模型PBS - 4100,作为新PBS - 4100 +是与所有PBS早些时候系统完全兼容。现有的程序、电缆和平衡系数将所有的工作。
完整的功能——证明WinPBS软件包提供了一组振动分析工具为用户选择特定的引擎类型,收集并记录振动数据,研究振动问题,平衡引擎。一套系统还包括维护和自校准工具系统可用性达到100%。
振动的调查——清晰、简洁的全彩图像精确振动问题的加速和减速。宽带和振动水平准确地显示在实时跟踪,使快速诊断和飞机服务的回报。
振动诊断——可以很容易地确定发动机振动的具体原因和维修使用全彩振动可以快速进行调查和频谱分析功能的pbs - 4100 +。
调整平衡——平衡向导,用户可以浏览修剪平衡过程已经和图形指南。准确的体重迅速得到飞机回服务解决方案。pbs - 4100 +也包含3-shot阴谋平衡法来保持用户在需要时飞行。
一般精度
速度(转速) |
数据通过数据接口(DDI) |
通过模拟输出数据 |
0.02%3 |
0.05%3 |
振动 |
加速度输入2/速度输出 |
跟踪 |
宽带 |
阶段 |
0.5%的典型1.0%最大 |
0.5%的典型 |
±1°马克斯 |
加速度输入2/位移输出 |
跟踪 |
宽带 |
阶段 |
0.5%的典型1.0%最大 |
0.5%的典型 |
±1°马克斯 |
速度速度输入/输出 |
跟踪 |
宽带 |
阶段 |
0.5%的典型1.0%最大 |
0.5%的典型 |
±1°马克斯 |
输入/输出位移速度 |
跟踪 |
宽带 |
阶段 |
0.5%的典型1.0%最大 |
0.5%的典型 |
±1°马克斯 |
(1)模拟输出可编程为0 X伏信号成比例分配测量值X 10伏特。
(2)与可选的远程充电转换器
(3)精度是FSR的%。
特性
以下是pbs - 4100 +的关键特性:
- 建在诊断和自校准,降低维护成本,没有停机时间
- 省钱、燃料、时间和提高机器的可用性
- 大型彩色面板显示,便于查看
- 证明了颜色,图形用户界面触摸屏方便和可靠运行
- 触摸屏界面,方便和快速操作
- 4振动速度频道和3渠道综合机测试
- 双奔腾处理器的速度——你不会错过任何数据
- 平衡向导,以方便和精确的修剪平衡在触摸一个按钮
- 完成电缆集所有发动机和飞机类型和连接配件
最新一代pbs - 4100 +系统从MTI可以为你工作。可用的测试参数和连接工具和证明所有类型的引擎,pbs - 4100 +系统是一个非常有用的引擎维护工具。用户是否有一个飞机或大型舰队的飞机/发动机组合,这个系统会很快偿还投资通过提供更快的解决振动问题和大大减少昂贵的引擎删除。
应用程序
pbs - 4100 +中使用:
- 军事航空
- 商业航空
- 航空公司
- 地区航空公司
- 发动机制造商
- 工厂维修
- 支持和现场服务人员
- 机开发测试
- 机器检修和验收测试
- 调整平衡
- 振动诊断
- 独立振动顾问
