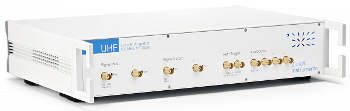

来自uhfli苏黎世仪器是一种数字锁定放大器，涵盖DC和600 MHz之间的频率范围。除了所有商业锁定放大器之间的最高运行频率之外，还Uhfli.还提供了用于解调的30 ns的最低时间常数，这导致解调带宽大于5MHz。
模拟前端提供了4 nV/√Hz的优秀噪声性能，这有助于在几个应用程序中保持高信噪比，同时加速测量。结合最先进的仪器控制软件LabOne®，Uhfli是旗舰所有苏黎世仪器产品，也意味着当今科学仪器的复杂性。
主要特征
UHFLI放大器的主要特点如下：
- 两个高性能信号发生器
- FFT频谱分析仪，5 MHz跨度
- 每个锁定单位的四个独立谐波
- 两个独立的锁定单元
- 高分辨率12位范围65k样本
- labone工具集（Linux和Windows）
- 工作频率为600mhz
- 频率响应分析仪(FRA)
应用程序
UHFLI放大器的主要应用如下：
- 纳米与量子物理:单电子晶体管，噪声测量，磁阻调频，石墨烯，量子计算
- 传感器和执行器：NEMS，MEMS，例如加速度计，陀螺仪等
- 扫描探针显微镜:扫描近场光学显微镜(SNOM)，高速AFM
- Medtech：电阻抗光谱，流式细胞仪
- 工业生产:RFID传输解调器，无损检测(NDT)，芯片测试，故障分析
- 共聚焦显微镜，激光光谱：超高速扫描，THz光谱
- 工程研发：FFT频谱分析仪，矢量网络分析仪（VNA），振荡器测试和FRA
Uhfli功能图
两个信号输入和两个信号输出有效地在单个仪器中提供两个锁定放大器。每个锁定放大器单元由四个双相解调器组成，同时提供X，Y，R和θ。
高精度信号输入
这Uhfli.两个信号输入提供卓越的噪声规格和单端模式。输入耦合可以从高阻抗选择到50Ω，这适用于高速和低频应用。UHFLI提供了两个额外的输入和两个额外的双向连接器，用于在外部事件上进行精确触发和外部参考模式。它还支持双自动和双内部参考模式。
信号发生器
Uhfli产生两个适合于驱动最多调制装置或被测装置的低失真正弦输出。UHF-MF多频选项提供六个辅助振荡器，使生产最多八个正弦曲线的衬垫组合。前面板上的额外连接器提供了外部硬件的相位，解调幅度或正交信号，方波引用或触发信号。
解调器和过滤器
UHFLI设有八个双相解调器，该双相解调器设计用于在每个信号单元的四个谐波频率下进行并发测量。每个解调器都具有可单独可配置的滤波器参数。解调后的测量相位和幅度数据是实时流式流式传输到主计算机。
触发器
触发器和参考网络提供卓越的性能操作：参考输入和输出工作在600 MHz的带宽，触发输入和输出的反应时间为100 ns。这Uhfli.是具有特殊软件和硬件触发功能的主要锁定放大器。
硬件触发器能够对物理条件做出快速反应，而软件触发器提供了一个基础设施来描述复杂的触发标准。触发器被用来在特定的时间点输出解调的样本，或者用来协调UHFLI内部各个功能域之间的动作。
算术单位
算术单元有助于对多个测量数据的快速计算。该处理器具有在辅助输出上存在的所有数据的乘法，划分，添加和减法。应用包括参考，平衡检测或双频谐振跟踪的归一化。
