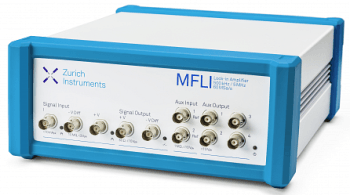

来自苏黎世乐器是一种数字锁定放大器，为低频和中频范围内的测量设定了新的基准测试。MFLI有两个版本，覆盖频率范围DC至500 kHz至直流至5 MHz。后来可以将放大器从500 kHz升级到5 MHz。
MFLI将高性能与出色的Labone整合®工具集借助精心设计的模拟和数字前端，并结合了快速数字处理的优势，该处理由FPGA上的FPGA提供。嵌入式的Web和数据服务器可以简单地连接到运行Web浏览器的任何设备。
主要特征
MFLI放大器的主要功能如下：
- 插上嵌入的Labone®网络服务器
- DC -500 kHz/5 MHz，60 msa/s，16位
- 电池操作使用交流线和直流电源
- Labone Toolset包括扫地机，范围，频谱分析仪等。
- 电流和差分电压输入
- USB 2.0和1 GBE高速连接
- 可以在现场升级，并带有选项
申请
MFLI放大器的主要应用如下：
- 亚博网站下载材料研究
- 纳米和量子电子
- 扫描隧道显微镜
- 四端传感
- 地震测量
- 光学斩波器应用
- 脉冲激光应用，例如高功率激光器
- 低温物理
MFLI功能图
前面板接口
前面板Mfli具有一个差分电压输入，一个电流信号输入，两个辅助输入以及一个可以用作参考输入的差分信号输出和四个辅助输出。
信号输入和输出可以以差分和单端模式进行操作，以进行实验，这些模式需要额外的噪声干扰。信号接地可以归因于信号输入的BNC盾牌或仪器接地。
电压和电流测量值
电流和电压测量均由基本仪器支持，但是电压和电流的同时测量需要MF-MD多模型选项。模拟前端具有AC/DC耦合选择以及可变输入阻抗，而对数字采样的高频类似物则提供了大量的采样因子，从而为范围提供了高级锁定性能和高信号保真度。
输出通道
每个解调剂的X，Y，R和θ的锁定测量结果可以通过以下方式使用：
- 通过一个GBE或USB 2.0转移到主机PC上，并显示在Labone上®用户界面，可以使用几种Labone工具之一对其进行分析，或者仅使用几个鼠标点击在本地存储。
- 模拟输出到前面板上的四个辅助输出中的任何一个。可以为所有信号设置单个偏移和缩放率，而612 KSA/S采样率可以确保所有解调的信号元素都可靠地存在于物理连接器上。信号带宽对于所有信号都是相同的，并且可能高达200 kHz。
- 结果在本地存储在USB质量存储设备中，该设备被插入两个USB连接器之一。
后面板接口
后面板提供了其他BNC连接器，该连接器由两个触发输入，两个触发输出和一个输入和一个输出组成，可用于10 MHz时钟同步。此外，SCSI连接器还可以访问每个DIO通道。可以在标准的90-240 V主电源或外部12 V DC电源的帮助下操作这些设备，例如，从外部电池组中以破坏地面环。
