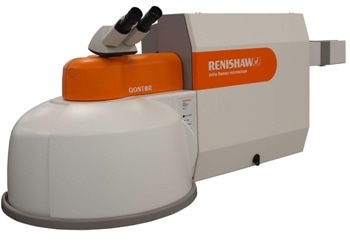

的inVia Qontor®共聚焦拉曼显微镜是一个灵活的研究级别系统，具有特殊的实时焦点跟踪能力。该系统保留了Renishaw世界著名的inVia Reflex™显微镜的所有功能。除此之外，它还增加了一系列可用性特性，包括新的、强大的LiveTrack™焦点跟踪技术。
使用该显微镜，用户可以检查弯曲、不平整或粗糙表面的样品。
- 在手动控制下进行调查时，将样本的视图保持在焦点中
- 可以在3D中观察拉曼化学图像，并且可以观察到地形和化学
- 不均匀，粗糙和弯曲的表面可以是拉曼映射的
- 在整个动态测量中保持焦点，例如样品冷却/加热以及环境条件变化时的冗长测量期间
- 只需要少量或不需要样品制备
- 不需要耗时的表面预扫描
LiveTrack技术
为了保持焦点，LiveTrack结合了样品台精确的垂直运动控制和最新的光学技术。LiveTrack功能在拉曼采集模式和白光视频查看，提供了比其他方法的主要优点。
Livetrack的关键特征如下：
保持专注
焦点作为样本实时维护:
- 是根据用户命令移动的吗
- 在拉曼数据收集时扫描
- 合同或扩展 - 例如由于湿度或温度的变化
LiveTrack可以垂直偏移，允许在被跟踪的界面上方或下方的预定高度处收集拉曼数据。
拉曼地图不均匀，粗糙和弯曲表面
使用LiveTrack，用户可以从粗糙表面获取拉曼数据。这有助于节省时间，并能够研究表面的化学和物理状态，而不是批量研究。
随着拉曼图的进展，LiveTrack不断微调样本的高度，以保持样本在焦点上。结果数据可以呈现为2D(“自上而下”)图像，也可以呈现为可旋转的3D表面，以传达材料的地形和化学结构。
除了绘制粗糙表面，LiveTrack还有助于绘制不平整或有角度的表面，如半导体晶圆，可以弯曲。即使鞠躬可能非常轻微，没有LiveTrack，这足以危及高放大拉曼分析。
Livetrack可以应用于任何界面，折射率存在相当大的差异。这可以是空气和固体样品之间的表面界面，但它也可以是两个不同层之间的边缘。用户可以指示LiveTrack对焦与拉曼焦点之间的偏移，从而可以在表面上方或下方修改拉曼测量的预定距离。
Livetrack在白光视频观看期间节省了用户的时间
一旦样品被放置在显微镜台上，就可以使用视频查看器手动聚焦，然后激活LiveTrack。LiveTrack保留焦点，因为轨迹球用于移动舞台，以便研究样本。
随着手动的“移动焦点移动”功能替换为简单的“移动”功能，将大量时间保存。用户可以专注于样本的特征，而不是继续重新焦点。
与动态样本一起使用
LiveTrack有助于保持样品的焦点，即使样品的高度由于温度、湿度或蠕变变化而不断变化。它可以通过光学窗口发挥作用，例如，它可以在温度变化期间的一系列测量过程中，在冷热阶段用于保持对样品的聚焦。
功率越大，样本越多
使用Invia QoNtor和Livetrack，用户可以详细介绍现有样本。它们还可以分析具有粗糙，不均匀和弯曲表面的整个样品。
显示结果
如果LiveTrack在拉曼测量期间处于活动状态，inVia Qontor会记录地表高度数据。使用Renishaw公司基于windows的Raman Environment (WiRE™)软件，可以生成壮观的拉曼数据三维表面图。用户可以旋转和缩放这些图像，并改变照明和颜色表，以获得关键信息的最佳视图。
用户还可以获得样本在x和y平面的横截面，提供尺寸数据，值可以导出到文本文件以供将来分析。
Renishaw应用科学家Tim Smith说:
获得整个样本的聚焦拉曼图像现在是一个现实。用户可以实时跟踪表面，同时获取表面甚至地下拉曼数据，然后在3D中查看样品的拉曼图像和表面形貌。这一创新不仅节省了时间，而且在某些情况下，使我们能够分析以前不可能研究的样本。
介绍Invia™QoNtor™共聚焦拉曼显微镜
