尖端测量滚刀与EdgeMasterHOB

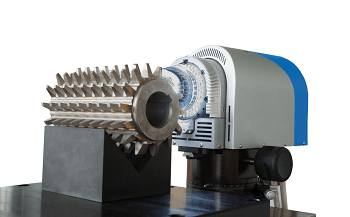

EdgeMasterHOB,是Alicona公司的一款光学工具测量系统,是对EdgeMaster光学前沿测量系统的改造。用于生产过程中的自动化质量保证。

该系统可以通过33毫米的工作距离轻松测量难以进入的区域的切削刃。用户可以在制造的所有阶段测量滚刀,不论涂层或表面光洁度。它们还可以实现高分辨率的可跟踪和可重复测量。

请求报价以获得更多信息

据我所知,能够测量这两种边缘半径,齿尖和齿侧面在这个大范围内,是任何其他系统都不可能的。

使用IF-EdgeMasterHOB的高分辨率3D测量使我们能够提供具有尺寸精度、优化表面状态和相同几何形状的工具,以提高工艺可靠性。

此外,系统的用户友好性和不受用户影响的独立性确实令人印象深刻。

Tobias Schulz - LMT Werkzeugtechnologie的质量保证主管

关键特性

  • 可跟踪、可重复和高分辨率的测量
  • 高速度测量
  • 齿根、齿尖和齿侧面的边缘圆度
  • 半径与楔角
  • 正斜角和负斜角
  • 边缘几何和轮廓通过椭圆形状拟合到边缘区域
  • 削片和接收参数包括;总深度,体积和长度,以验证滚刀的边缘质量
  • 倒角和接收参数包括;倒角宽度、断边宽度、不同角度等参数符合ISO 1375标准
  • 参考几何图形或CAD数据文件的偏差
