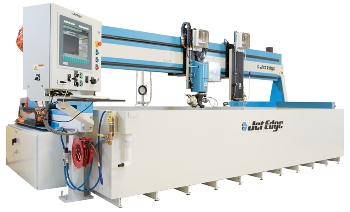

的X-5 5轴水射流切割机Jet Edge提供了许多不同的尺寸，从5 ' x 5 '(1500毫米x 1500毫米)到24 ' x 13 '(7300毫米x 3900毫米)。通过增加一个可选的第二个切割头，生产率可以提高一倍。使用EDGE X-5 5轴水射流系统，无锥形零件几乎可以从任何材料上精确切割。复杂的3D组件-包括叶轮和斜面高达50°-可以精确切割与水射流系统。
EDGE X-5 5轴水射流的设计可以在恶劣的工业环境中提供可靠的服务。运动系统与捕集罐隔离，由于其坚固的设计，这消除了振动，并确保最佳的零件质量。的Aquavision®EDGE X-5采用Di工业PC控制器，滚珠丝杠驱动，以获得最佳精度。该系统还配备了单或双车厢和直接耦合交流无刷数字伺服电机。正空气压力，刷密封和重金属盖保护关键轴承部件。
关键特性
EDGE X-5五轴水射流切割机的主要特点如下:
- 高精度、准确度高
- +/- 0.001"线性定位精度(超过12")-每轴'
- +/- 0.001"可重复性(双向)
- +/- 0.003 "雷尼肖球棒垂直度测试(超过24 ")在70°F。
- 圆锥补偿
- A轴倾斜= +/- 50°
- C轴旋转= +/- 440°
- 智能工作包络自动调整到切割角度
- 重点设计
- 工业PC控制器
- 支持多个切割头的能力可以提高生产率
- 准确和可预测的返回路径
- 300 IPM等高线和500 IPM快速定位(460 V)
