湖岸8425号HMS和探测站

湖岸8425号HMS和探测站使用户能够在受控的低温环境中对晶圆级材料进行非破坏性霍尔测量。亚博网站下载

它还可用于测量诸如III-V半导体、II-VI半导体、元素半导体和高温超导体等材料的电子和磁输运特性。亚博网站下载

8425型号为8400系列HMS系统结合了Lake Shore的CRX-VF低温探针站的灵活性和便利性。该系统可以探测直径最大51mm的全部或部分晶片,从而消除了在传统的霍尔测量系统中骰子制造的晶片。可重新定位探针的存在使得能够在晶片上采样多个结构。

该系统能够自动测量10K到400K,在全温度范围内最大2T场。系统的温度变化有助于通过激发能识别材料的载流子,从而更好地理解主要机制。亚博网站下载

该平台可以容纳多达6个超稳定的探针臂,用于精确的尖端放置。专利的CVT探头确保在广泛的测量范围内保持一致的接触特性。

8425型包括一个紧凑的真空涡轮泵、一个用于无低温操作的闭循环冰箱(CCR)和一个垂直场超导磁铁。

型号8425软件

全面整合的HMS软件由视窗系统组成®图形菜单驱动的界面,可用于系统操作,数据采集和分析。通过提供测量功能,该软件还可以用于控制磁场、样品温度和样品激励。它还确保了对测量参数的实时完全控制。

处理后的显示可以以表格或图形形式显示。使用SQL报告功能,该软件可以直接将数据和图表打印到Microsoft Excel中®Microsoft Word表格,®,或PDF文档。

8400系列支持霍尔吧和范德博武测量几何测量样品薄层电阻率。霍尔条方法采用一维电流近似,允许测量设定门控厅杆。

在设置测量后,软件连续监控样品温度。当温度达到下一个触发温度时,测量在温度环内执行。然而,样品温度在执行测量时连续变化。

8400系列还支持定量迁移谱分析(QMSA)软件包,以进行先进的多载波分析。

湖岸8425号HMS和探测站

无损检测-无需焊接

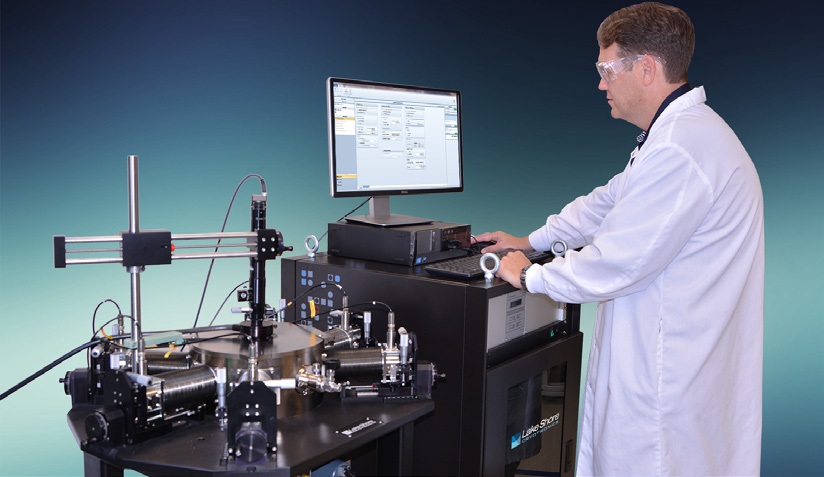

两名经过验证的设计团结
336型温度控制器
标准探头与CVT探头的比较。
Cernox™温度传感器
霍尔测量设置
定义一个样本
具有电阻实用程序的软件工具箱
DC测量结果屏幕的示例
欧姆检验的例子
额外的探针臂用于霍尔杆测量
PS-HV-CPX高真空套件选项

附加的功能

8425型系统可以配备四个探头臂用于van der Pauw测量,84-HBM选项带有探头臂电缆、支架和两个额外的探头臂用于霍尔杆测量。

PS-HV-CPX高真空试剂盒选项适用于需要低基础压力的应用,该应用于基本模型8425探头站中的真空系统中的基础压力。

探测站的视觉系统包含高灵敏度7:1变焦光学元件和低光敏度的彩色CCD相机,从而保证了高图像质量。

利用84032P栅极偏置选项,可以根据用户确定的值设置栅极偏置电压,从而提高了霍尔测量灵活性。此外,84031选项使电阻测量在10kΩ的范围内能够高达100gΩ。

关键特性

其主要特点是8425 HMS探测器站包括:

  • 直流字段为2T,电阻为0.5mΩ至100gΩ
  • 支持广泛的直流场霍尔测量
  • 完整的霍尔效应测量系统,具有在探头站进行真空探测的装置
  • 使用闭式循环冰箱,温度从10K到400K不等
  • 不需要冷冻剂
  • 包括直观的8400系列软件

应用程序

8425 HMS与探头站的主要应用包括:

  • 霍尔电压测量
  • 第四曲线测量
  • 载体类型/浓度/密度
  • 霍尔系数和霍尔迁移率测量
  • 磁阻
  • Magnetotransport
  • 异常霍尔效应(AHE)
