的3448型高温伸长计已经开发用于感应加热系统和熔炉和这些引伸计使用的独家,自我支持的设计的Epsilon。提供了涵盖大多数测试应用程序的广泛选项。
这种创新的高温伸直仪已经由Epsilon开发用于测试陶瓷,金属和复合材料,在通过感应加热系统和熔炉产生的高温下。许多功能一起使这些突出器方便使用,并且能够比其他类似的高温突出器更高的性能。

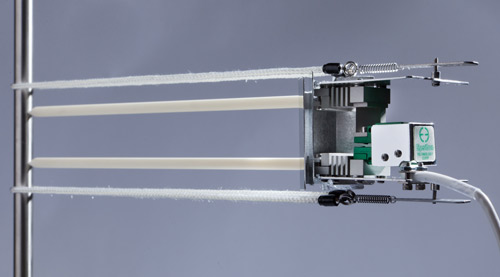

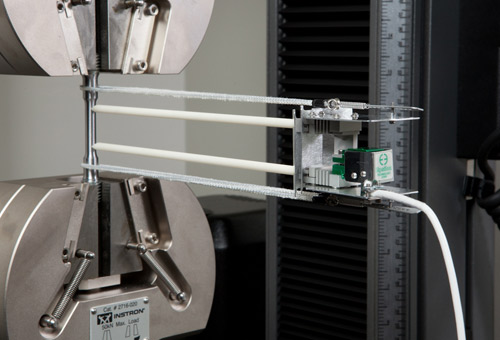

单元通过柔软、轻便的陶瓷纤维线定位在试件上。这使得引伸计在标本上自给自足。不需要任何炉架。由于传感器的重量轻和自支撑设计,测试样品上的侧负载大大减少。

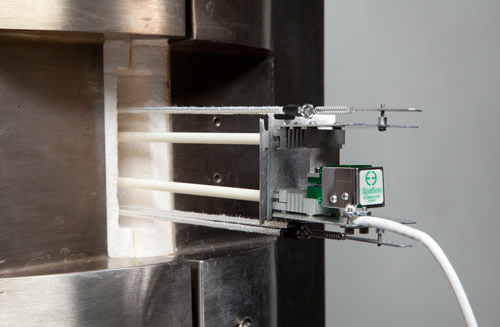

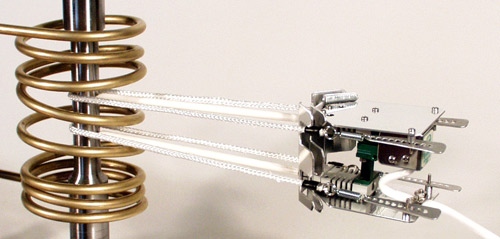

3448型可以安装在大多数材料的测试炉上,该炉有一个侧面的亚博网站下载断口,用于伸缩计。在感应加热系统的情况下,一个独特的陶瓷线放置使引伸计很容易通过线圈之间。

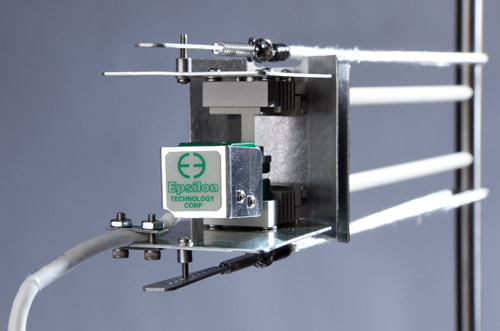

对流冷却翅片和辐射隔热罩使得能够在标本温度下使用该模型1200°C(2200°F)而无需任何冷却。可选的微型风扇可提高最高温度的稳定性,可用于获得非常高的精度和具有小伸长的测试。
风扇可以位于靠近伸展计的任何位置,因为它具有用于支撑的磁性基座。对于感应加热系统,不需要风扇冷却。使用高纯度氧化铝陶瓷棒,其在定制长度中提供以适合炉子。使用每个伸展计,包括备用套件。客户可以根据需要指定VEE或锥形凿子接触点。在压力和紧张中,大多数单位都很完美。
因此,可以用一个单元进行压缩、拉伸和低周疲劳等循环测试。特殊型号可用于真空炉。辐射传热冷却版本也可以由Epsilon提供。这就需要在伸缩计模块周围安装一个水冷外壳,该外壳有陶瓷棒的前槽。
关键特性
关键特征3448型包括:
- 样品损坏后,仪器可能会一直开着
- 完整的桥梁,350Ω应变沟设计,与几乎任何测试系统兼容
- 机械超行程停止在两个方向
- 大多数标准单位满足现有的ASTM B-1级和ISO 9513级0,5精度要求。杆的长度配置可以影响最终等级额定值
- 所有单元都配有高纯度氧化铝陶瓷棒
- 它可以用柔软的陶瓷纤维线安装
- 安装非常简单,此epsilon独家设计消除了外部支架支架的需求
- 在测试期间,如某些外部支持的引伸计,低接触力没有变化
- 伸展计包括高质量的泡沫衬里壳,备用陶瓷棒和八个陶瓷纤维绳
- 使用时无需冷却至1200°C(2200°F)
- 可选的小风扇可以提高在最高温度下的稳定性
- 坚固耐用,双弯曲设计,提高强度和性能
- 可用于受控和真空气氛的版本
- 对于这些应用,提供辐射传热冷却的版本
- 它可以在几乎任何带有侧入口切割的炉子上用于伸长仪
- 可用于插入感应加热器的线圈之间的替代配置
型号3448可用版本
下面列出的任何规格长度和测量范围组合。根据需要制造陶瓷杆长度适合炉子。
可选配件
选项包括:
- 空气冷却风扇,添加后缀-AC
- 用于熔炉或感应加热器的陶瓷线绳方向(指定)
- 可用的棒尖件是直凿,Vee Chisel,圆锥形尖端
3448型高温引伸计

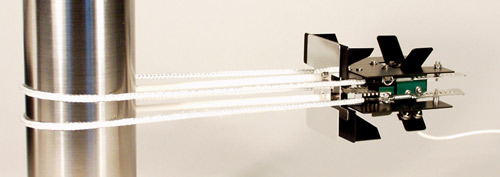

3448RCIH-010M-015型号为10.0毫米表格长度和±15%辐射冷却感应加热
