Epsilon型号3541断裂力学夹具

3541型断裂力学夹式仪表符合标准测试方法,例如ASTM E1820,用于确定金属材料的断裂韧性特性。亚博网站下载

这些量规符合E1820对R-Curve和JIC曲线确定的要求。为了满足ASTM E399对断裂韧性的要求,提供了特殊的配置。

此外,修改后的凹槽设计完全符合E1820测试,其中从尖锐的凹槽根获得了更高的精度和稳定性。

夹子式的仪表在一系列断裂力学测试中找到应用,包括弧形,圆盘形,紧凑的张力,弯曲标本或其他符合ASTM和其他标准组织的测试方法的样品几何形状。

当将刀边缘与测试样品集成或安装在测试样品上的可选螺栓固定刀边缘时,可以直接在测试样品上使用夹子仪。

3541型伸展计是应变仪的设备,使其与用于应变良好的传感器开发的任何电子设备兼容。扩展计主要连接到测试机控制器。

延伸计的信号调理电子设备通常包含在测试机控制器中或可能添加。在这里,延期计提供了合适的接线和连接器,以使直接插入电子设备。

Epsilon可以为缺乏所需电子设备的系统提供一系列解决方案,从而使延期计输出连接到图表记录器,数据采集板或其他设备。app亚博体育

主要特征

的关键特征3541型夹具包括:

  • 全桥,350OHM应变仪表设计显示与几乎任何测试系统的兼容性
  • 仪表被完全封闭,以使其免受意外损坏
  • 所有标准单元都满足现有的ASTM准确性要求
  • 为ASTM E399的精度要求提供特殊型号。
  • 符合ASTM E1820和E399的尖锐凹槽可在安装时增强稳定性。
  • 包括高质量的泡沫衬里表壳
  • 根据量规长度,测试要求和测试幅度,最大测试频率有所不同(2-200 Hz)
  • 在DADN测试或预裂解需要很高的情况下,建议最小的测量范围。
  • 对于JIC/KIC测试,具有较小的测量范围和较大的规格长度,可以达到最大测试频率。

Epsilon型号3541断裂力学夹具

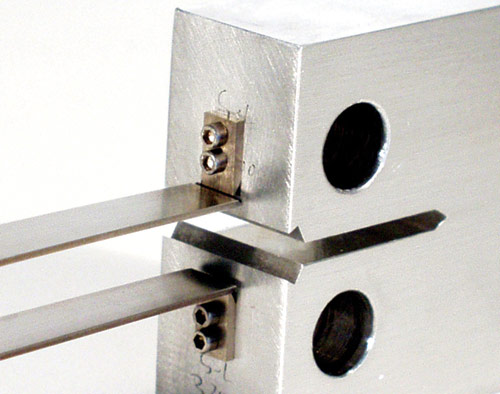

型号3541-004M-1220m,连接到螺栓刀边缘

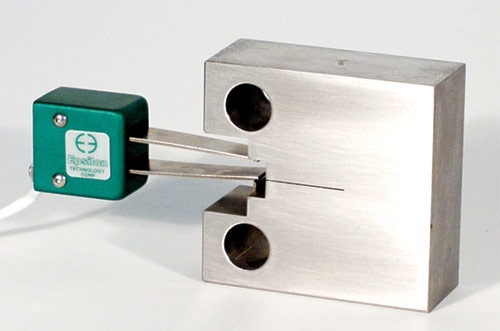

型号3541代码量规

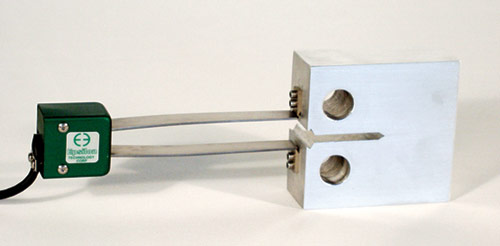

型号3541-004M-1220M,具有4毫米仪表长度和 +12/-2 mm测量范围

3541型号可用版本

除了指出,以下量规长度和测量范围组合可用。所有这些都在列出的温度范围内可用。可以根据客户需求提供其他配置。

可选配件

可用的选项包括以下内容:

  • 连接器接口几乎所有品牌测试设备app亚博体育
  • 有特殊版本
  • 提供严重的环境版本
  • 刀口的螺栓
